[Cabasse avec chargeur en façade] Tutoriel entrée AUX du Cabasse 40W

Bonjour à tous

J'ai récemment acheté une laguna 2 ph2 GT 205 de 2006

Elle est équipée du Cabasse auditorium tronic
Je n'ai pas chargeur 6cd ni de GPS

Je pensais remplacer l'autoradio mais au final je m'orienterait bien vers un boîtier Bluetooth avec micro qui se connecte sur l'entrée AUX

https://www.amazon.fr/gp/aw/d/B08X147DDF/ref=ox_sc_saved_i..JH5VNMQ5YX&psc=1

Comment savoir si la voiture est équipée de l'ampli ?
Je vois que la boîte a gant est plutôt petite avec un truc à gauche qui prend quasiment toute la place.

Si elle est bien équipée de l'ampli j'ai cru comprendre que toute la connectique se trouve sur cet ampli.
C'est bien ça ?

Est-ce l'adaptateur bluetooth que j'ai indiqué pourrait faire le job et serait compatible ?

Merci

Ce tuto est valable sur les laguna 2 phase 1 avec système audio "haut de gamme" avec l'ampli dans le coffre.

Ta laguna 2 est équipée d'un autoradio update-list.

Prend 4 clous pour sortir ton poste, et regarde les prises disponibles, il ya de forte chance que tu ais une prise bleue et une prise verte. (non cablée mais dispo sur ton poste)
La prise bleue sert pour le chargeur CD (tu peux brancher un Audio Connexion Box ou compatible)
La prise verte est pour l'entrée AUX. (tu peux brancher une entrée jack ou RCA pour quelques euros.)

comment sais-tu qu'il s'agit d'un modèle "update list" ?
Sur la face avant il est noté "Cabasse Auditorium Tronic"

Sinon, entre temps j'ai eu le dernier propriétaire au tel
Il m'a informé que lui avait remplacé l'autoradio d'origine par un Pioneer
Il a remis celui d'origine pour la vente

Toute la connectique se trouve bien derrière
Il avait remplacé l'autoradio car celui d'origine bug. Il essai de "charger" un CD et fini en erreur.
Il fait ça à chaque fois que l'ont met le contact

Je pense donc essayer de me trouver un autre autoradio d'origine et utiliser un boitier bluetooth
Ca me permettrait de conserver les commandes au volant et le volume adaptée à la vitesse.

Hum... disons que je mange des Laguna 2 au petit dej depuis 15 ans.. et que je connais l'équipement multimédia sur le bout des doigts

Et que tu nous a indiqué qu'il s'agissait d'un poste sans chargeur CD.. qui ne fait pas GPS;. et que sur les laguna 2 phase 2,, il n'y a que l'update list qui réponde à cette description

J'ai également les plans électrique de l'ensemble des laguna sorti entre 2001 et 2007.. ce qui permet d'être plutôt sur de mon coup.

Et comme ce post, arle d'un autoradio, avec ampli déporté avec chargeur CD en façade, je sais qu'il ne s'agit pas de ton système

Bref, regarde un peu ce que j'ai fais sur mes voitures, j'avance rarement un truc à la légère (j'ai un CNC dans une laguna 2 phase 1, ce qui n'est pas prévu d'origine Et j'ai également eut un CNI1 et un CNI2)

Bonjour, j2c, j'aurais donc besoin de ton aide par rapport à ma voiture et la prise jack. Es-tu encore possible de discuté ?

Ce topic est sans doute le meilleur endroit pour le faire (les autres membres du forum pourront également intervenir )

OK top, alors je vous explique ma situation. J’ai acheté une Renault Laguna phase 2 avec comme système audio Cabasse six CD. On m’a dit que effectivement je pouvais brancher une prise jack que j’ai commandé et connecté à l’arrière du poste qui se trouve dans la boîte à gants. Mais cela ne fonctionne pas. Je n’ai pas la sortie auxiliaire sur mon affichage, je ne sais pas pourquoi si ça se trouve j’ai pas commandé le bon câble, voulez-vous des photos et si quelqu’un pouvait m’aider ça par la même occasion ça serait top de plus c’est pour ça que je me suis adressé à toi j2c c’est que j’ai cru lire que tu étais un spécialiste et que tu avais travaillé sur beaucoup de modèles de ce genre. Merci en tout cas de l’aide que vous pourriez m’apporter.

Le mot spécialiste est un grand mot J'ai pas mal joué avec le CNC
Bidouilletronic qui est à l'origine de ce topic m'a refilé le virus (c'est un pote).

Je suis preneur des photos des câbles que tu as ajouté. C'est normalement une prise jaune qui est utilisée avec 2 branchements.
* du 12V venant du +ACC ou du +APC. Sachant que c'est le 2ème fois que j'ai fait, et que c'était une connerie : la prise AUX n'étant disponible que quand le contact est effectivement mis. Quand on allume le poste, contact coupé, il n'y a pas d'AUX.
* les signaux masse, gauche, droite pour l'audio.

Sans le +12V, le poste ne voit pas la prise AUX, et la désactive.

OK alors je vais faire les photos, par contre ce n’est pas une prise jaune mais verte je pense que ce n’est pas très grave la couleur de l’affiche à moins que je me trompe de plus le schéma électrique je le connais pas je ne suis absolument pas connaisseur de l’électronique de ces véhicules, surtout que je viens d’avoir la voiture et la Meme avec le contact il ne se passe rien j’envoie les photos dans un prochain message dans quelques minutes

Comme promis, vous trouverez les multiples photos que j’ai prises. Je vais essayer au maximum de le mettre dans l’ordre. De plus j’ai laissé l’auto démonté pour l’instant. [/spoiler][/quote]

Je suis débutant sur Planète Renault, je n’ai donc pas réussi à joindre les photos alors que je les ai envoyés dans le site. Je me permets donc de passer par le site IMGUR pour vous transmettre les photos. J’espère ne pas faire d’affront. Si c’est le cas veuillez m’en excuser et m’expliquer comment mieux faire. 🙂

Photo de la commande centrale
https://imgur.com/5sf59dk

Face avant des commandes
https://imgur.com/pU3OPa0

Ecran GPS
https://imgur.com/uegE9jP

Intérieur de la boîte à gants sans le cache
https://imgur.com/npOj1D5

Après démontage et des branchages de la connexion, de l’antenne et de la prise blanche qui je suppose, permet les commandes au volant
https://imgur.com/F1Mtpda

La prise verte étant la prise Jack avec son installation
https://imgur.com/bFjSh9k

La prise vue du dessus
https://imgur.com/wFNRjwV

La prise vue de l'arrivé des connectiques
https://imgur.com/s70bXjG

Vue de la connectique de l'autoradio qui etait connecter à la prise verte
https://imgur.com/DT43Sc4

Liens vers le site amazon ou j'ai acheter le cable
https://www.amazon.fr/C%C3%A2ble-AUX-pour-Voiture-Renault/..&sr=8-4&th=1

J’ai essayé plus de détailler, s’il faut, je peux même faire une vidéo.[/img]

Du nouveau ?

La prise verte que tu as utilisée n'a pas le 12v nécessaire à l'activation de l'entrée ligne.

Regarde les premiers posts de ce topic. Tu verras ce qu'il manque.

OK alors j'ai le même problème mais du coup que dois-je faire je dois juste rajouter des cables à la prise ? Sauf que ces cables là je les branche où j'ai pas vraiment compris les autres topic je ne suis pas fort en électronique. Ça serait pas plus simple que je commande une prise déjà toute faite vers un Jack si oui est-ce que tu saurais où je peux en acheter ?

Je ne suis pas sur que tu trouves encore des fabriquant qui font ce genre de prise.

Pour ma part, je me suis branché sur la prise ISO qui se trouve juste à coté. Tu as un fil noir et un fil jaune.
Le fil noir, c'est le MOINS, le fil jeune c'est le PLUS 12V continu.

OK, donc si j'ai bien compris, je repique juste le fil jaune de la prise à côté et du fil noir de la prise à côté pour le mettre sur la prise où il y a ma prise jack c'est ça ? Et je le connecte sur les connecteurs qui sont vides ? Mais comme il en reste trois, je choisis lesquels ?

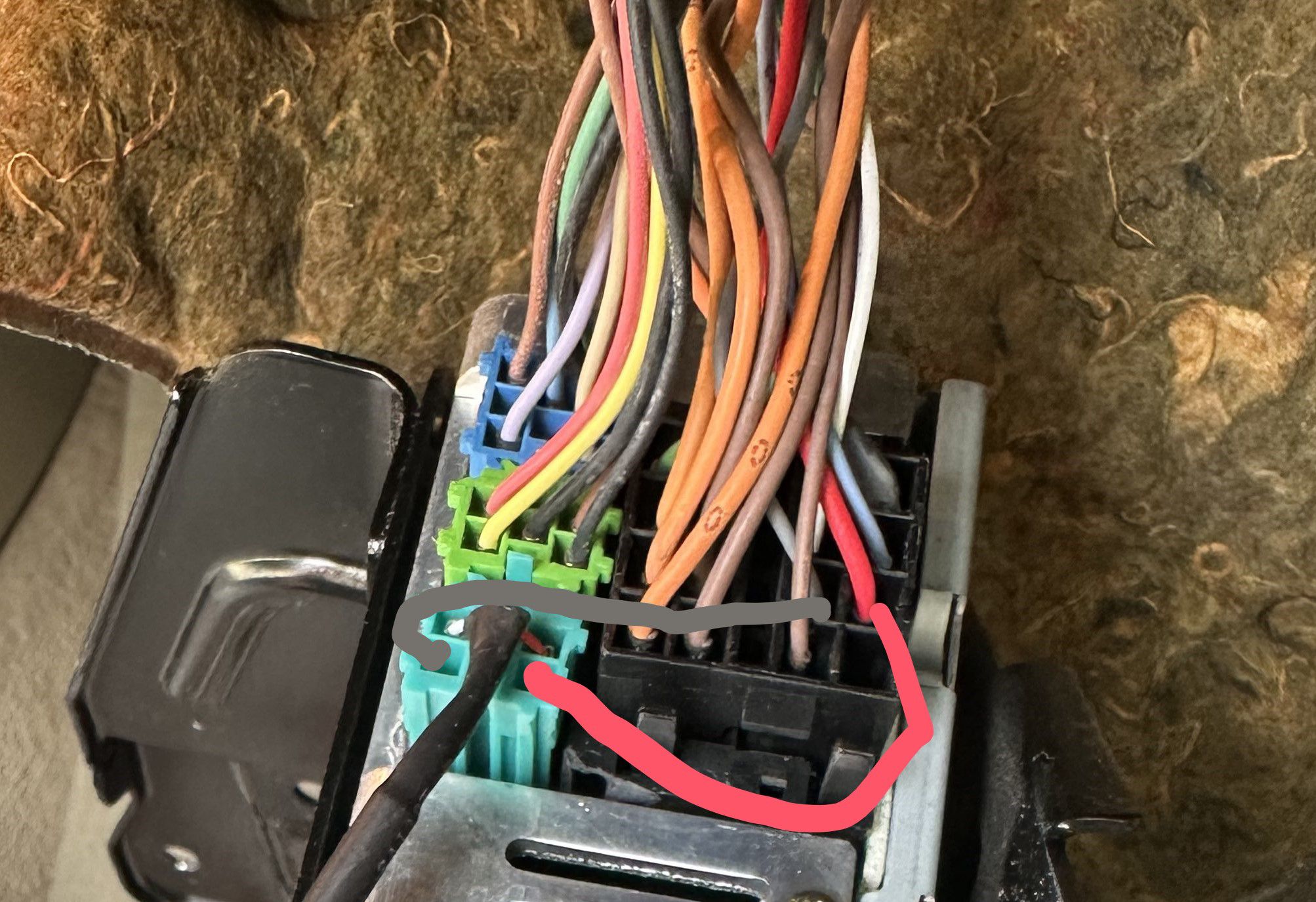

j'ai fait un Paint c'est grossier. Dis-moi si c'est comme ça ?

euh non sur la prise d'alimentation. La grosse prise rectangle de 8 pins, tu as un noir et un jaune.

Attend, je cherche une photo.

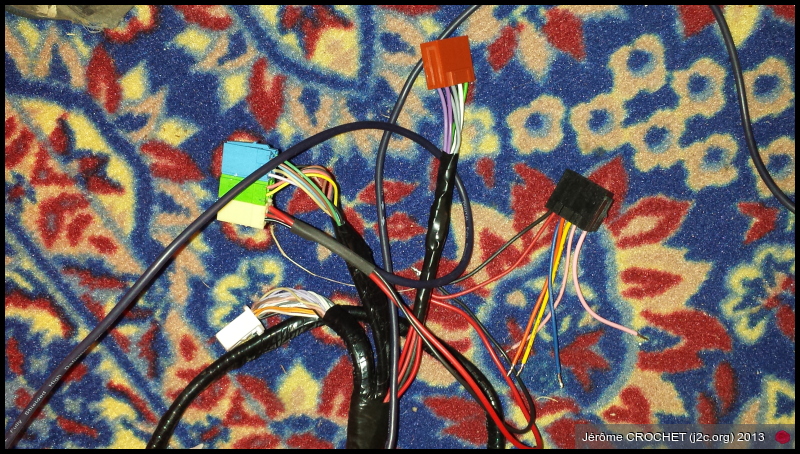

Sur ma photos, je me suis branché sur le fil rouge, ça marche aussi.. sauf que j'ai pas l'entrée AUX activée quand le contact n'est pas mis (si j'allume le poste alors que le contact n'est pas mis).

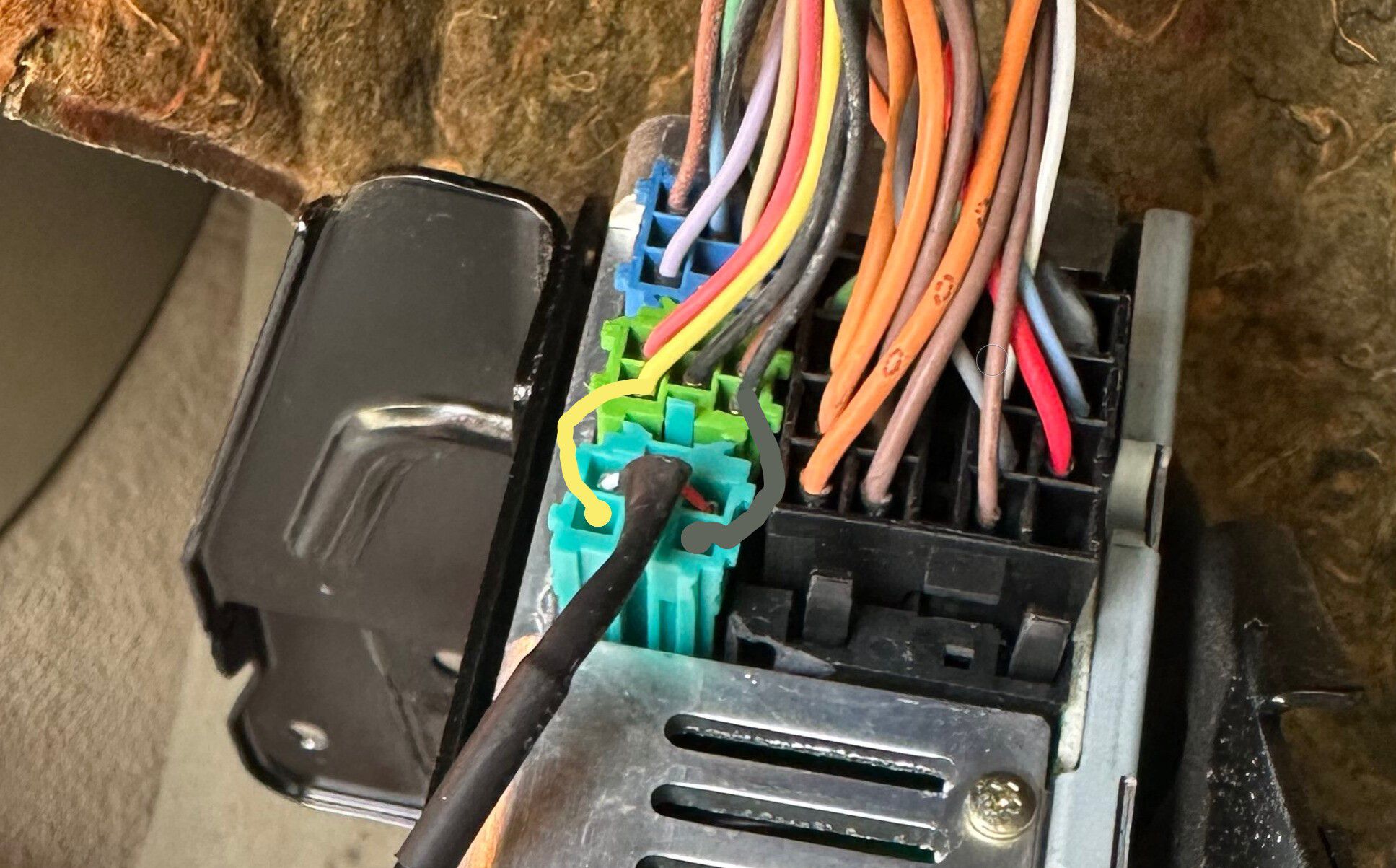

je me dis que ça doit être lassant pour toi d'avoir cette conversation, mais je préfère bien être sure avant de toucher à mes faisceaux j'ai donc refait une photo, peux-tu me dire si c'est le cas ? Après, j'ai envie de te dire pour le contact ce n'est pas bien grave, je reste jamais sans que le contact ne soit mis.

J'attends la réponse de J2C mais j'ai l'impression que c'est le bon câblage après je ne m'y connais pas du tout c'est pour ça que je suis ici et que je demande je me dis que c'est pas trop mal après. Sinon j'y pense sur une photo de LMarliot, tu peux faire un Paint pour nous expliquer mieux si celui-ci n'est pas bon ?

Pour le fil rouge, c'est bien le bon sur la prise ISO.
Pour la prise noire, c'est pas le bon, tu es branché sur le fil blanc.

Je te donne un autre topic qui traite du sujet, avec des photos :
http://www.gps-carminat.com/forum/viewtopic.php?t=427

Ta prise verte, est un truc adapté pour une entrée ligne d'autoradio updatelist.. les prises ne sont pas du tout au bon endroit.

Y a pas moyen de voir ces fameuses images ?

Non. C'est le propriétaire des images qui les a supprimée de son hébergement.
Et ce dernier ne vient plus.
