[Master II] tuto: changer la courroie d'accessoires sur Master 3.0 dci

Cette manipulation concerne le moteur ZD3.202 ( 3.0l dci, 4 cylindres en ligne)

Réference de la courroie: 7PK1920
Cout total de la manipulation: 27€
Temps: 1h30 tranquillou avec verif des roulements de galets sinon 45'
Pas de difficulté majeure.


1ere étape: enlever la protection moteur inférieure.
enlever les boulons désignés avec une clé de 10.

http://img691.imageshack.us/img691/1405/courroie1.jpg

puis dans le passage de roue
http://img691.imageshack.us/img691/8876/courroie2.jpg


2ième étape: Détendre la courroie et l'enlever.

La courroie apparait sur le coté droit du véhicule. Insérer une clé de 19 à l'endroit désigné sur la photo et tourner dans le sens antihoraire pour détendre la courroie. L'enlever du galet tendeur après avoir bien repéré son cheminement entre les poulies moteur et galets

http://img691.imageshack.us/img691/7695/courroie3.jpg

3ième étape: Vérification des galets

Controler le bon fonctionnement des roulements des galets. Rotation sans point dur, ni jeu.
Le galet tendeur ( inférieur) est tenu par un écrou inséré qui peut quitter son logement au démontage mais qui ne pose aucun souci pour sa remise en place. Le galet supérieur est fixé avec un boulon dans un filetage. Prevoir du frein filet fort pour ce dernier.

http://img691.imageshack.us/img691/5444/courroie4.jpg

Je laisse les références des roulements:
galet supérieur: roulement NSK 6303 DUL 1
galet inférieur sur tendeur: roulement NTN 6303 LUA


3ième étape: Remonter la courroie.

Replacer la courroie neuve entre les poulies et galets. Terminer par le galet tendeur toujours à l'aide de la clé de 19 dans le sens antihoraire pour l'insérer. Bien verifier que les 7 nervures sont correctement en place dans les poulies.

Je laisse la réference de la courroie pour moteur ZD3.202 avec la climatisation: 7PK1920
D'origine sur mon camion j'avais la 7PK1922 que j'ai donc changé pour une 7PK1920 et qui va très bien. La 7PK1922 est une reférence courte de la 7PK1920.


http://img691.imageshack.us/img691/3048/courroie5.jpg

http://img691.imageshack.us/img691/3021/courroie6.jpg

Et c'est reparti pour 100.000 km... :)
Dernière édition par north le Sam 25 Sep, 2010 17:09; édité 2 fois
Bonjour,
Merci pour le tuto sur la courroie d'accessoires.
Je voulais faire la vidange du circuit de freinage et j'ai commencé par enlever (par aspiration) le vieux liquide mais on ne peut enlever que la moitié du réservoir(il est en 2 parties indépendantes).Avez-vous déjà pratiqué ?Merci pour votre aide.
Gilles
desolé pour le très grand retard !!!! :-? Je n'ai pas encore fait la purge du liquide de frein.
Par contre j'ai fait un tutoriel sur le changement des bougies de préchauffage.

https://www.planeterenault.com/forum/master-ii-tuto-changement-des-bougies-de-prechauffage-master-3-0-dci-t37776.html#p791546
Je complète mon premier post par celui ci


Petit tuto pour présenter une manipulation de changement de roulement d’un galet (ici pour la courroie d’accessoires sur Master 3.0 dci 140) mais il y a des grandes chances que la manip soit identique pour de nombreux modèles.

Pour info chez renault, les 2 galets sont facturés 270€ hors pause….. j’en ai eu pour 28€ les deux roulements donc j’ai divisé par 10 la note.

Première étape : extraire l’ancien roulement.

http://i73.servimg.com/u/f73/13/17/22/96/20130310.jpg

Injecter du dégrippant la veille.
Choisir une douille de bon diamètre qui servira d’appui

http://i73.servimg.com/u/f73/13/17/22/96/20130311.jpg

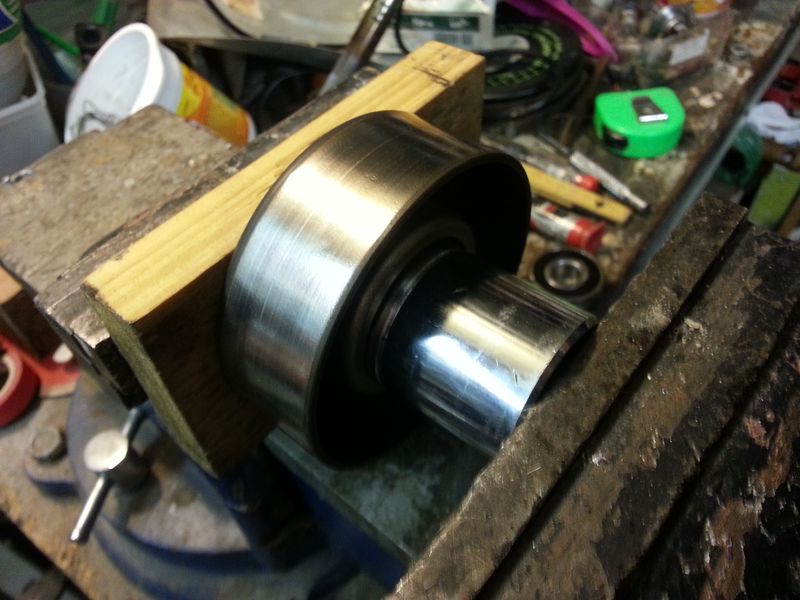

Se servir d’un étau ( de bonne taille ) pour agir comme une presse.
N’hésitez pas à forcer jusqu’à ce que le roulement commence à se décoller.

http://i73.servimg.com/u/f73/13/17/22/96/20130312.jpg

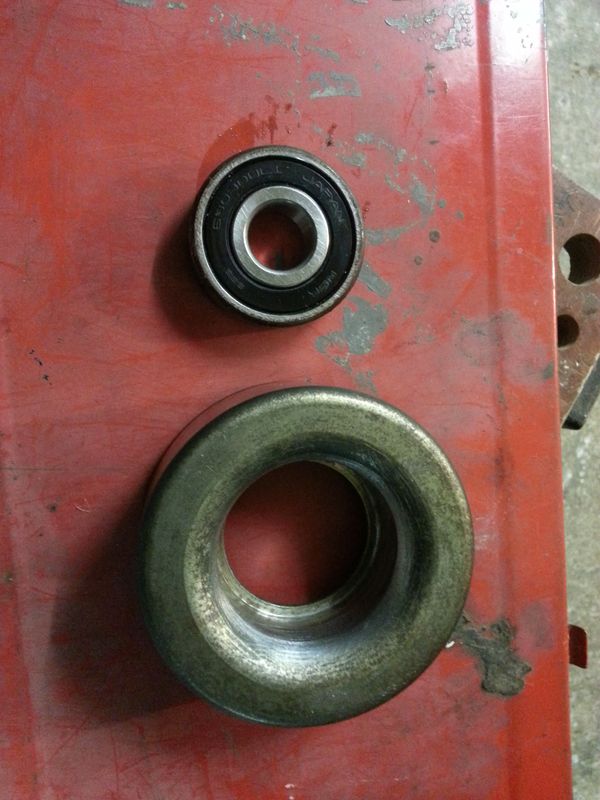

J’ai terminé l’extraction en le chassant au marteau et ma fameuse douille.

http://i73.servimg.com/u/f73/13/17/22/96/20130313.jpg

Deuxième étape : mise en place du nouveau roulement.
- Mettre le roulement neuf au congélateur
- Faire chauffer le galet dans de l’eau bouillante.
- huiler très légèrement la cage du galet
- Agir en pressant à plat ( toujours dans l'étau) le nouveau roulement dans son logement (s’aider de l’ancien roulement pour favoriser un contact sur l’extérieur).
-Presser jusqu’au contact régulier du roulement au fond de la cage.

Et voila le nouveau roulement en place.
http://i73.servimg.com/u/f73/13/17/22/96/20130314.jpg
chichi1er
Modérateur PR
Message Dim 03 Mar, 2013 10:03
Merci North pour ce tutorial :D

Chichi1er...
_________________
NOUVEAU:Adhérez à l'association et bénéficiez (entre autres) du prêt d'une "valise" Can Clip prête à l'emploi + notices Renault
Plus d'infos ici

Laguna III estate GT205ch - 4/09 (6/16->) - Suzuki Ignis Hybrid Pack - 1/19 (5/21->)
Ex
Polo 6R 1.6tdi 90ch Confort - 9/10 - 87Mkm (3/15->6/21) - C3 1.2i 83ch - 28Mkm (12/20->3/24)
Laguna II Estate 2.2 dCi Initiale - 4/02 - 106Mkm (8/03->6/11) - E91 330xda Luxe - 6/06 - 137Mkm (3/12->1/14)
Xsara 1.4i SX Pack Clim - 08/00 - 93Mkm (08/06->04/14) - Polo 9n3 1.4tdi 80ch Confortline - 6/07 - 102Mkm (3/14->4/15)
Xsara Picasso 1.6i16v Exclusive - 8/06 - 100Mkm (9/13->7/16) - Berlingo 1.9D Pack - 148Mkm (1/06->10/19)
tomi
Membre d'honneur
Message Dim 03 Mar, 2013 11:03
north a écrit:
Pour info chez renault, les 2 galets sont facturés 270€ hors pause….. j’en ai eu pour 28€ les deux roulements donc j’ai divisé par 10 la


Oui parce que tu ne changes que la partie roulement, renault vend toute la partie tendeur du courroie avec le ressort . Ce qui est souvent la cause de problème de saut de courroie et de bruit de claquement de celle-ci . :wink:
Renault peut vendre uniquement les galets.... à 270€ les deux! Prix relevé au comptoir des pièces détachées. ( le type était lui même navré et à vérifié à 2 fois)

Le kit complet avec la courroie + les 2 galets + tendeur.... est.... j'ai pas osé demander!

En tout cas merci tomi pour l'info concernant un tendeur fatigué.
Dernière édition par north le Dim 03 Mar, 2013 23:03; édité 1 fois
north a écrit:
La 7PK1922 est une reférence courte de la 7PK1920.

J'aurais dit le contraire: 1922mm > 1920mm :wink:

Ceci dit bon tutoriel bien imagé.
_________________
Informatique Système Réseau Sécurité - Linux OpenBSD / Elf excellium C4 5w30
tomi
Membre d'honneur
Message Lun 04 Mar, 2013 18:03
north a écrit:
Le kit complet avec la courroie + les 2 galets + tendeur.... est.... j'ai pas osé demander!


Tu devrais le prix galets à l'unité sont toujours a des prix exorbitant chez renault, parfois les kit sont à moitié prix par rapport au détail. :wink:
