[Carminat Navigation Et Communication] Entrée AUX et Option DVD vidéo

Bonjour Papynoël,
Si, ça y est ça marche... :)
Le problème était en fait tout simple. Pour connecter un auxiliaire inutile de manipuler le joystick central (ce que je faisais), mais ii faut juste appuyer sur le dessus de la commande au volant... C'est à dire le sélecteur du volant qui permet de sélectionner la radio ou le cd. En appuyant successivement dessus, on arrive sur AUX :crazy:

Et pour info j'ai bien le chargeur 6CD aussi...
Même mon garagiste Renault n'y croyait pas :langue:

Ensuite je me suis acheté un tout petit récepteur Bluetooth "avantree saturne" (30€) que j'ai donc branché sur la fameuse entrée son auxiliaire et hop j'ai du sans fil avec iphone et un son top...

Bonne chance.
j2c
Membre d'honneur
Message Lun 22 Juil, 2013 12:07
Hum, tu as plus d'infos sur ton récepteur BT :pense: ça m'intéresse :wink:

Il y a également un bouton "source" sur la façade du chargeur, qui permet de passer d'une source à l'autre
_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 156 000km (compteur phase 2),GPS CNC, Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
Laguna II.1 Expression 1.8L 16v (02/2002), 96 000km,(compteur phase 2),GPS CNI2, , Attelage, Jantes 16",Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int
https://j2c.org
pedro78200
Administrateur
Message Lun 22 Juil, 2013 12:07
j'ai un jabbra qui fait la meme chose, le soucis c'est que comme tu peux y coller un casque le niveau de sortie est bridé et il faut mettre à fond le son sur l'autoradio pour entendre qqch...
_________________
NOUVEAU : Adhérez à l'association et bénéficiez (entre autres) du prêt d'une "valise" Can Clip prête à l'emploi + notices Renault.
Plus d'infos ici

Actuelles :
Espace V Initiale 1.8TCe 2018 | kawasaki ZZR 1400 FullPower 2012 | Scenic III Jade 2.0 dCi BVA 2011
j2c
Membre d'honneur
Message Lun 22 Juil, 2013 14:07
ok, merci.. je vois ce que veux dire pédro.. faut voir quel est le niveau de sortie de l'engin... si c'est un niveau casque... ça doit pas envoyer assez pour avoir un son clair sans bruit dans la voiture
_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 156 000km (compteur phase 2),GPS CNC, Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
Laguna II.1 Expression 1.8L 16v (02/2002), 96 000km,(compteur phase 2),GPS CNI2, , Attelage, Jantes 16",Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int
https://j2c.org
pedro78200
Administrateur
Message Lun 22 Juil, 2013 15:07
C'est celà meme... ajouter à celà la petite perte de qualité de son lié au bluetooth...
_________________
NOUVEAU : Adhérez à l'association et bénéficiez (entre autres) du prêt d'une "valise" Can Clip prête à l'emploi + notices Renault.
Plus d'infos ici

Actuelles :
Espace V Initiale 1.8TCe 2018 | kawasaki ZZR 1400 FullPower 2012 | Scenic III Jade 2.0 dCi BVA 2011
j2c
Membre d'honneur
Message Lun 22 Juil, 2013 15:07
faudrait démonter le boitier pour voir s'il n'y a pas des resistances d'adaptation d'impédance de sortie :pense:
_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 156 000km (compteur phase 2),GPS CNC, Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
Laguna II.1 Expression 1.8L 16v (02/2002), 96 000km,(compteur phase 2),GPS CNI2, , Attelage, Jantes 16",Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int
https://j2c.org
j2c a écrit:
tu peux faire une photo de ton poste ?


le voici. C'est celui avec le chargeur intégré.
Alors verdict ? compatible ou pas ?

https://www.dropbox.com/s/ki2tkjqcrha5b8m/mon%20autoradio.jpg


Je croise les doigts :)
Bonjour,

une question bête auquel vous allez probablement pouvoir me répondre facilement.

J'ai installer ma prise aux dans mon espace 4 ph 2.
Merci +++ pour le super tuto.
seulement j'ai abîmé le contacteur du câble orange en le retirant et j'ai en plus arraché le câble orange du contacteur.

Je recherche donc à mettre au propre tout ça.

ma question est :
qu'elle est la référence de ce contacteur, carré, femelle, un peu plus gros que les mini-iso achetés chez conrad.

merci d'avance
j2c
Membre d'honneur
Message Mar 25 Fev, 2014 13:02
tu as une photo de ton truc abîmé
_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 156 000km (compteur phase 2),GPS CNC, Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
Laguna II.1 Expression 1.8L 16v (02/2002), 96 000km,(compteur phase 2),GPS CNI2, , Attelage, Jantes 16",Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int
https://j2c.org
Voilà
Il fallait défaire le cable orange sur le schéma orange + contact
en enlevant le cable orange du connecteur noir.
clic pour agrandir


j'ai donc abîmé un contact identique à ceux mini-iso acheté chez conrad.
sauf qu'il est un chouilla plus gros.
http://img29.imageshack.us/img29/849/m47.jpg
Dernière édition par amadeus37 le Mar 25 Fev, 2014 20:02; édité 4 fois
Bonjour à tous,
J'ai un problème sur un Renault Espace 4 que je viens d'offrir à ma femme.
Je n'arrive pas à charger de CD dans le lecteur. Le centre auto où je fais réviser ma voiture me dit que c'est le bloc chargeur de CD qui est en panne.
J'ai regardé un peu partout sur Internet et j'ai trouvé le module YaTour
http://www.yatourcarkits.com/ytm06-yatour-digital-music-c..e-optional-p-96.html

J'ai aussi vu sur le forum que ce module n'est pas compatible avec la voiture. Pouvez-vous m'aider ?
Bonjour à tous,
savez-vous s'il existe un équipement permettant de lire carte SD ou clé USB et sortir un signal RCA ?
Je pose la question pour ceux qui ont comme moi des espace d'avant mars 2013 et qui ont les écrans DVD dans les appui-têtes : la voiture est livrée avec un lecteur dvd/divX dans la boîte à gants et une entrée RCA (audio / vidéo) sur la console centrale.
Merci !
_________________
Espace dci 160
Dernière édition par pierrec le Dim 06 Avr, 2014 11:04; édité 1 fois
chichi1er
Modérateur PR
Message Dim 06 Avr, 2014 12:04
Salut,

Ce que tu cherches est une "passerelle multimédia".

- Il te faudra un modèle avec sortie analogique de type composite (RCA jaune)
http://www.materiel.net/disque-dur-multimedia/western-dig..live-wifi-72382.html

- Un adaptateur universel 12V -> 12 à 1.5V avec adaptateur de prises
OU
- Une prise 220v via convertisseur 12V->220V

Chichi1er...
_________________
NOUVEAU:Adhérez à l'association et bénéficiez (entre autres) du prêt d'une "valise" Can Clip prête à l'emploi + notices Renault
Plus d'infos ici

Polo 6R 1.6tdi 90ch Confort - 09/10 - 87Mkm (03/15->..) - Laguna III estate GT205ch - 04/09 (06/16->..) - C3 1.2i 83ch - 1Mkm (12/20->..)
Ex Laguna II Estate 2.2 dCi Initiale - 04/02 - 106Mkm (08/03->06/11) - Ex E91 330xda Luxe - 06/06 - 137Mkm (03/12->01/14)
Ex Xsara 1.4i SX Pack Clim - 08/00 - 93Mkm (08/06->04/14) - Ex Polo 9n3 1.4tdi 80ch Confortline - 06/07 - 102Mkm (03/14->04/15)
Ex Xsara Picasso 1.6i16v Exclusive - 08/06 - 100Mkm (09/13->07/16) - Ex Berlingo 1.9D Pack - 148Mkm (01/06->10/19)
Merci chichi :P , c'est exactement ce que je recherchais !
_________________
Espace dci 160
chichi1er
Modérateur PR
Message Dim 06 Avr, 2014 13:04
Je te conseille de bien étudier les codecs pris en charge par les différents modèles de passerelles.
Les "*.avi" peuvent être issus de plusieurs codecs, il faut donc choisir une passerelle ouverte et évolutive (mises à jour)...

J'avais lu de bons commentaires sur une Western Digital c'est pourquoi j'ai pensé à cette marque, mais je ne sais pas si le modèle que je t'ai linké sait lire de nombreux formats de fichiers vidéo :pense:

En outre, il ne sait pas lire les fichier via une carte SD, il y a peut être/surement mieux pour tes attentes :wink:
L'idée de mon post était de t'orienter vers un certain type de produits :ouioui:

Chichi1er...
_________________
NOUVEAU:Adhérez à l'association et bénéficiez (entre autres) du prêt d'une "valise" Can Clip prête à l'emploi + notices Renault
Plus d'infos ici

Polo 6R 1.6tdi 90ch Confort - 09/10 - 87Mkm (03/15->..) - Laguna III estate GT205ch - 04/09 (06/16->..) - C3 1.2i 83ch - 1Mkm (12/20->..)
Ex Laguna II Estate 2.2 dCi Initiale - 04/02 - 106Mkm (08/03->06/11) - Ex E91 330xda Luxe - 06/06 - 137Mkm (03/12->01/14)
Ex Xsara 1.4i SX Pack Clim - 08/00 - 93Mkm (08/06->04/14) - Ex Polo 9n3 1.4tdi 80ch Confortline - 06/07 - 102Mkm (03/14->04/15)
Ex Xsara Picasso 1.6i16v Exclusive - 08/06 - 100Mkm (09/13->07/16) - Ex Berlingo 1.9D Pack - 148Mkm (01/06->10/19)
bonjour a tous, je suis nouveau sur le forum je viens solliciter votre aide g un espace IV avec autoradio cabasse 6cd en facade avec gps carminat je crois que l on l appel cnc .
voila je souhaite raccorder un cable pour pouvoir lire mon ipod g commander le cable que g recu mais je ne peux le connecter car en verifiant par au dessus l ampli tuner g une fiche monobloc noir et non pas comme plus haut avec un espace vide pour la fiche ma question est si je coupe la fiche monobloc et que je la refixe avec celle que g commander est ce que sa peux fonctionner vraiment dsl pour la longueur du texte et merci par avance pour votre aide
j2c
Membre d'honneur
Message Lun 09 Juin, 2014 19:06
tu peux faire une photo .. :pense:
ET ÉVITER D’ÉCRIRE EN MODE SMS !! :aieu:
_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 156 000km (compteur phase 2),GPS CNC, Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
Laguna II.1 Expression 1.8L 16v (02/2002), 96 000km,(compteur phase 2),GPS CNI2, , Attelage, Jantes 16",Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int
https://j2c.org
rpm91
Modérateur PR
Message Lun 09 Juin, 2014 19:06
message en SMS, sans ponctuation ni retour à la ligne => je ne fais même pas l'effort de lire... :tired:
_________________
NOUVEAU : Adhérez à l'association et bénéficiez (entre autres) du prêt d'une "valise" Can Clip prête à l'emploi + notices Renault.
Plus d'infos ici

Leaf SV 30 kWh /Outback LTDex-Laguna II.2
clic pour agrandir
pedro78200
Administrateur
Message Lun 09 Juin, 2014 20:06
Pour le langage sms vous y allez fort on a déjà vu pire.. par contre j'arrive pas à comprendre du fait de la phrase qui fait 4lignes!!
_________________
NOUVEAU : Adhérez à l'association et bénéficiez (entre autres) du prêt d'une "valise" Can Clip prête à l'emploi + notices Renault.
Plus d'infos ici

Actuelles :
Espace V Initiale 1.8TCe 2018 | kawasaki ZZR 1400 FullPower 2012 | Scenic III Jade 2.0 dCi BVA 2011
bonsoir,
je suis désolé pour la ponctuation et les racourcis, je n'ais pas fait attention.
pour ceux qui est des photos j essaye actuellement de vous les postés merci par avance.

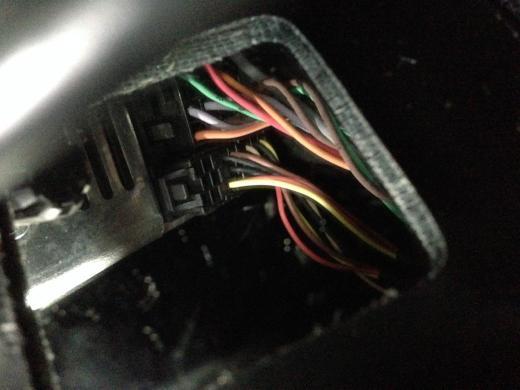

http://images.planeterenault.com/35072/IMG_2179.JPG

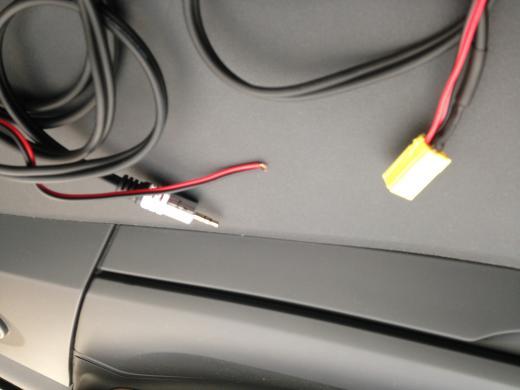

http://images.planeterenault.com/35072/IMG_2193.JPG

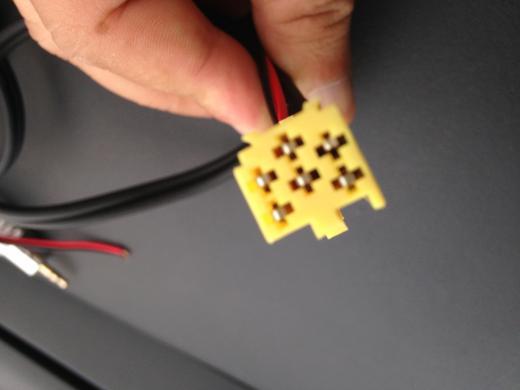

http://images.planeterenault.com/35072/IMG_2194.JPG

Edit modérateur : réparation des balises
Dernière édition par larry.kubiak le Mar 10 Juin, 2014 19:06; édité 3 fois
j2c
Membre d'honneur
Message Mer 11 Juin, 2014 11:06
OK, alors.. ça va pas être très compliqué. ça prendra sans doute un peu de temps.

Tu vas devoir démonter les pins de ta prise jaune (il me semble que c'est faisable en passant un clou ou un petit tourne vis par l'arrière pour déverrouiller les clips en métal.

Ensuite, ta prise noire, il faudra la débrancher de l'ampli, pour remettre les pins en métal au même endroits que sur ta prise jaune.

Enfin, il faudra que tu retires la prise iso d'alimentation (c'est celle où tu as un gros fil rouge, et un gros fil noir juste au dessus de ta grande prise réctangulaire sur la photo.

Débrancher la batterie, puis brancher les 2 fils supplémentaires de ta prise entrée ligne (la masse et le +12v pour activer l'entrée)

Pour ma part, j'avais branché le +12V sur le + après contact, mais ça n'active l'entrée ligne que si le contact est mis.


On peut donc le faire sur le + Accessoire (fil jaune de mémoire)

Important de bien débrancher la batterie avant de trifouiller les fils derrière, au risque de faire un court-circuit et de griller des faisceaux :(
_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 156 000km (compteur phase 2),GPS CNC, Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
Laguna II.1 Expression 1.8L 16v (02/2002), 96 000km,(compteur phase 2),GPS CNI2, , Attelage, Jantes 16",Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int
https://j2c.org
Bonjour à tous,
je suis loin d'être un technicien,mais plutôt un débrouillard, tant que je peux.
J'ai un souci sur mon ampli Cabasse dans ma Vel Satis 3.0 V6 DCI de 2002 (phase 1). Je voudrais ajouter un câble Aux (que j'ai acheté exprès !), mais impossible de le connecter . J'ai une barrette rouge et une barette blanche sur le slot. J'ai essayé d'enlever la barrette blanche en suivant un tuto. Malheureusement, impossible ! Et en plus j'ai massacré quelques fils en m’énervant. Quelqu'un pourrait-il me donner le schéma des branchements (de façon à ressouder mes fils sans me tromper), et aussi me dire comment procéder pour connecter ce fameux câble.
Merci par avance.
Cordialement à tous.
j2c
Membre d'honneur
Message Lun 23 Juin, 2014 07:06
en fait, en 2002 c'est un ampli tuner-list qu'il y a dans ta VS, et non un amplis clarion comme sur cette installation disponible depuis 2006.

Le tuto qu'il faudrait que tu suives c'est celui là :
https://www.planeterenault.com/forum/scenic-ii-1-9-dci-120..uxiliaire-t2034.html
_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 156 000km (compteur phase 2),GPS CNC, Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
Laguna II.1 Expression 1.8L 16v (02/2002), 96 000km,(compteur phase 2),GPS CNI2, , Attelage, Jantes 16",Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int
https://j2c.org
Immense merci pour ce tuto, très instructif et totalement indispensable !
J'ai effectivement passé 2 heures à déconnecter la fiche jaunenoire, et j'ai pu brancher mon câble RCA et le rendre accessible depuis le Cabasse, qui reconnaît cette entrée Aux.
Ne reste qu'a brancher un Raspberry sur le lecteur DVD,
Et le lecteur sur cette prise Aux !
_________________
Espace 4 phase 2 - 2010 - v6 3,5 litres - initiale
Bonsoir,

Je possède une Velsatis version carminat d'avril 2009 qui est équipée du GPS carminat CNC (DVD) et du chargeur.
c'est un cabasse tronic auditorium
Est il possible d'utiliser le tuto pour installer une prise auxilaire ?
j2c
Membre d'honneur
Message Ven 16 Jan, 2015 08:01
oui, ce tuto pourra te servir (page 1)
_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 156 000km (compteur phase 2),GPS CNC, Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
Laguna II.1 Expression 1.8L 16v (02/2002), 96 000km,(compteur phase 2),GPS CNI2, , Attelage, Jantes 16",Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int
https://j2c.org
J'ai démonté mon ampli cet après midi
Il s'agity d'un modèle Clarion référence 8200735413
[img]http://i38.servimg.com/u/f38/11/73/86/04/img_2017.jpg[/img]

A l'arrière de l'autoradio il n'y a pas plusieurs connecteurs (jaune ...) mais un seul noir qui est cablé à priori sur les 3 connecteurs
je ne peux pas y brancher le connecteur jaune de votre câble.
Avez vous une solution ?
je vous mets les photos ci-dessous

[img]http://i38.servimg.com/u/f38/11/73/86/04/img_2018.jpg[/img]
[img]http://i38.servimg.com/u/f38/11/73/86/04/img_2019.jpg[/img]
[img]http://i38.servimg.com/u/f38/11/73/86/04/img_2020.jpg[/img]
[img]http://i38.servimg.com/u/f38/11/73/86/04/img_2021.jpg[/img]
[img]http://i38.servimg.com/u/f38/11/73/86/04/img_2022.jpg[/img]
Bonsoir,

Depuis que j'ai le projet d'acquérir un espace 4, je lis de long en large les forums dont celui ci pour tenter de savoir si oui ou non je peux connecter une ligne auxiliaire. Sans succès.. Apparement le fait d'avoir un chargeur ou non est déterminant, mais je n'arrive pas à avoir de réponse finale..

J'ai récupéré mon véhicule ce soir, c'est un espace 4 phase 2, de 2006, finition privilège.

L'autoradio est un "Cabasse Tronic" avec mention MP3.
J'ai un GPS Carminat avec son lecteur DVD dans la boite à gant droite.
Et a priori le chargeur 6 CD, mais que je n'ai pas encore repéré.

Pourriez vous m'éclairer sur la possibilité d'ajouter cette fameuse prise aux ?
Merci de votre aide..

[img]http://postimg.org/image/pyumgh8sv/[/img]

En fait je viens de retomber sur ce post en page 7 :

Tartania a écrit:
Bonjour,

J'ai une Espace IV phase II de 2010, avec ampli Cabasse chargeur 6 CD et GPS Carminat DVD.

Lorsque j'ai acheté mon espace (d'occasion), j'ai demandé la possibilité de brancher une entrée auxiliaire par jack, et Renault m'a répondu que ce n'était pas possible avec l'option audio Cabasse qui vient avec le GPS.

Après avoir cherché sur internet, notamment ce forum, j'ai compris qu'il existait une entrée aux non documentée et j'ai décidé de tenter la manip.

L'ampli est accessible sous le rangement supérieur droit du tableau de bord. Les connecteurs ne sont pas ultra simples d'accès, mais à force de patience, on y arrive.

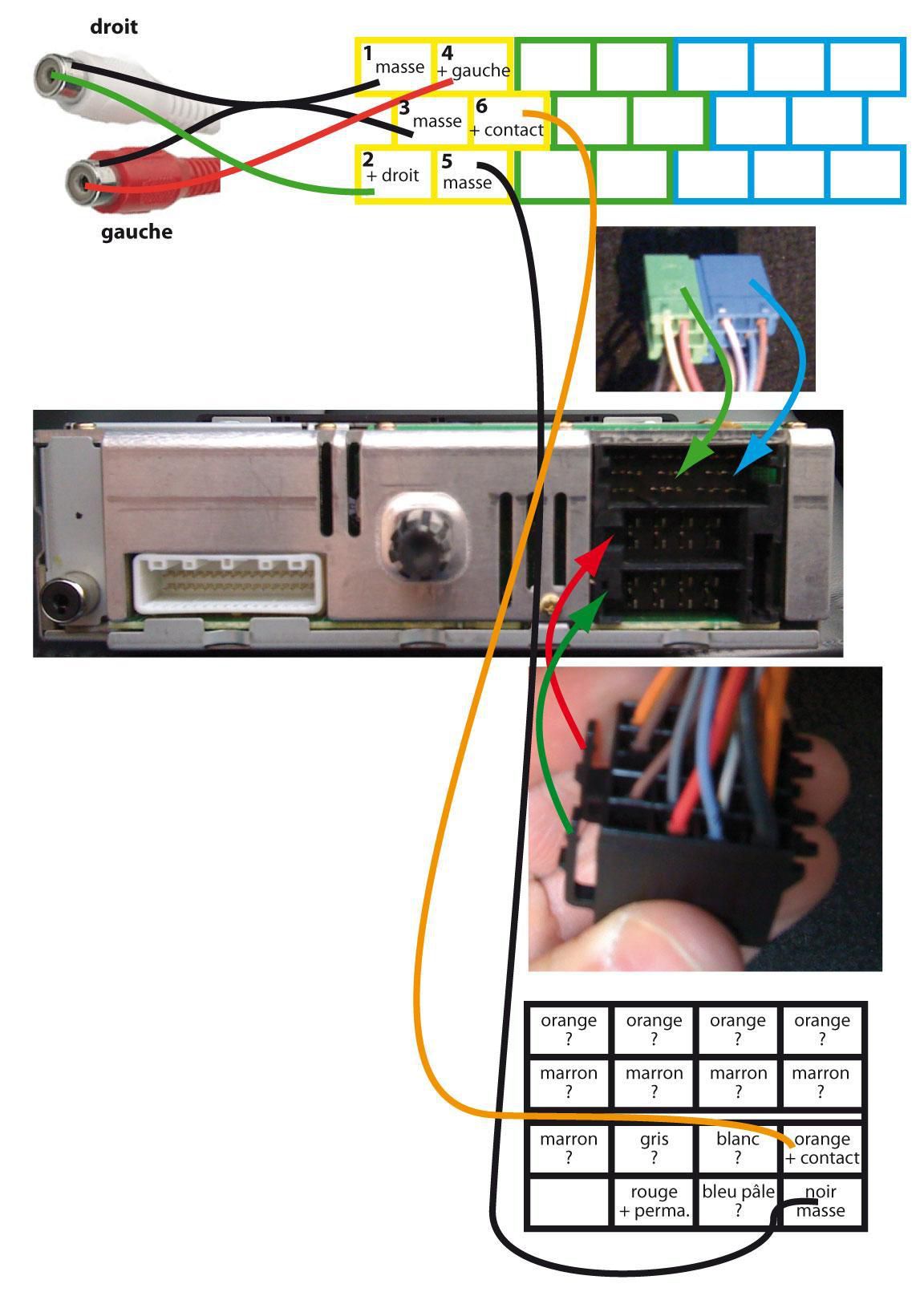

J'ai utilisé le schéma de câblage suivant, trouvé sur internet (peut-être sur ce post, je ne sais plus).

clic pour agrandir

[...]

Je pense que j'en toucherai 2 mots au revendeur Renault la prochaine fois que je le verrai.


D'après ce que je comprends, ca le fait ?

Merci
Dernière édition par ObscurMoirage le Jeu 29 Jan, 2015 23:01; édité 1 fois
pedro78200
Administrateur
Message Ven 30 Jan, 2015 05:01
Tu as bien compris!

Tu dois injecter du 12v dans une des branches pour activer l'entrée aux, et câbler les prises rca (l'embout se trouve sur eBay)
Ensuite tu pourra yvaccerder en appuyant sur la touche CD du chargeur (permet de choisir la source CD ou aux )
_________________
NOUVEAU : Adhérez à l'association et bénéficiez (entre autres) du prêt d'une "valise" Can Clip prête à l'emploi + notices Renault.
Plus d'infos ici

Actuelles :
Espace V Initiale 1.8TCe 2018 | kawasaki ZZR 1400 FullPower 2012 | Scenic III Jade 2.0 dCi BVA 2011
D'après ce que j'ai compris pour ce modèle on est obligé de câbler à la main avec des cosses (c'est ce qui est dis dans le post de tartinia)

Raaah ces fichus constructeurs.. Ils peuvent pas mettre une simple line in pour tous quoi...
Après avoir fait de nombreuses recherches j'en arrive à celà aussi
Mon véhicule porte les critères NINAV4 et RAD17.
NINAV4 : pour la navigation CNC avec le mains libres bluetooth
RAD17: pour l'autoradio à chargeur 6CD avec l'ampli séparé
J'ai récupéré le plan fournisseur de l'autoradio et donc les sorties du connecteur qui nous intéresse c'est à dire le connecteur C


Pour ceux qui comme moi ont le connecteur noir 20 voies en lieu et place des 3 connecteurs de couleur il existe la possibilité d'intercaler un adaptateur ISO20 voies / 3 connecteurs entre le câblage du véhicule et l'autoradio et ainsi éviter de bidouiller le câblage d'origine de la voiture et ainsi insérer dans l'emplacement libre de l'autoradio le câble jack 3.5 avec son connecteur jaune
http://i38.servimg.com/u/f38/11/73/86/04/img_2023.jpg

Je continue de chercher mais je pense qu'effectivement les bornes déjà utilisées à partir du connecteur doivent être utilisées pour une autre fonction comme le prééquipement téléphone.
Comment puis je y accéder ?

le voici repéré par le code 1610

http://i38.servimg.com/u/f38/11/73/86/04/connec10.jpg

reçu l'adaptateur iso 20 voies / connecteurs couleur

http://i38.servimg.com/u/f38/11/73/86/04/img_2024.jpg

et le câble connecteur jaune jack 3.5mm

http://i38.servimg.com/u/f38/11/73/86/04/img_2025.jpg

Pour ne pas couper le câblage d'origine véhicule le câble connecteur jaune / jack 3.5 mm sera branché sur l'ampli directement

http://i38.servimg.com/u/f38/11/73/86/04/adapta10.jpg

http://i38.servimg.com/u/f38/11/73/86/04/img_2026.jpg

voici le schéma de ma voiture:

http://i38.servimg.com/u/f38/11/73/86/04/schyma10.jpg

Il ne reste plus qu'à essayer

La suite ...
plutôt que de mettre un adaptateur je me suis mis à la recherche de l'arrivée des fils du connecteur 6 voies (entrée auxiliaire) de mon amplificateur.
en fait en démontant le soufflet du levier de vitesse je suis tombé sur un connecteur 20 voies.

http://i38.servimg.com/u/f38/11/73/86/04/r208_v10.jpg

En regardant dans la schématèque en fait il s'agit du raccordement : R108 RACCORDEMENT PLANCHE DE BORD/CONSOLE.

http://i38.servimg.com/u/f38/11/73/86/04/sans_t10.jpg

Le brochage du connecteur: on y retrouve tous les fils du connecteur jaune avec en plus une alimentation pour activer l'entrée AUX

http://i38.servimg.com/u/f38/11/73/86/04/connec11.jpg

http://i38.servimg.com/u/f38/11/73/86/04/r208_v11.jpg

http://i38.servimg.com/u/f38/11/73/86/04/connec12.jpg

Je n'ai donc plus besoin du câble spécifique (iso 6 voies jaune / jack 3.5 mm) ni de l'adaptateur iso 20 voies ( 6,8,6 voies).
Il reste à trouver des pins pour mettre à l'arrière du connecteur R108 dans les emplacements disponibles )

http://i38.servimg.com/u/f38/11/73/86/04/r208_v12.jpg
pedro78200
Administrateur
Message Lun 09 Fev, 2015 01:02
C'est très gentil et bien détaillé, cela dis tu réinvente la roue puisque tout cela était déjà détaillé.

Mais si ton explication est plus claire pour une partie de l'auditoire alors ce n'est que mieux! :wink:

J'ai ce montage sur ma laguna mais je trouve le son de relativement mauvaise qualité, peux être juste du a des câbles assez long et de petites section. D'autres que moi ont ce ressentis?
_________________
NOUVEAU : Adhérez à l'association et bénéficiez (entre autres) du prêt d'une "valise" Can Clip prête à l'emploi + notices Renault.
Plus d'infos ici

Actuelles :
Espace V Initiale 1.8TCe 2018 | kawasaki ZZR 1400 FullPower 2012 | Scenic III Jade 2.0 dCi BVA 2011
j2c
Membre d'honneur
Message Lun 09 Fev, 2015 08:02
En fait, sur la velsatis, l'entrée AUX est déjà précablée. Elle sert pour le lecteur DVD qui est disponible pour les places arrières. (quand l'option y est).

J'ai le même précablage sur le faisceau qui traine sur mon bureau ;)
_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 156 000km (compteur phase 2),GPS CNC, Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
Laguna II.1 Expression 1.8L 16v (02/2002), 96 000km,(compteur phase 2),GPS CNI2, , Attelage, Jantes 16",Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int
https://j2c.org
Le fait de se raccorder sur ce connecteur (R108) cela évite toutes les bidouilles sur le câblage de l'amplificateur avec tous les risques que cela comporte.

Maintenant il me faut des cosses femelles pour le connecteur 20 voies et y raccorder mon câble jack 3.5mm
Est ce que quelqu'un aurait ces cosses en stock ou pourrait me dire où en acheter ?
Hello

Je reviens vers vous pour un peu de conseil.
(Espace IV ph 2 / Cabasse avec Carminat CNC)

J'ai démonté le fond du rangement coté passager sur la planche de bord.
Comme sur cette photo :
http://s1.postimg.org/e1xt6qiz3/20120619175750.jpg

Je vois bien les faisceaux de câbles sur lequels il faut intervenir.

Par contre j'ai stoppé en me disant que l'airbag est tout proche...
N'y-a-t'il pas un risque de le déclencher ?
Si je coupe la batterie, l'airbag est il inactif ?

Merci

(edit, suppression de la balise inutile)
Dernière édition par j2c le Sam 14 Fev, 2015 15:02; édité 1 fois
j2c
Membre d'honneur
Message Sam 14 Fev, 2015 15:02
Le risque que tu as, c'est si tu touches aux cables allant au détonnateur de l'air bag.

Avant de modifier quelque chose sur le GPS, tu dois couper le courant à la batterie.. le risque de court-circuit est présent, et ça peut endommager le GPS (et vu son prix...)

Si tu veux être sur qu'il n'y a pas de risque, il faut désactiver les airbag à coup de valise..

Si tu veux minimiser le risque, tu débranches la batterie environ 15 minutes avant d'intervenir.
_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 156 000km (compteur phase 2),GPS CNC, Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
Laguna II.1 Expression 1.8L 16v (02/2002), 96 000km,(compteur phase 2),GPS CNI2, , Attelage, Jantes 16",Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int
https://j2c.org
Y'a un code sur l'autoradio ?
j2c
Membre d'honneur
Message Dim 15 Fev, 2015 11:02
OUi, mais il n'est demandé que si tu changes une pièce (chargeur ou tuner)

Ce cide est disponible dans le carnet d'entretien sur l'étiquette de livraison de la voiture. Code CAR.
_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 156 000km (compteur phase 2),GPS CNC, Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
Laguna II.1 Expression 1.8L 16v (02/2002), 96 000km,(compteur phase 2),GPS CNI2, , Attelage, Jantes 16",Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int
https://j2c.org
Suite et fin du montage de la prise auxilaire

Après avoir raccordé les 3 fils de la prise auxiliaire sur le connecteur 20 voies aux bornes 14.15et 16 . j'ai ponté la borne 13 et la borne 19 pour ajouter l'entrée auxiliaire dans la touche mode de l'autoradio.
J'ai installé une prise jack 3.5mm avec support (c'est plus rigide) de chez conrad.

http://www.conrad.fr/medias/global/ce/7000_7999/7400/7440/7445/744548_LB_01_FB.EPS_1000.jpg

J'ai acheté un petit boitier Bluetooth sur Amazon

http://ecx.images-amazon.com/images/I/51MpcMg4z3L._SL1000_.jpg
Celui-ci est raccordé par un cordon jack jack mâle sur la prise jack 3.5mm et est alimenté via un adaptateur USB par la prise accessoire présente dans la boite à gants de l'accoudoir central. et pour cacher le fil de liaison un morceau de bande Velcro

Voici le résultat et cela marche parfaitement:

http://i38.servimg.com/u/f38/11/73/86/04/img_2027.jpg

http://i38.servimg.com/u/f38/11/73/86/04/img_2028.jpg

http://i38.servimg.com/u/f38/11/73/86/04/img_2029.jpg


Sauter vers:
