[Tous Modèles] Tuto installation boitier XcarLink

Bonjour à tous,
Afin d'éviter d'encombrer le topic de la commande groupée, je propose un tuto concernant le montage et la mise en service du boitier XcarLink. Pour ma part, j'ai acheté un boitier en version usb que j'ai installé dans mon scénic II de 2006. Ce topic pourra biensur accueillir vos tutos afin de satisfaire les détenteurs d'un boitier ipod et d'un modèle de voiture différent. Alors merci de joindre des photos à vos explications.

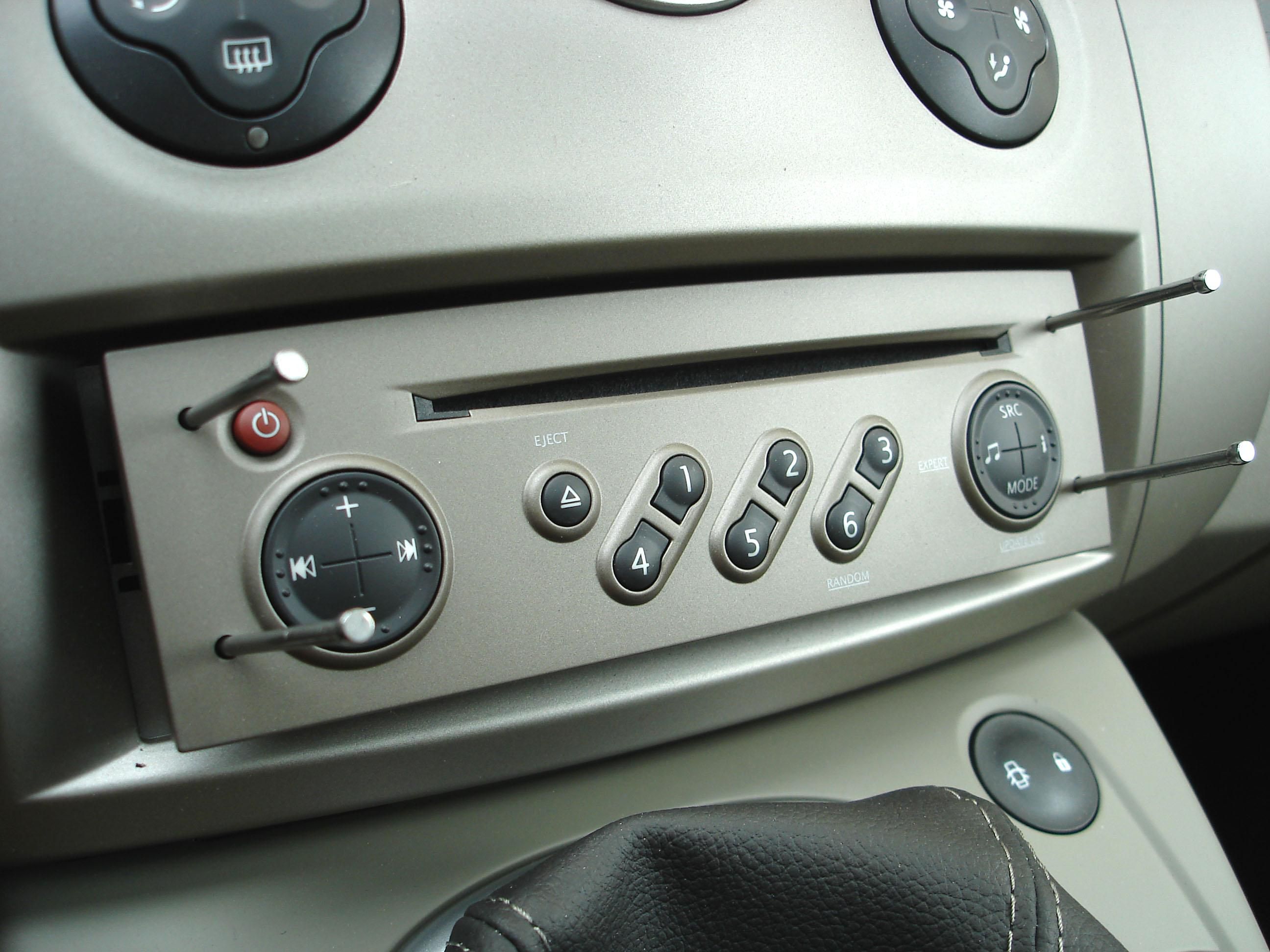

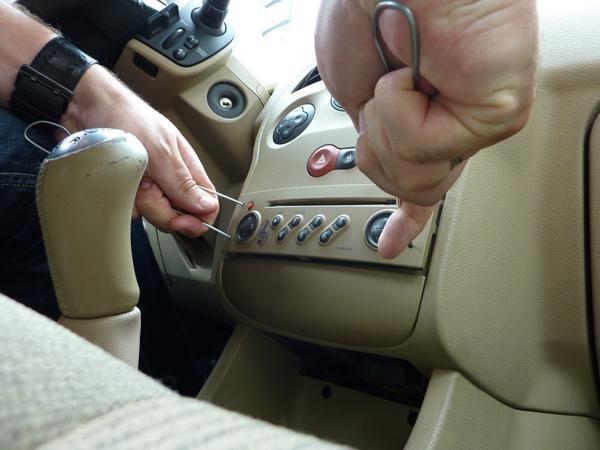

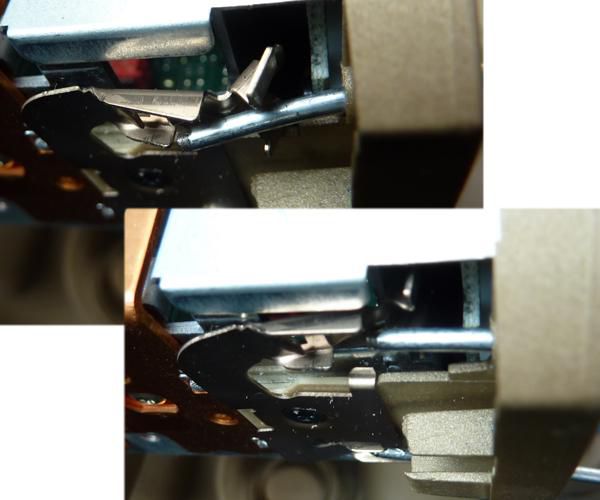

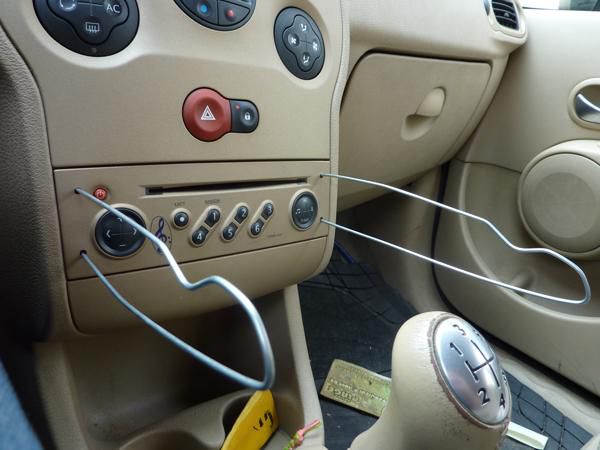

:arrow: Retrait du poste avec 4 clous ... mais 4 rivets peuvent faire aussi l'affaire. Ensuite vous exercez une petite pression sur les clous (comme si vous teniez une pince) et vous tirez doucement ... et le bébé vient !

clic pour agrandir

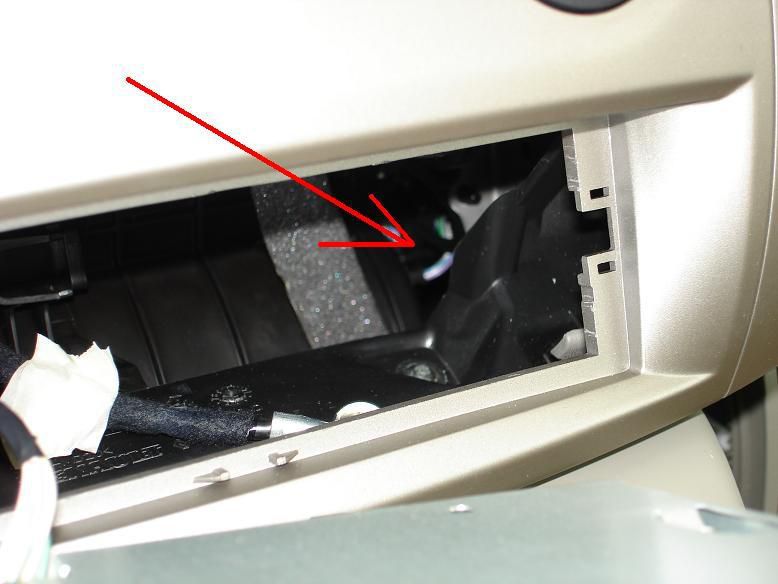

:arrow: Voila ce que ça donne lorsque le poste est retiré, le cable arrive par la zone fléchée depuis le bas de la console.

clic pour agrandir

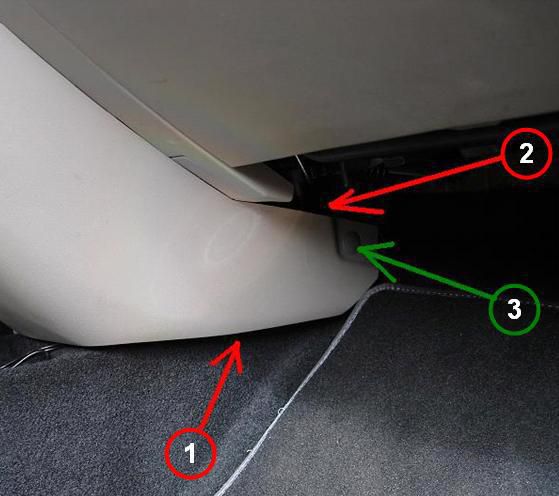

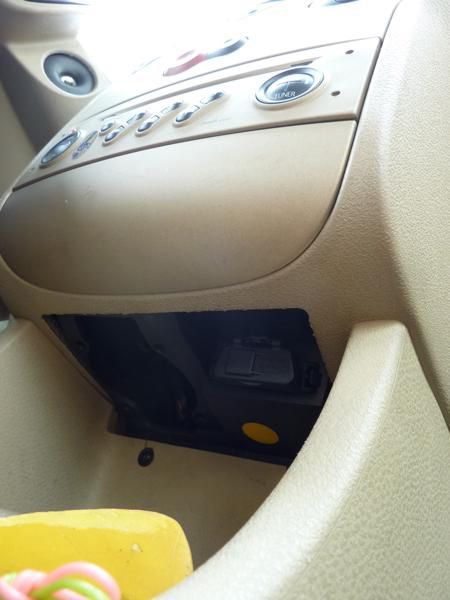

:arrow: Le cable arrive donc depuis le bas, d'abord par 1 et ensuite le remonter jusqu'à 2. Ensuite, depuis l'ouverture du poste, (à l'aide d'un fil rigide par exemple) vous remontez le cable jusqu'en haut. Pour vous aidez, vous pouvez déclipser 3.

clic pour agrandir

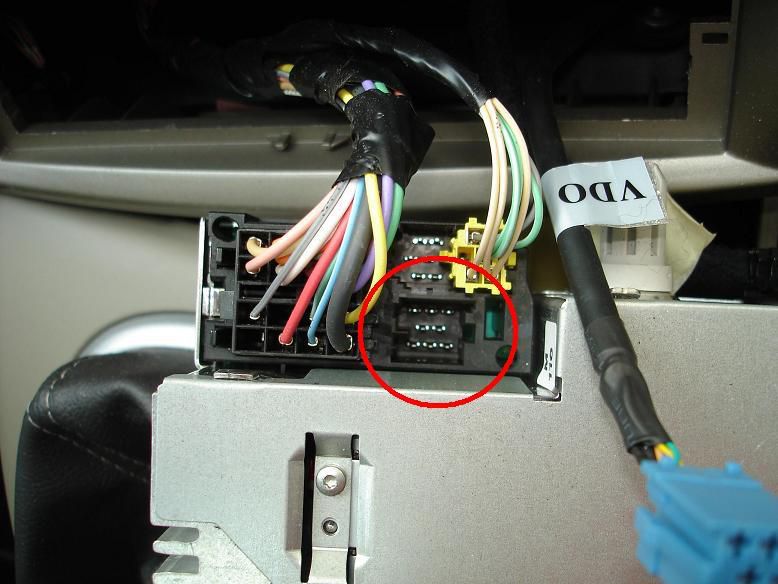

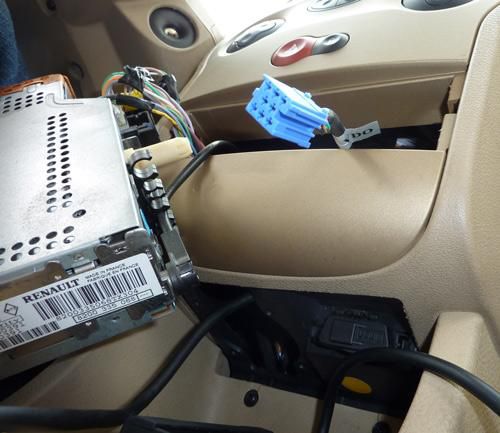

:arrow: Emplacement de la connexion .. pas d'erreur possible !
Le petit emplacement vide au dessus sert à la sortie auxiliaire.

clic pour agrandir

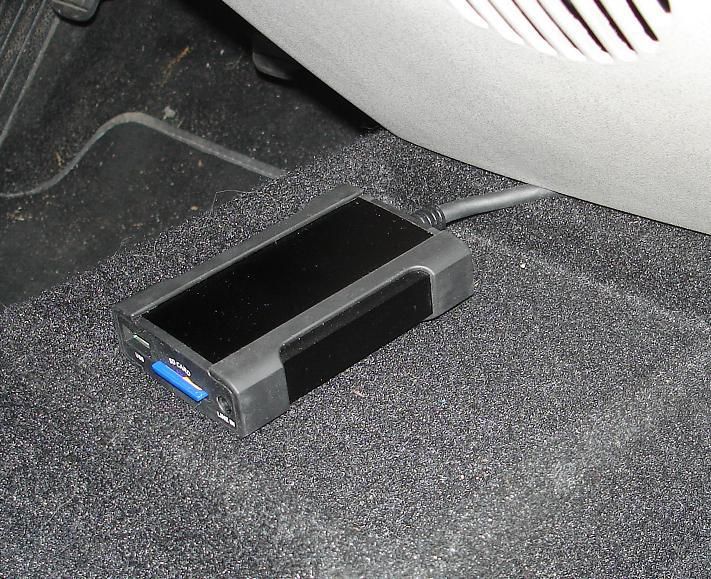

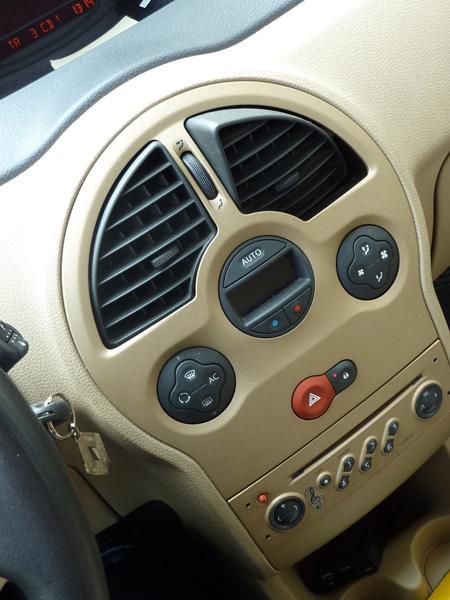

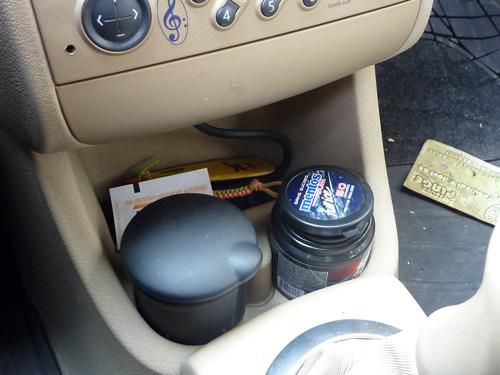

:arrow: Fin de l'installation, sur la moquette ... c'est discret ! Le cable est planqué sous la console.

clic pour agrandir

:arrow: Je passe maintenant aux tests.
Avec une carte sd
J'ai stocké 9 dossiers écrit sous la forme CD01 à CD09, nikel !

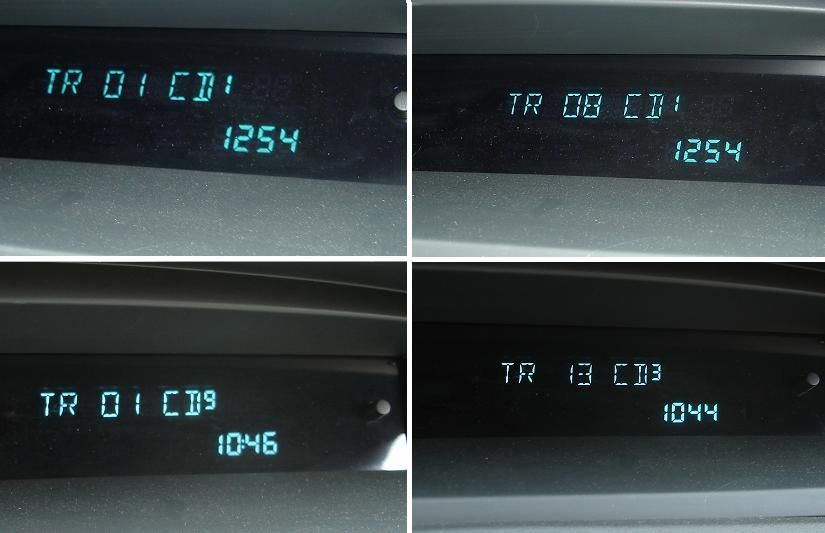

Au niveau de l'affichage déporté, ça donne :

clic pour agrandir

Avec une clé usb
J'ai provoqué une erreur en retirant le chiffre des dizaines du nom de 2 dossiers. C'est à dire, au lieu d'écrire CD08 et CD09, j'ai écrit CD8 et CD9 ... les dossiers ne sont pas pris en compte !
Autre erreur volontaire, j'ai créé un dossier vide mais bien écrit (CD07) ... il n'est pas lu non plus.
Bilan, 2 dossiers avec erreur de nom et 1 vide = 6 dossiers gérés.
Au niveau de la commande au volant, après le CD06, on revient au CD01.

Avec un lecteur MP3

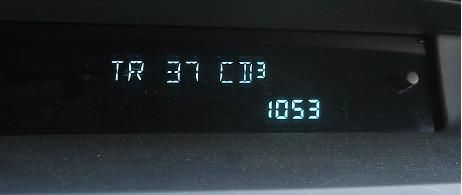

Veillez à bien brancher les jacks à fond et ça doit fonctionne. Mais l'affichage déporté indique :

clic pour agrandir

Bizarre !
La gestion du contenu du lecteur mp3 se fait obligatoirement par le lecteur mp3. L'autoradio ne contrôlant que le son.

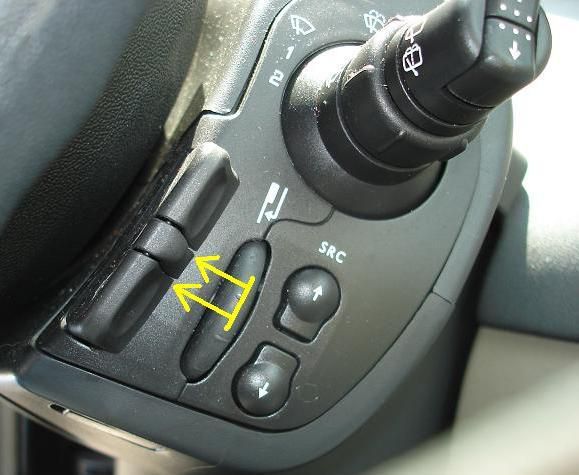

:arrow: Pour le choix des dossiers, vous utilisez la molette de la commande au volant (en donnant une petite impulsion vers le haut pour passer au dossier suivant) ou l'une des 6 touches du clavier de l'autoradio. L'avantage de la commande au volant est que vous pouvez gérer les 9 dossiers, la façade du poste étant limitée à 6.

clic pour agrandir

N'hésitez à me faire part de vos remarques, mon tuto pourra être ainsi compléter. Enfin, j'espère que ce tuto vous aidera.
_________________
Scénic II phase 1, moteur 1,6 16V essence,
finition LATITUDE, couleur gris éclipse,
mise en circulation en avril 2006,
97.000 km au 01/09/2017,
attelage et boitier xcarlink usb.

Mon tuto sur l'installation et la mise en service du boitier XcarLink usb :
http://www.planeterenault.com/forum/tous-modeles-tuto-ins..xcarlink-t27001.html
Excellent Nipe !!!!

Merci :)

j'envoi un mail à CarNlink pour qu'ils voient ce topic.


:D
_________________
Laguna II 01/2003 2.0T Sport Dynamique


Laguna II 2.0 Turbo : problème de boite de vitesse => http://www.planeterenault.com/forum/laguna-ii-probleme-de..-essence-t27021.html
j2c
Membre d'honneur
Message Dim 29 Juin, 2008 12:06
Super Tuto ::yeah_006::
_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 149 000km (compteur phase 2),GPS CNC,
Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
http://j2c.org
_________________
Laguna II 01/2003 2.0T Sport Dynamique


Laguna II 2.0 Turbo : problème de boite de vitesse => http://www.planeterenault.com/forum/laguna-ii-probleme-de..-essence-t27021.html
:oops:
_________________
Scénic II phase 1, moteur 1,6 16V essence,
finition LATITUDE, couleur gris éclipse,
mise en circulation en avril 2006,
97.000 km au 01/09/2017,
attelage et boitier xcarlink usb.

Mon tuto sur l'installation et la mise en service du boitier XcarLink usb :
http://www.planeterenault.com/forum/tous-modeles-tuto-ins..xcarlink-t27001.html
::yeah_006:: Nipe et any-one, voilà votre 1/4 heure de gloire :lol2:

bravo en tout cas pour le tuto :wink:
Titane a écrit:
::yeah_006:: Nipe et any-one, voilà votre 1/4 heure de gloire :lol2:
bravo en tout cas pour le tuto :wink:

bonsoir,
c'est vrai, c'est sympas !
si mon retour d'expérience peut aider les autres acheteurs ou stimuler ceux qui hésitent encore à l'acquérir ... c'est bien ! :wink:
mais je pensais que d'autres petits tutos arriveraient sur le forum pour nous montrer les réalisations des autres acheteurs ... peut être bientôt !
_________________
Scénic II phase 1, moteur 1,6 16V essence,
finition LATITUDE, couleur gris éclipse,
mise en circulation en avril 2006,
97.000 km au 01/09/2017,
attelage et boitier xcarlink usb.

Mon tuto sur l'installation et la mise en service du boitier XcarLink usb :
http://www.planeterenault.com/forum/tous-modeles-tuto-ins..xcarlink-t27001.html
NIPE75 a écrit:
Titane a écrit:
::yeah_006:: Nipe et any-one, voilà votre 1/4 heure de gloire :lol2:
bravo en tout cas pour le tuto :wink:

bonsoir,
c'est vrai, c'est sympas !
si mon retour d'expérience peut aider les autres acheteurs ou stimuler ceux qui hésitent encore à l'acquérir ... c'est bien ! :wink:
mais je pensais que d'autres petits tutos arriveraient sur le forum pour nous montrer les réalisations des autres acheteurs ... peut être bientôt !


c'est clair que 30 boitiers vendu et 1 tuto , c'est pas terrible.
_________________
Laguna II 01/2003 2.0T Sport Dynamique


Laguna II 2.0 Turbo : problème de boite de vitesse => http://www.planeterenault.com/forum/laguna-ii-probleme-de..-essence-t27021.html
Pas de problème de fonctionnement avec le Cabasse Auditorium
.

Voilà pour l'installation dans l'accoudoir de la laguna II
J'ai opté pour cette solution trouvant qu'il y avait plus de place que dans le rangement au dessus de l'autoradio.
Donc pour commencer j'ai enlever le fond de l'accoudoir (socle en plastique souple, très facile).



Il faut enlever les deux visses qui tiennent l'accoudoir (près des places arrière, en bas)

J'ai ensuite fait passer le câble dans l'accoudoir, et l'ai fait ressortir au niveau des pieds du passager (pas conducteur, trop de câbles après).

Oter le plastique latéral sous la boite à gant afin de faire passer le câble, et pouvoir le camoufler dans le plastique reliant l'accoudoir à la planche de bord.


Ensuite, à partir de l'emplacement de l'autoradio (à l'aide d'une tige) récupérer le câble.

Malheureusement, il manque 10/15 cm au câble pour être vraiment pratique. Donc, placer le boitier prés du frein à main de secours, afin d'avoir plus de câble pour brancher le boitier à l'autoradio.

Une fois branché, remettre l 'autoradio, et tirer sur le câble, pour replacer le boitier dans l'accoudoir, et réinstaller le socle souple.
Bon alors je m'y mets aussi, même si ça pollue en info pas "utile", mais NIPE, c'est de la balle tes infos !!
Et la petite pancarte qui va bien ... pas très originale, mais c'est sincère !! ::yeah_006::
Il reste à comprendre comment est gérée la lecture des fichier à l'intérieur d'un dossier : et ça, :pense: :pense: :?: :?:
J'ai l'impression que l'ordre de lecture est l'ordre d'écriture des fichiers sur le support.

On dirait aussi que si un téléphone portable est trop près du câble, ça fait planter le boitier.
Dernière édition par lodoss le Mer 02 Juil, 2008 22:07; édité 1 fois
Question basique : Quelle est la longueur du câble ?
_________________
Mephisto

-- Clio IV 2018 - 0,9 TCe - Limited - Blanche
-- Grand Scénic III 2013 - 1,2 TCe - Zen - Gris Cassiopé + packs Easy, Famille & TomTom + Roue de secours + Barres de toit --
-- Twingo II 2010 - 1,2 16v LEV - Trend --
mephisto a écrit:
Question basique : Quelle est la longueur du câble ?
bonsoir,
j'avoue ne pas avoir mesuré le cable mais j'avais posé la question au vendeur avant de recevoir le boitier ... il m'avait répondu qu'il mesurait 95cm.
_________________
Scénic II phase 1, moteur 1,6 16V essence,
finition LATITUDE, couleur gris éclipse,
mise en circulation en avril 2006,
97.000 km au 01/09/2017,
attelage et boitier xcarlink usb.

Mon tuto sur l'installation et la mise en service du boitier XcarLink usb :
http://www.planeterenault.com/forum/tous-modeles-tuto-ins..xcarlink-t27001.html
Salut à tous,

Pour ceux qui comme moi souhaitent utiliser du velcro double face pour leur installation, il est très difficile de trouver le velcro en question.

Je voulais acheter du extra-fort de TESA-VELCRO mais je n'ai trouvé que 2 vendeurs web dont 1 en Belgique avec frais de port de plus de 10Eur :cry:. Du coup, j'ai opté pour E-Bay total par la poste à 2.99 Eur, mais je ne sais pas si ce sera un adhésif puissant pour résister plus de 6 mois ...

Voici mon approche pour ceux qui voudraient chercher aussi :

Recherche sur internet sur : Velcro ou Scratch + adhesif ou autocollant ou fixation.

Voici ce que j'ai trouvé aujourd'hui :

5m en pastilles ou bandes de 20mm : http://www.raja.fr/produits/adhesifs-colles-et-liens/ruba..-adhesive-velcro.htm

25cm par 25mm :
http://www.hydrobox.fr/catalog/product_info.php?cPath=&products_id=522

Au mètre largeur 30mm :
http://www.vldweb.fr/fr/cat1/rub74/produit666.html

35cm par 30mm :
http://www.welcomeoffice.com/2235/2206/blister-velcro-adh..m-largeur-20-mm.aspx

Extra-fort 100mmx50mm x2 :
http://www.eurodyl.com/product_info.php?products_id=1019953
http://www.jpg.be/FRA/Catalog/cat_results.asp?txtSearch=v..mp;campaign=SL_HURRA


E-Bay :
n° objets
--> 320268628894 (mon choix commandé le 5/7/8)
--> 220184897068
--> 160257918152

A+
Sissous a écrit:
Salut à tous,
Pour ceux qui comme moi souhaitent utiliser du velcro double face pour leur installation, il est très difficile de trouver le velcro en question.A+
et tu veux le mettre ou ton boitier ?
_________________
Scénic II phase 1, moteur 1,6 16V essence,
finition LATITUDE, couleur gris éclipse,
mise en circulation en avril 2006,
97.000 km au 01/09/2017,
attelage et boitier xcarlink usb.

Mon tuto sur l'installation et la mise en service du boitier XcarLink usb :
http://www.planeterenault.com/forum/tous-modeles-tuto-ins..xcarlink-t27001.html
Le boitier dans la boite à gants sur un coté pour gagner de la place, mais je me pose la question des variations de températures (je crois que la boite à gant est plus ou moins climatisée et en été dans le sud, j'ai peur que l'électronique n'aime pas trop les +50° à +25° :oops:) ...
Sinon, je me demande si il y a de la place dans le bloc sous le boitier de vitesse et dans ce cas, je laisse le boitier dedans inaccessible et je laisse juste la ralonge USB sortir en bas au même endroit que toi NIPE75 ...

Je vais de ce pas démonter le cache pour voir ce qui est envisageable :tourni:
Sissous a écrit:
Sinon, je me demande si il y a de la place dans le bloc sous le boitier de vitesse et dans ce cas, je laisse le boitier dedans inaccessible et je laisse juste la ralonge USB sortir en bas au même endroit que toi NIPE75 ...
Je vais de ce pas démonter le cache pour voir ce qui est envisageable :tourni:
salut
si c'est d'un scénic II dont tu parles, penses à faire qqs photos de l'intérieur du cache, ça m'intéresse aussi. :wink:
j'avais pensé installer une prise usb externe ... mais je n'ai pas avancé de ce coté. :-?
@+
