[R-Link 2] Caméra de recul sur talisman [Réglé]

Bonjour à tous. Ma question est ilpossible d'installer après coup. une caméra de recul sur une talisman intense. Merci d'avance
_________________
mjc
Je pense que c'est possible puisqu'elle existe en accessoire[/img].
Re bonjour. et merci de votre réponse avez vous une idée. Si il y a un près câblage, ou si d'autre on fait l'expérience d'installer en deuxième monte
Merci
_________________
mjc
Bonjour,
je vais pouvoir te répondre car je travaille à l'usine de Douai ou on fabrique la talisman, malheureusement il n'y a pas de pré-cablage dans ta porte de coffre (berline et break)
Bonsoir

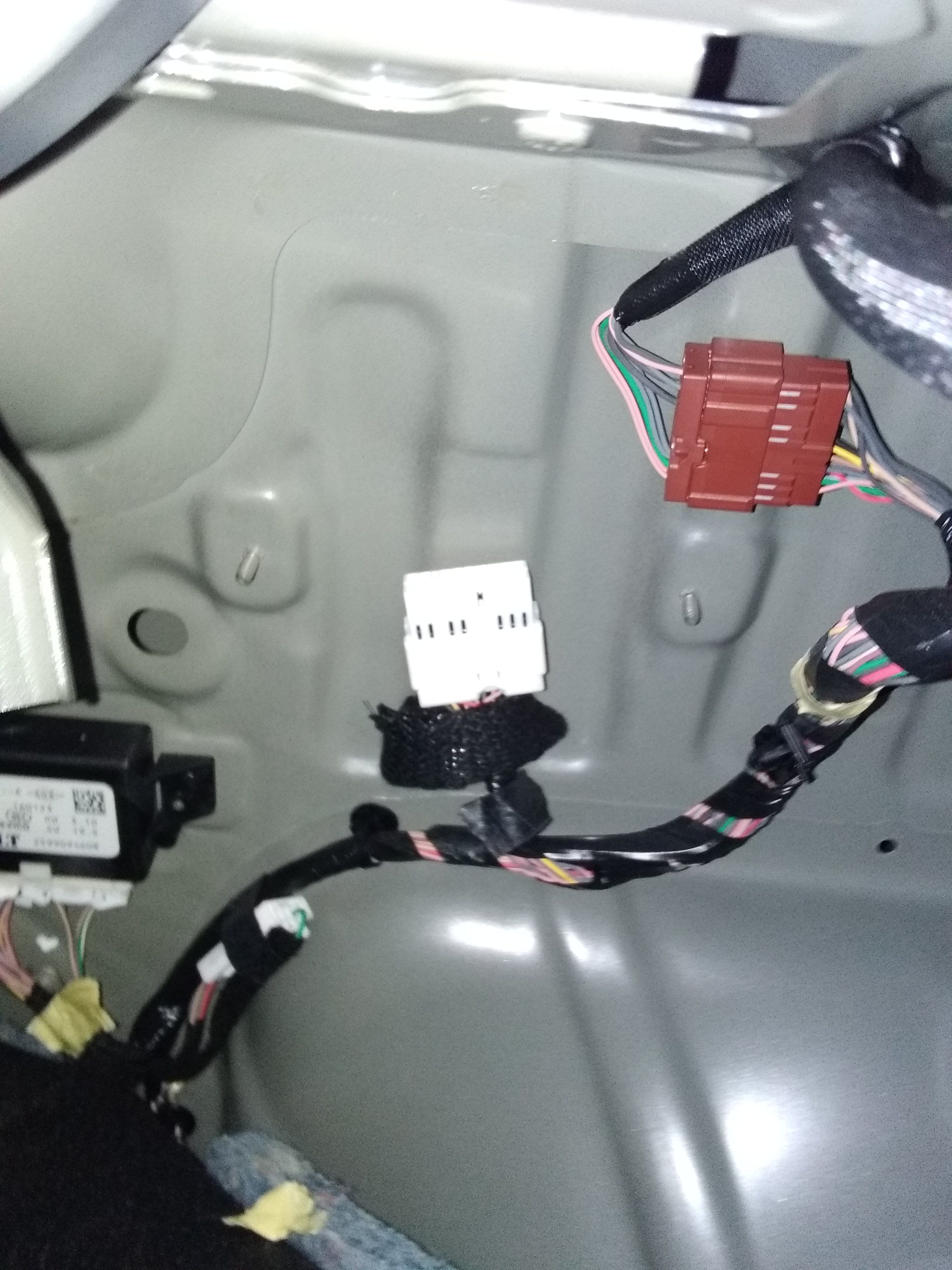

Je suis toujours dans l'idée d'installer la caméra de recul ..je constate! j'ai trouvé une fiche blanche en attente.. du côté gauche dans le coffre voici la photo clic pour agrandir
_________________
mjc
http://www.tech-accessoires.renault.com/download_doc/?document_id=6247

Vu la doc et comme dit précédemment, il n'y a pas de câblage en attente.
_________________
Kadjar Sensation TCe 130
Captur Intens TCe 120 EDC
Bonjour,

oui il y a bien des raccords sur talisman, puisque lorsque l'on monte une camera en "accessoire" on enlève des fils présent sur la prise de la radio

tu a un raccord au niveau console centrale accoudoir, prêt du calculateur d'airbag, nommé R2 connectique blanche
le second au niveau de l'aile arrière gauche, nommé R244 connecteur marron

ou tu retrouve:
en voie 9 la ligne 34KJ fils rouge
en voie 10 la ligne 34KL fils marron
en voie 11 la ligne 34kk fils jaune
en voie 12 TB34 la tresse de blindage

parfois le constructeur croise les couleurs pour noyer le poisson, d'une connectique a une autre le rouge se transforme en marron par ex, en tout cas le jaune je l'ai toujours vu a sa place, le jaune est le signal vidéo,
le rouge peut passer marron est l'alimentation en 6V, est le noir peut passer en blanc: la masse

on ne peut pas trop se fier au couleurs mais plutôt au voies correspondantes, déjà chercher l'alim et masse, comme ça au moins sûre vous avez repérer au moins deux fils, et comme en générale le signal video tombe toujours jaune, la suite est simple.

Cldt
Dans ce cas précis:

puisque nommé ligne 34kj -- cam ar rouge
34kl - signal video marron
34kk -+ cam ar jaune
tb34 tresse blindage noir

dénomination bizarre et fait exprès...
lefuretquicourt a écrit:
Bonjour,

oui il y a bien des raccords sur talisman, puisque lorsque l'on monte une camera en "accessoire" on enlève des fils présent sur la prise de la radio

tu a un raccord au niveau console centrale accoudoir, prêt du calculateur d'airbag, nommé R2 connectique blanche
le second au niveau de l'aile arrière gauche, nommé R244 connecteur marron

bonsoir merci pour cette info précise.. :wink:

ou tu retrouve:
en voie 9 la ligne 34KJ fils rouge
en voie 10 la ligne 34KL fils marron
en voie 11 la ligne 34kk fils jaune
en voie 12 TB34 la tresse de blindage

parfois le constructeur croise les couleurs pour noyer le poisson, d'une connectique a une autre le rouge se transforme en marron par ex, en tout cas le jaune je l'ai toujours vu a sa place, le jaune est le signal vidéo,
le rouge peut passer marron est l'alimentation en 6V, est le noir peut passer en blanc: la masse

on ne peut pas trop se fier au couleurs mais plutôt au voies correspondantes, déjà chercher l'alim et masse, comme ça au moins sûre vous avez repérer au moins deux fils, et comme en générale le signal video tombe toujours jaune, la suite est simple.

Cldt
_________________
mjc
Bonjour a vous

Un grand merci pour votre réponse aussi précise .. génial
_________________
mjc
Bonjour, je suis entrain d'installer une camera de recul sur Talisman. J'ai utilisé le cablage Renault et la prise marron située sur l'aile arrière gauche. Ma question: que doit on modifier au niveau du R-Link, ou bien le cablage est déja en place? Merci de votre aide.
_________________
gunx
Bonsoir

Je l'ai installé s'en aucun souci ma caméra de recul sur ma talisman .. quel année ta talisman sinon sur ton connecteur marron a tu les 4 couleur rouge jaune noir saumon.. après il y a autre chose a faire aussi..
_________________
mjc
full62 a écrit:
Bonjour a vous

Un grand merci pour votre réponse aussi précise .. génial


Je reviens sur vos explications exactement ça.....merci a vous
_________________
mjc
Bonjour, j'ai bien sur mon connecteur marron les fils( jaune,saumon...). Puis-je activer la camera directement ou bien effectuer d'autre modifications au niveau de R-Link et bien entendu les quelles ?
Merci par avance de votre aide.
_________________
gunx
lefuretquicourt a écrit:
Bonjour,

oui il y a bien des raccords sur talisman, puisque lorsque l'on monte une camera en "accessoire" on enlève des fils présent sur la prise de la radio

tu a un raccord au niveau console centrale accoudoir, prêt du calculateur d'airbag, nommé R2 connectique blanche
le second au niveau de l'aile arrière gauche, nommé R244 connecteur marron

ou tu retrouve:
en voie 9 la ligne 34KJ fils rouge
en voie 10 la ligne 34KL fils marron
en voie 11 la ligne 34kk fils jaune
en voie 12 TB34 la tresse de blindage

parfois le constructeur croise les couleurs pour noyer le poisson, d'une connectique a une autre le rouge se transforme en marron par ex, en tout cas le jaune je l'ai toujours vu a sa place, le jaune est le signal vidéo,
le rouge peut passer marron est l'alimentation en 6V, est le noir peut passer en blanc: la masse

on ne peut pas trop se fier au couleurs mais plutôt au voies correspondantes, déjà chercher l'alim et masse, comme ça au moins sûre vous avez repérer au moins deux fils, et comme en générale le signal video tombe toujours jaune, la suite est simple.

Cldt


Merci tout a fait ça nikel bien connecteur marron caméra de recul
_________________
mjc
Merci de votre réponse. Si je comprends bien, je dois activer la camera dans le R-Link et je dois cabler la prise blanche qui se trouve dans la console jusqu'au R-Link. Ma question : Renault vend-il le cable de liaison ou doit on le créer?
Merci de vos réponses qui me sont bien utiles.
Bonne journée.
_________________
gunx
Bonjour
Renault ne vend pas de câble séparé..la fiche blanche pour attache remorque. C'est le connecteur marron Passé pv trop de pub ici ..
_________________
mjc
Message Mer 01 Sep, 2021 17:09
Bonjour, j'ai branché la camera de recul. Elle fonctionne bien avec les lignes de guidage, mais l'image est inversée.Comment procéder pour la remettre dans le bon sens?
