[Laguna II] gros bruit moteur [Réglé]

<12
Il n'y a pas de repère (un trait blanc) sur la courroie de distrib° pour la caler?

Comment à tu fais pour la tension de la courroie?
_________________
Ex(R4 TL; R5 GTL; R18 Turbo (Powwa); Xantia 1.9TD)
Laguna II.0 privilège estate 1.9l DCI 120 09/2001
sisi, il y a 3 marquages:
- 1 fleche pour indiquer le sens de rotation
- 2 traits blancs, qui se mettent sur les marquages pignon vilo et poulie AAC.

la pompe HP a visiblement pas besoin de calage.

pour la tension, j'ai utilisé a la base la methode décrite ici:
[Laguna II] Remplacement courroie de distribution (dCi 120)

et ensuite apres une illumination de mon cerveau, je me suis dis, bingo !
dans le MR, il est dit de tendre la courroie avec un outil special en mesurant la frequence de vibration de la courroie a 90Hz +/-3Hz.
je me suis dit.. pour mesurer une telle frequence, facile... un micro, un PC, et une calculette fera bien l'affaire...
j'ai donc sortie la webcam (avec micro), le PC portable. installé un soft d'edition de sons (Goldwave en l'occurence)
j'ai mis le soft en enregistrement et j'ai donc positionné la cam a proximité de la courroie. j'ai tendu avec le pouce la courroie, et laché d'un coup.. effectivement celle ci se met a vibrer, le PC enregistre le son.
j'arrete l'enregistrement et je grossi la courbe de facon a voir la sinusoide de l'oscillation.
je mesure la durée entre 5 périodes, que je divise par 5 et ensuite 1/x... et miracle...
j'ai obtenu 91.5Hz.. pile poil dans les clous !

apres discution avec qq1 du technocentre, il m'a dit que ma méthode etait bonne vu qu'a priori leur "outil" fait la meme chose mais sans le PC !
_________________
Laguna II privilège 1.9DCI 120CV
VF1BG0G06
Achetée neuve 10/2002
272000km
rickou a écrit:

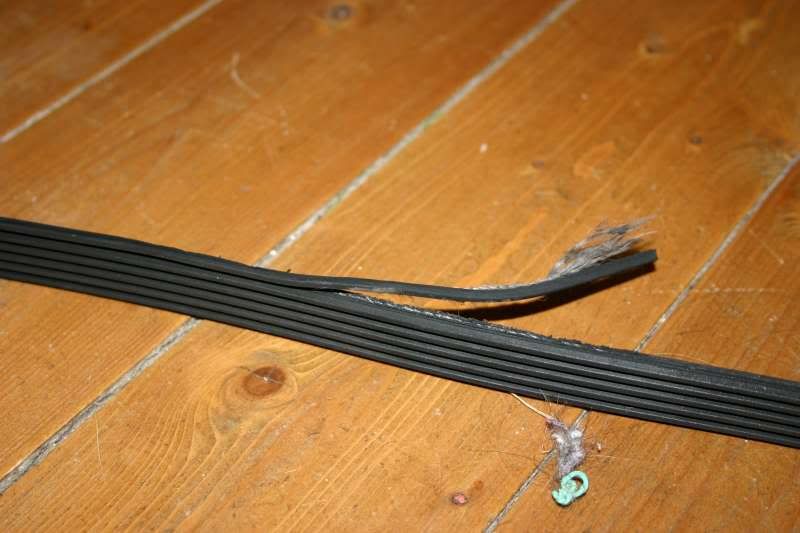

Place aux photos !
:cry: :cry: :cry:
moins une.. vais aller bruler un cierge.. :prie: :prie: :prie:

http://i163.photobucket.com/albums/t306/rickfr/IMG_9056-800.jpg

http://i163.photobucket.com/albums/t306/rickfr/IMG_9055-800.jpg

http://i163.photobucket.com/albums/t306/rickfr/IMG_9052-800.jpg




cela ressemble fort a des courroies monté au tournevis ?
Message Dim 01 Jan, 2017 19:01
Un sacré coup de chance quand meme.
_________________
laguna 2 19dci initiale 11/2002
Dernière édition par fazer80 le Dim 01 Jan, 2017 19:01; édité 1 fois
