[Laguna I] Sens du disque d'embrayage sur 2.2D
Citer +
Bonjour,
J'ai démonté mon embrayage sur ma laguna 2,2D de 1996.
J'ai oublié de repérer le sens de montage du disque d'embrayage.
La partie qui s'emboite sur le l'arbre cannelé de la boite est plus long d'un côté que de l'autre. La partie "longue" va côté volant moteur ou côté boite?
C'est urgent!!! j'attends pour remonter ma boite!
Merci au futur réponses!!!
je surveille mon mail...
J'ai démonté mon embrayage sur ma laguna 2,2D de 1996.
J'ai oublié de repérer le sens de montage du disque d'embrayage.
La partie qui s'emboite sur le l'arbre cannelé de la boite est plus long d'un côté que de l'autre. La partie "longue" va côté volant moteur ou côté boite?
C'est urgent!!! j'attends pour remonter ma boite!
Merci au futur réponses!!!
je surveille mon mail...
_________________
cge
cge
Dernière édition par Transam le Sam 14 Nov, 2009 22:11; édité 1 fois
je dirai cote volant moteur ! clic sur le lien chap 04
http://www.auto-passion-forum.com/downloads/Revue_Techniq..-_Renault_Laguna.zip
http://www.auto-passion-forum.com/downloads/Revue_Techniq..-_Renault_Laguna.zip
Salut & bienvenue sur le forum!

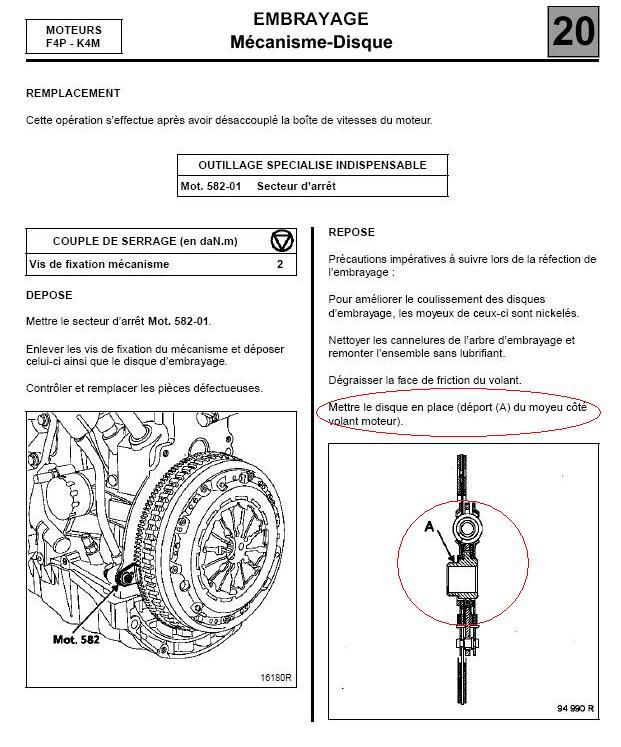

J'ai trouvé dans une de mes docs une image concernant la LagunaII.
Elle dit que le déport (la partie longue) doit être mis côté volant moteur!
Ça doit être pareil pour la lagunaI, je pense!
J'ai trouvé dans une de mes docs une image concernant la LagunaII.
Elle dit que le déport (la partie longue) doit être mis côté volant moteur!
Ça doit être pareil pour la lagunaI, je pense!
_________________
Groroutiélplusinpadlaplanète!!!! Méfôpapouçé!![https://i19.servimg.com/u/f19/09/02/04/12/alsace10.jpg]()
EX-GROJOUJOU.....MEGAJOUJOU.....GPS Carminat Renault
NOUVEAU: Adhérez à l'association et bénéficiez (entre autres) du prêt d'une "valise" Can Clip prête à l'emploi + notices Renault.
Plus d'infos ici
Groroutiélplusinpadlaplanète!!!! Méfôpapouçé!
EX-GROJOUJOU.....MEGAJOUJOU.....GPS Carminat Renault
NOUVEAU: Adhérez à l'association et bénéficiez (entre autres) du prêt d'une "valise" Can Clip prête à l'emploi + notices Renault.
Plus d'infos ici
Dernière édition par Transam le Sam 14 Nov, 2009 15:11; édité 1 fois
C'est bizarre! Sur la doc de "cachou", il est dit:
Étrange! Ça se contredit entre le texte et l'illustration juste à côté où l'on voit bien que le déport est côté moteur!
Citation:
REPOSE
- Nettoyer les cannelures de l’arbre d’embrayage
et remonter l’ensemble sans
lubrifiant.
- Mettre le disque en place (déport du
moyeu côté boite de vitesses).
- Centrer celui-ci.
- Visser progressivement en étoile(...)
- Nettoyer les cannelures de l’arbre d’embrayage
et remonter l’ensemble sans
lubrifiant.
- Mettre le disque en place (déport du
moyeu côté boite de vitesses).
- Centrer celui-ci.
- Visser progressivement en étoile(...)
Étrange! Ça se contredit entre le texte et l'illustration juste à côté où l'on voit bien que le déport est côté moteur!
_________________
Groroutiélplusinpadlaplanète!!!! Méfôpapouçé!![https://i19.servimg.com/u/f19/09/02/04/12/alsace10.jpg]()
EX-GROJOUJOU.....MEGAJOUJOU.....GPS Carminat Renault
NOUVEAU: Adhérez à l'association et bénéficiez (entre autres) du prêt d'une "valise" Can Clip prête à l'emploi + notices Renault.
Plus d'infos ici
Groroutiélplusinpadlaplanète!!!! Méfôpapouçé!
EX-GROJOUJOU.....MEGAJOUJOU.....GPS Carminat Renault
NOUVEAU: Adhérez à l'association et bénéficiez (entre autres) du prêt d'une "valise" Can Clip prête à l'emploi + notices Renault.
Plus d'infos ici
Le disque d'embrayage se monte TOUJOURS avec la référence visible une fois qu'il est en place sur le volant.
Eventuellement marqué gearbox side ou G/B side
Eventuellement marqué gearbox side ou G/B side
