[Espace IV] Cablage affichage déporté + commande au volant

Bonjour à tous,
Je pédale un peu dans la semoule pour connecter un autoradio de seconde monte sur mon espace IV de 2007...

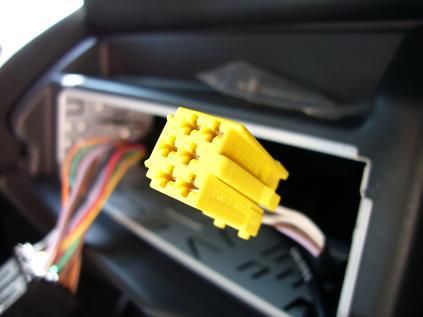

Je recherche le schéma de cablage (dans l'idéal avec photos .... on peut rêver :prie: ) de l'affichage déporté et de la commande au volant. Pour être plus basique : d'où viennent les cables qui arrivent au petit connecteur jaune :crazy:
clic pour agrandir

Merci de votre aide !!!
_________________
Espace IV 2 T Alyum Plus
Mini Cooper S
bonjour

c'est la fiche de l'affichage ou de la commande au volant en jaune
pour que sa fonctionne avec le nouvel autoradio il te faut un boîtier dit interface
_________________
https://img255.imageshack.us/img255/7849/signaturelagunadg4.jpg
https://www.renault-laguna.com/forum/
laguna estate privilège 1.9 dci 120cv . boîte à air bmc . ligne en inox . jantes en 19 . 235/35/19 . rab -35mm
Message Jeu 22 Mai, 2008 10:05
En effet, c'est pour cela que je recherche le schéma entre ce connecteur et l'afficheur déporté. Cela me permettra de savoir comment connecter le boitier d'interface avec ce cennecteur jaune...

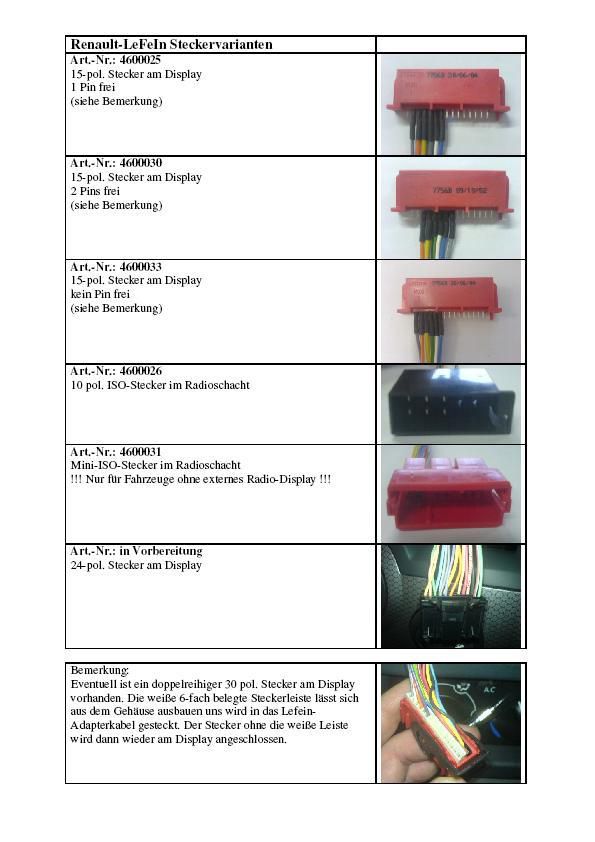

J'ai l'autoradio, le cable vers l'interface, le boitier d'interface (dépends de l'autoradio) et il me manque le cable entre le boitier et l'afficheur/commande au volant (c'est à dire ce connecteur qui cumule). D'où le besoin de schéma car il y a plusieurs possibilité (voir ci-dessous)!!
clic pour agrandir

Merci
_________________
Espace IV 2 T Alyum Plus
Mini Cooper S
Dernière édition par Maxence le Jeu 22 Mai, 2008 10:05; édité 1 fois
