[Espace I] schéma du faisceau electrique alternateur à la batterie.

Retrouvez les Revues Technique Automobile de votre véhicule
Bonjour
je recherche des photos et des tuyaux pour refaire ou plutôt changé le faisceau électrique qui part de l'alternateur et vas à la batterie.car mon ancien alternateur et sans doute suite a un arc électrique et il ma fondu tout les fils et tué la batterie
donc j'ai racheté les durites fondu et tout le reste (alt-batterie et faisceau) et je doit tout rebranché alors de l'aide serais bienvenue.
Merci, cordialement
le véhicule est un Espace TD 2.1 année 89 il m'est très pratique pour aller à la pêche et j'y tiens beaucoup.
Bonjour,

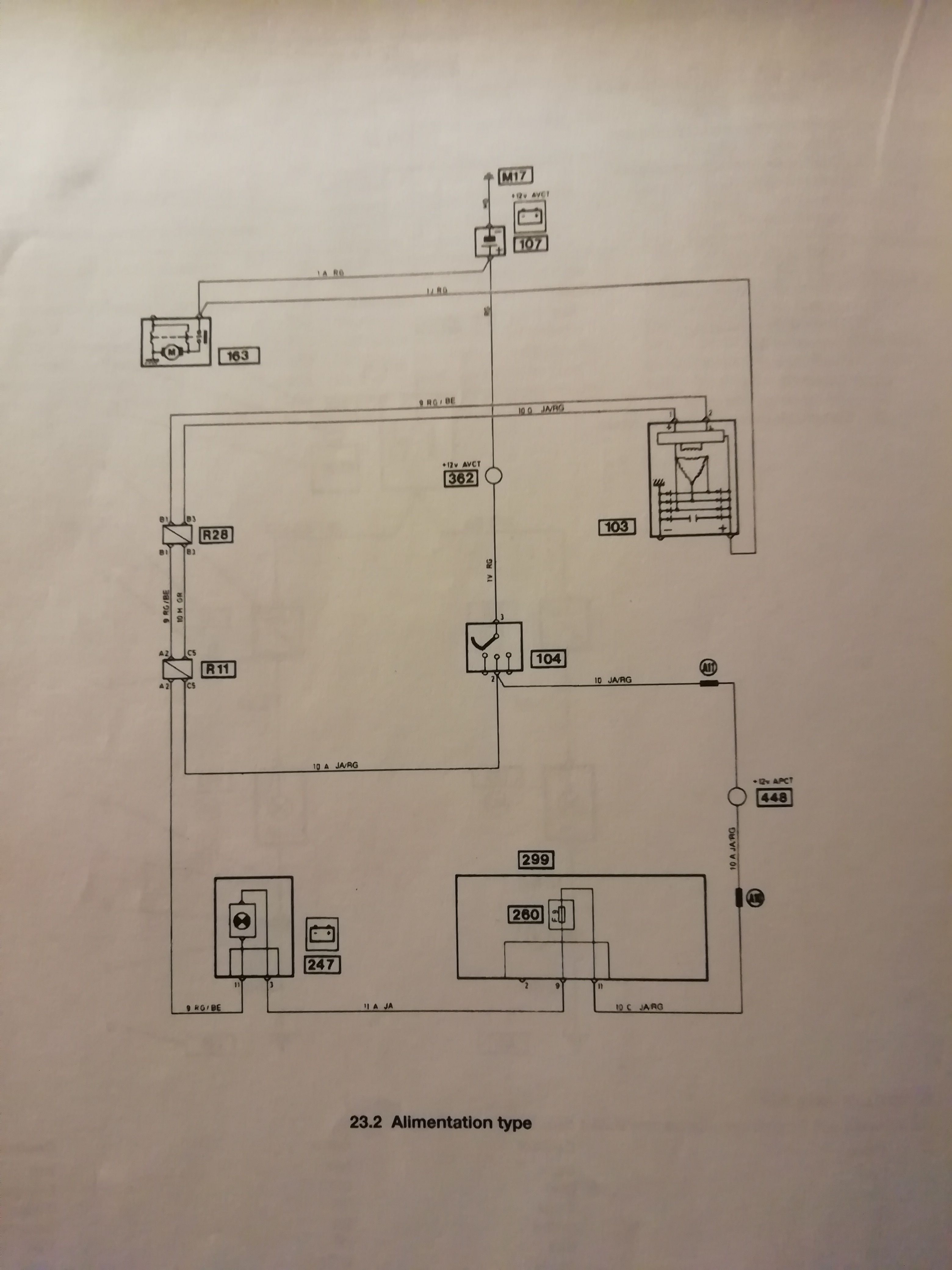

J'ai le plan "type" pour Espace qui provient de la revue Haynes et qui couvre le 2.1TD si cela peut vous dépanner.

clic pour agrandir

Nomenclature:

103 : Alternateur
107 : Batterie
163 : Démarreur
104 : Commutateur d'allumage
247 : Panneau d'instrument
299 : Platine d'accessoire
260 : Boite fusibles
Message Ven 08 Mai, 2020 08:05
merci pour le schéma je m'attaque au remontage et au raccordement .
