[Logan] Logan mcV 1.6 16vboIte de VItesse

Bonjour, suite à un changement de boite sur une logan MCV 1.6 16v (vitesses bloquées, aucune ne passait) j'ai eu quelques déconvenues (huile sur le carter de protection). J'ai ramené le véhicule au garage multi-marques et le problème semble réglé. Cependant je recherche une photo du dessous moteur ou l'on voit la boite montée ainsi que les deux cotés ou sont insérer les cardans. Visuellement j'ai l'impression qu'il manque quelque chose (joint ou pièce) mais je n'en suis pas certain. J'ai un gros doute sur le coté gauche boite vitesse. Merci pour vos retour.

Fais nous des photos du dessous de ta voiture, ça sera sans doute plus rapide.

Ci-joint 2 photos que j'avais fait à l'époque.
Coté droit = ou il y a le joint
Coté Gauche = la ou il semble manquer quelque chose, on voit d'ailleurs les traces de coups de tournevis

[/img]

Il semble vraiment manquer un joint.
Tu as un rebord usiné autour de l'orifice.
Ce dernier doit supporter un join.

Tu as la possibilité de rechercher la référence de ta boite ? Jr5 ?

Sur le carnet de la boite de vitesse occasion il est écrit JR5

Re bonjour,

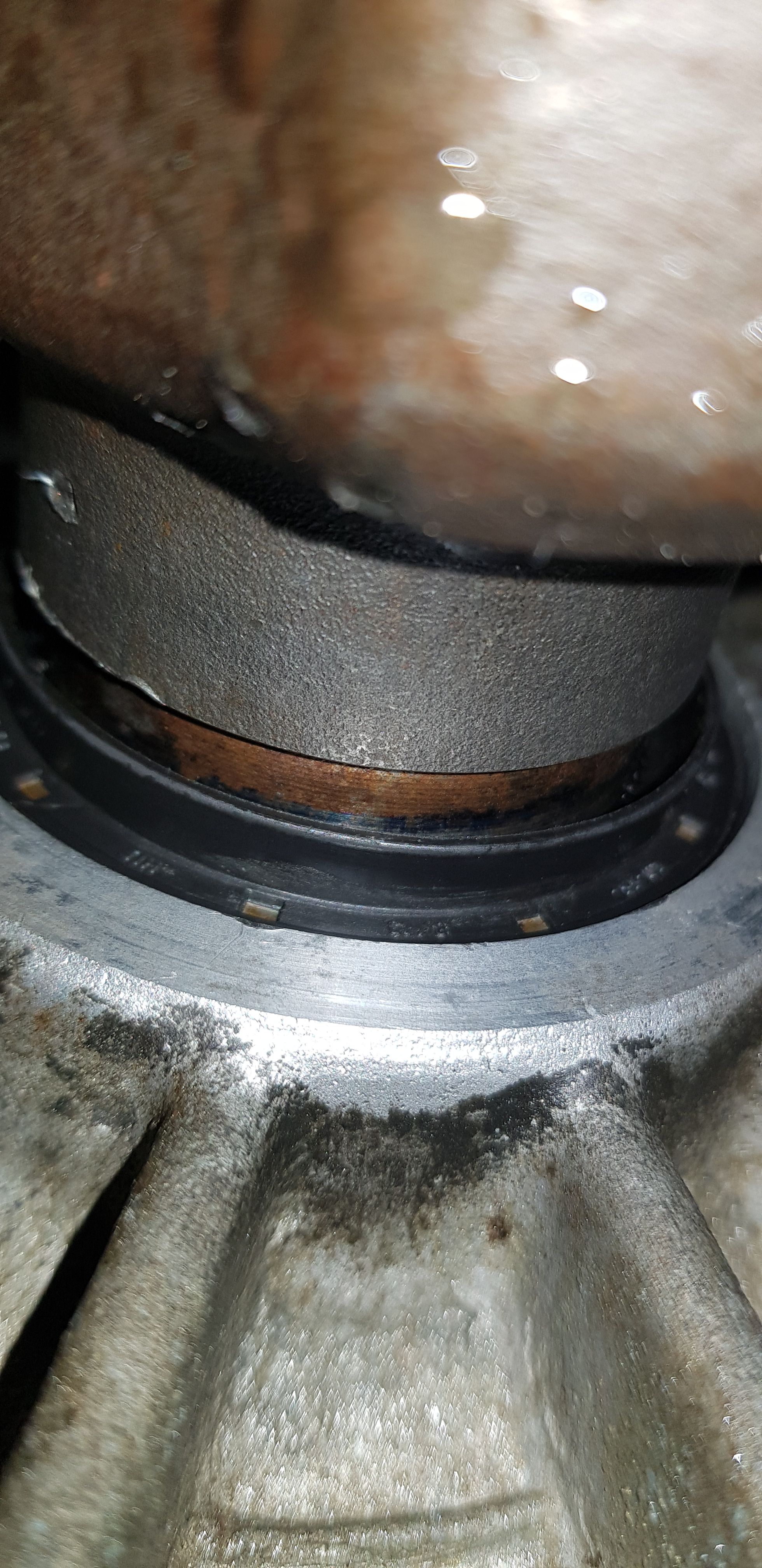

Pardon je me suis trompé sur la photo. Après être retourné au garage la partie gauche apparait de cette façon. est-ce bien installé ?

Je vais regarder s'ii me reste de la doc sur ma laguna 2. J'avais un jr5 008 et je devrai pouvoir retrouver un éclaté.

Oui, ça à l'ai bien installé, mais la portée de joint cylindrique toute rouillée pourrait réduire drastiquement la durée de vie du joint.
