[Scénic II] Installation parrot (paser) unika sur mki 9000

Retrouvez les Revues Technique Automobile de votre véhicule
Bonjour,

Je suis propriétaire d'un Renault Scenic 2 phase 2 de 2007 avec un autoradio GPS CNI2. Un kit Parrot Mki 9000 y est déjà installé et je souhaiterais ajouter un boitier Unika afin de récupérer les commandes au volant.

Le problème est qu'il faut récupérer derrière l'autoradio 2 fils (CANBUS L et H Multimedia) que je n'arrive pas à trouver.

Est-ce que quelqu'un aurait un schéma de câblage de cet autoradio sur lequel je pourrais localiser ces 2 fils?

Merci par avance
Bonjour,

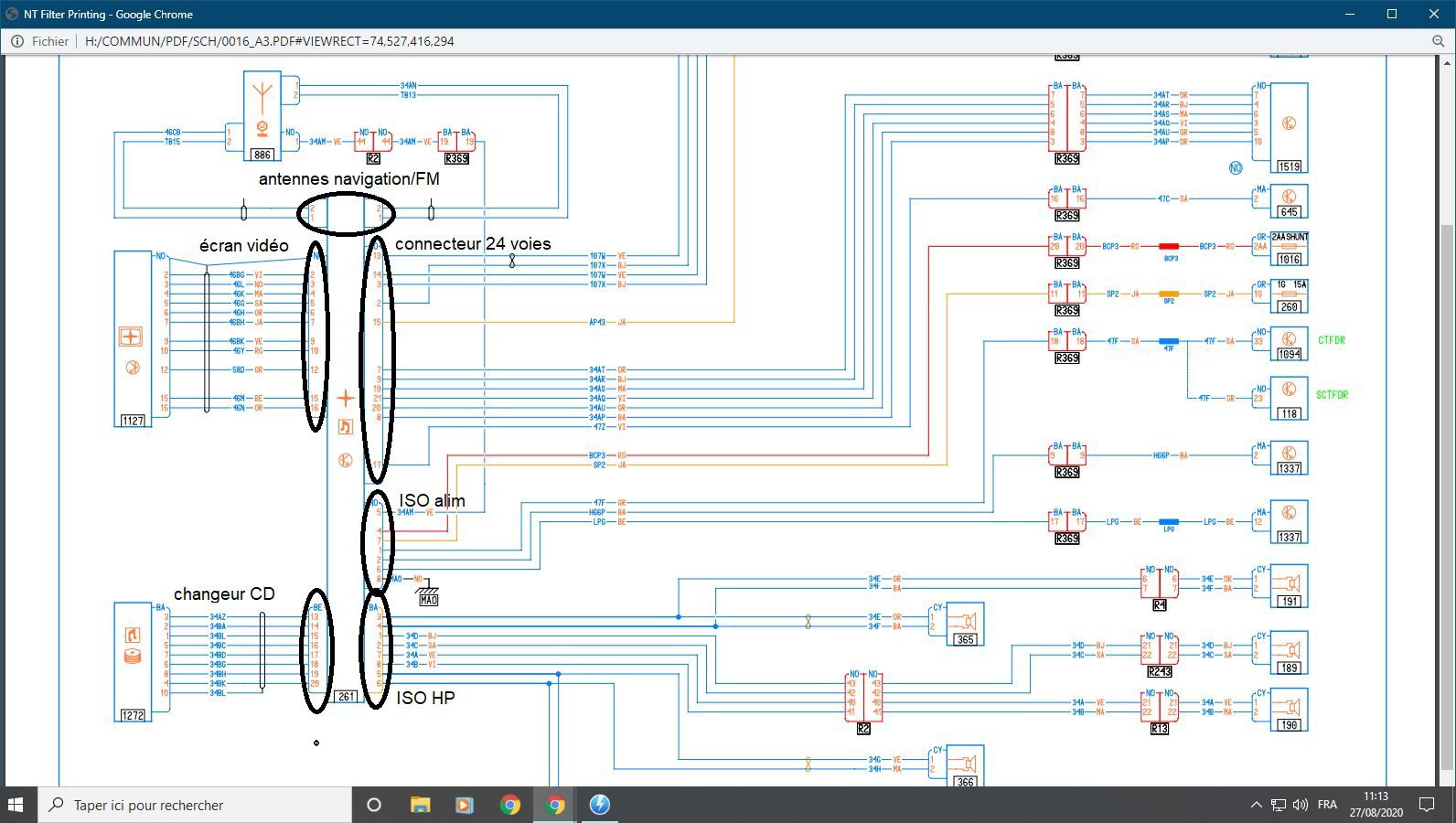

ci-dessous la planche de câblage du CNI2:


clic pour agrandir

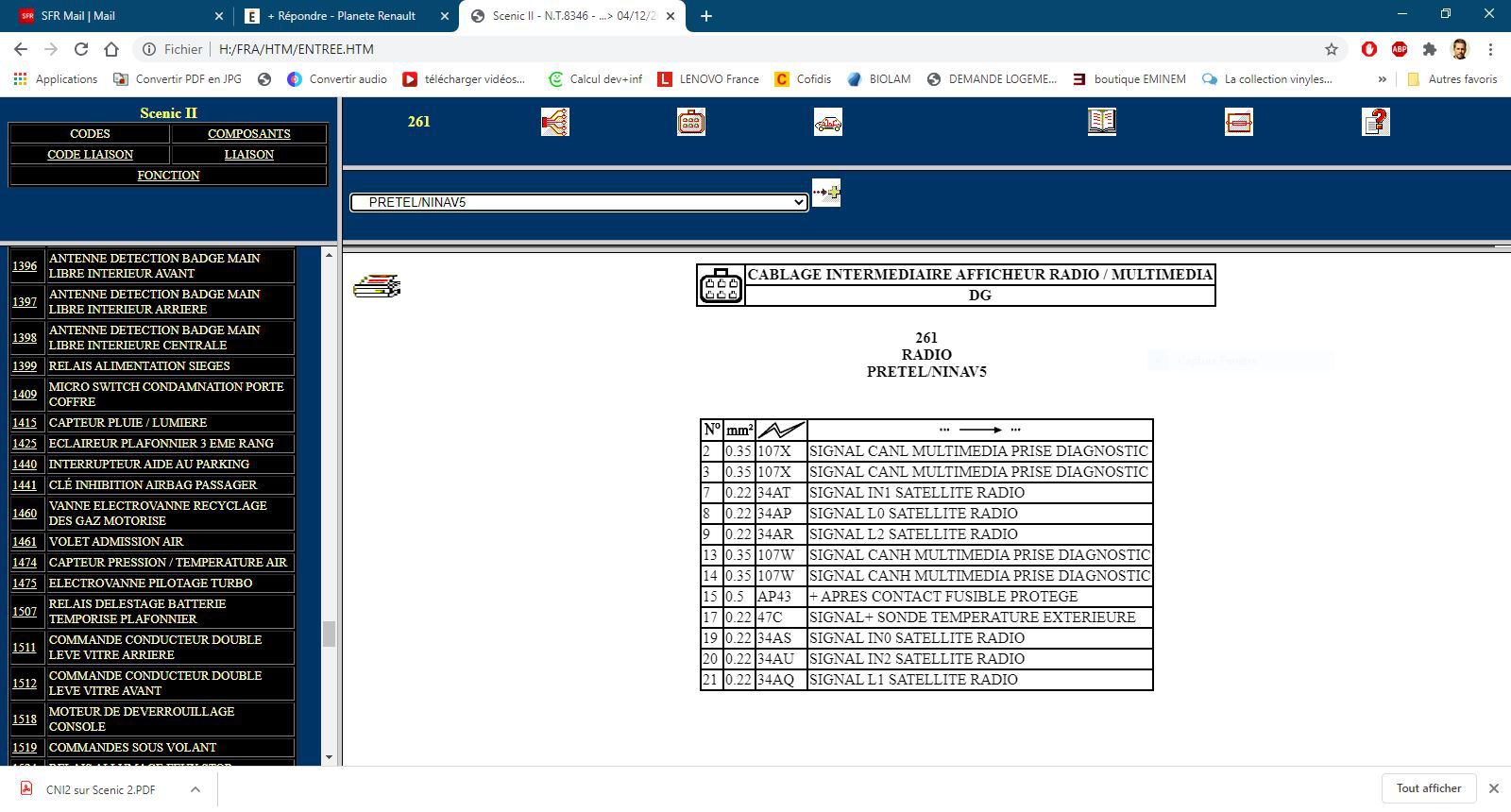

affectation du connecteur 24 voies au dos du CNI2:


clic pour agrandir
Merci pour la réponse super rapide.

Une autre question, il y a 2 fil Can h et 2 Can L.
Les 2 Can H, Can L sont-ils les mêmes ? J'en choisi un et c'est bon où je raccorde les deux ensemble ( a mon avis non car risque de court circuit ou défaut d'information...).

Sur le faisceau du boîtier unika il n'y a que 1 fils Can H et 1 Can L.

Merci encore.
Message Ven 28 Aoû, 2020 14:08
Bonjour,

les voies N°2 et N°3 nommées "CAN L Multimédia" du connecteur noir 24 voies du CNI2 allant vers la prise Diag (repère 225) sont shuntées ensemble, tout comme les voies N°13 et N°14 nommées "CAN H Multimédia".

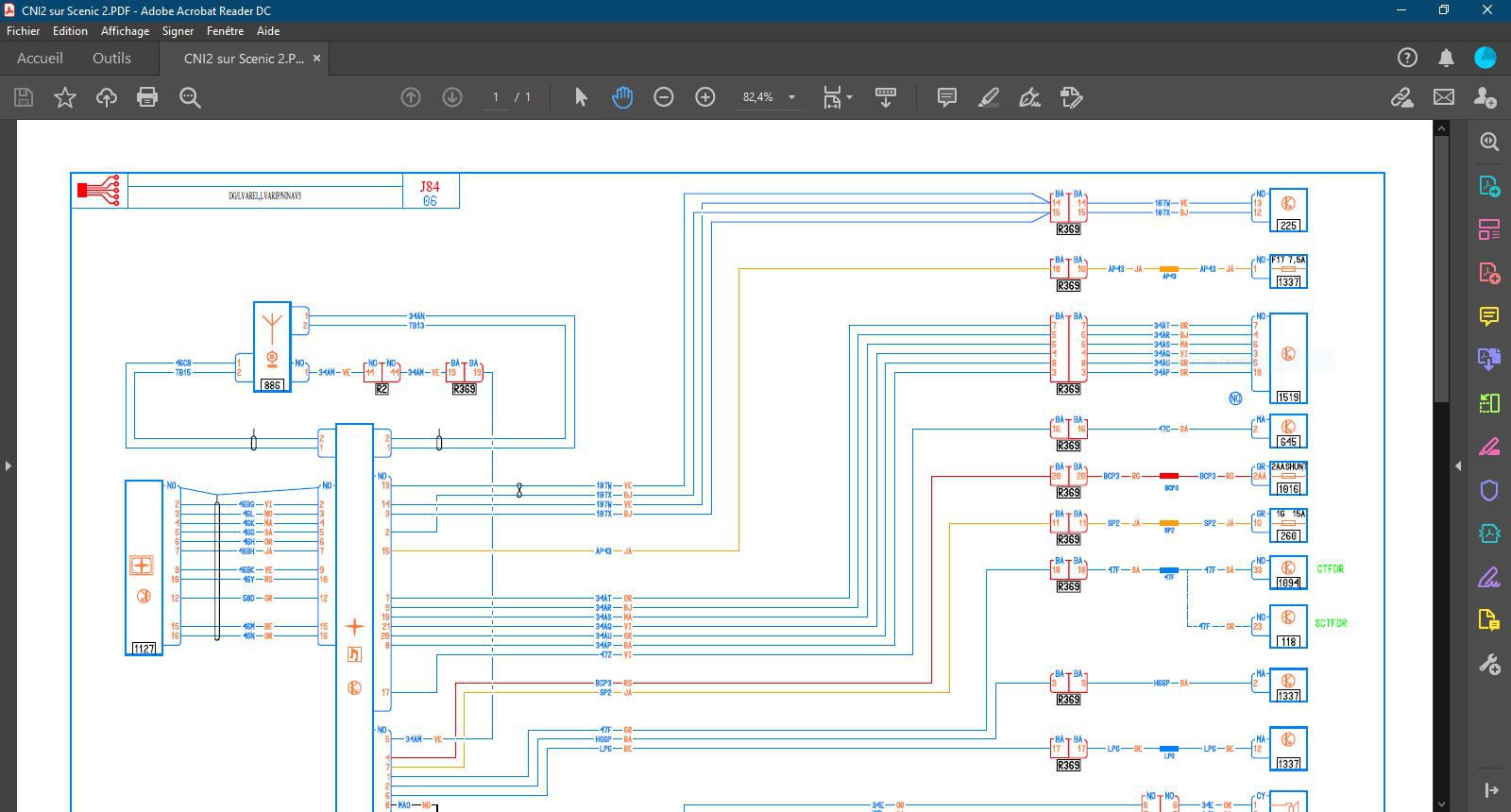

clic pour agrandir
