Message Jeu 09 Juil, 2009 21:09:01

Bonsoir,

J'ai toujours un vilain rossignol derrière mon compteur et il me rend complètement dingue :crazy: . C'est pour cela, que j'ai voulu voir ce qui se passait derrière mon compteur et je vous joins les photos avec toutes les précautions à prendre pour les différents élements à déposer. :ouioui:

Je n'ai pas débranché le compteur, car j'ai vu sur des files, que parfois, il perd le kilométrage. :aieu:

Mais avant de commencer, je voulais remercier Cassetn pour ses conseils. :ouioui:

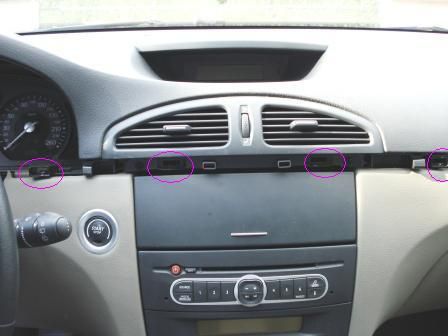

Sortir la baguette en tirant fermement dessus
clic pour agrandir

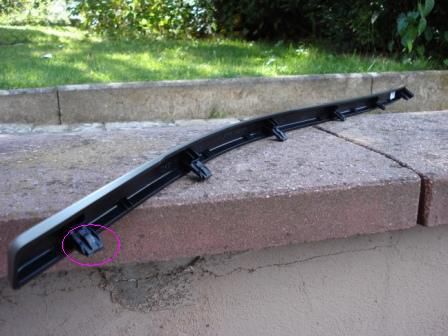

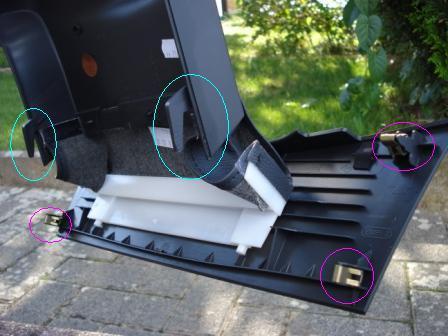

sur cette photo, vous pourrez voir les clips
clic pour agrandir

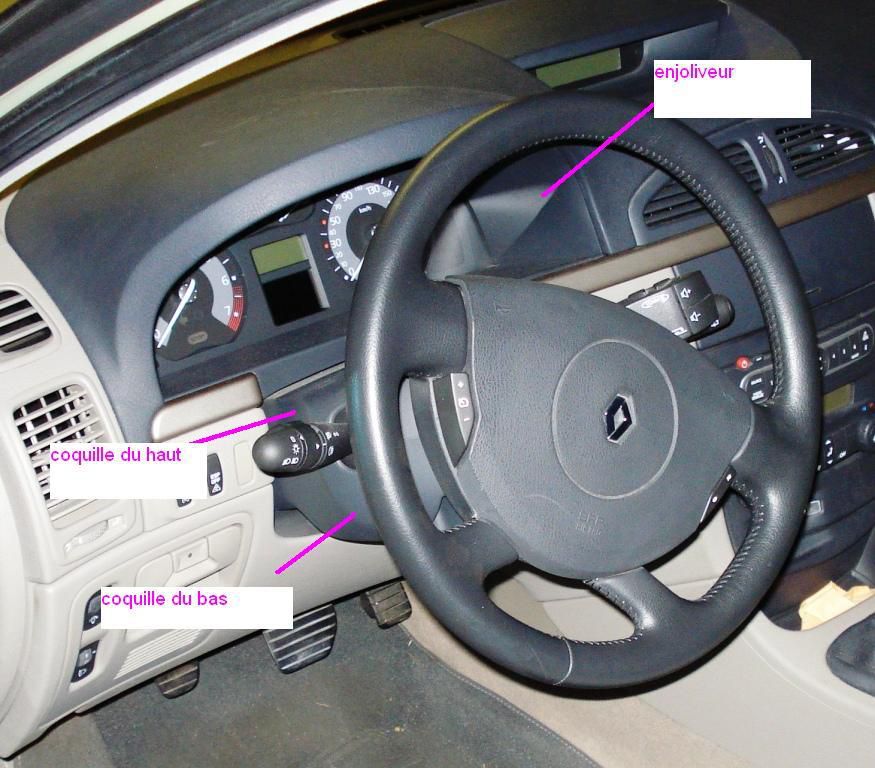

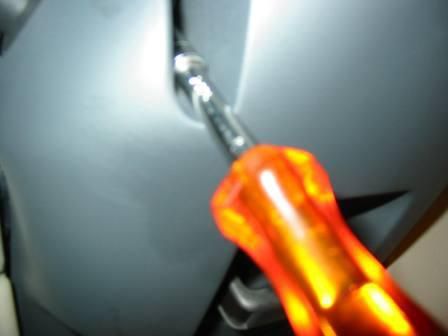

Mettre le volant au plus bas, puis desserrer les 2 vis torx 20 de la coquille du bas.
clic pour agrandir
clic pour agrandir

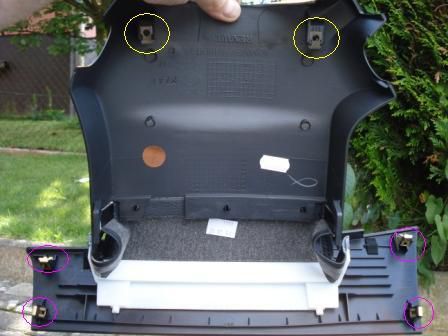

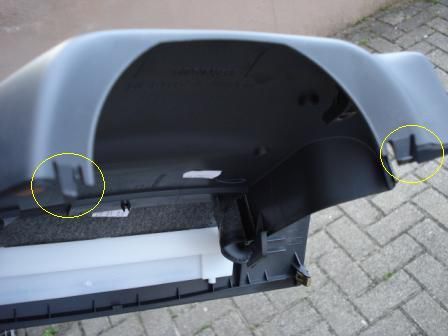

Ensuite, juste derrière le volant, appuyer sur les 2 ergots de la coquille du haut, puis elle se soulèvera, à ce moment là, il faudra la reculer pour la sortir puis tirer fermement vers le haut afin de libérer les 4 clips en rose. Et en jaune, ce sont les fixations des 2 vis déposées précédemment.
clic pour agrandir
clic pour agrandir

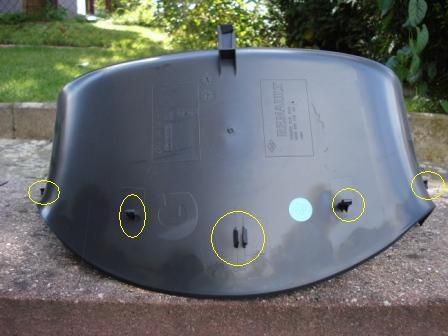

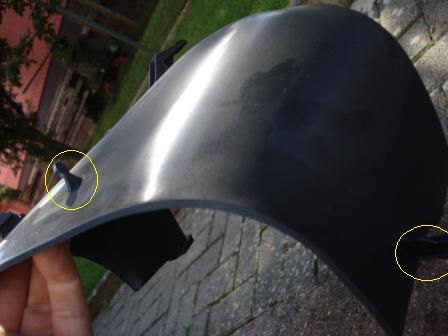

Maintenant, il faudra déclipser l'enjoliveur du compteur, en le prenant au milieu et de pousser vers le bas afin de le dégager de la planche de bord et de le sortir des 2 trous ( à gauche et droite )
clic pour agrandir
clic pour agrandir

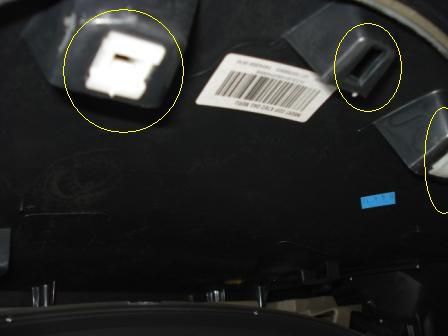

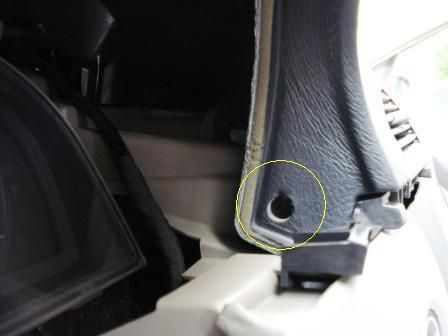

Ici, le trou de droite où s'emboite l'enjoliveur
clic pour agrandir

Et là, où se clipse l'enjoliveur dans la planche de bord
clic pour agrandir

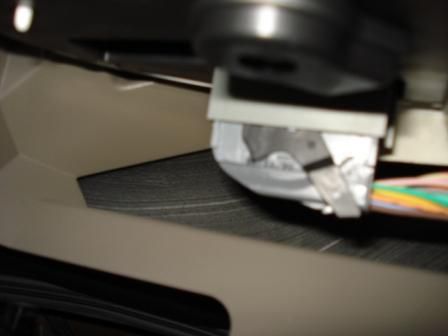

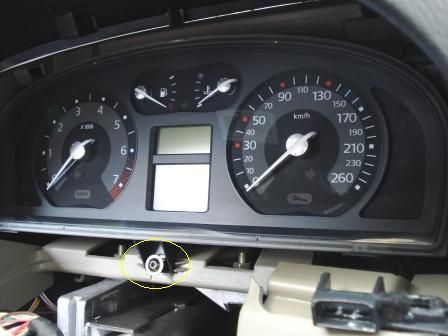

Enfin, il reste une vis à déposer et on peut sortir le compteur qui est monté sur un genre de charnière que l'on peut déboiter, puis débrancher les 2 connecteurs.
clic pour agrandir
clic pour agrandir
clic pour agrandir


Voilà, en remontant, je préconise de mettre un point de silicone sur les clips en rose de la coquille du haut car ces clips grésillent pas mal en roulant.
clic pour agrandir

_________________
j'aime le travail bien fait
Laguna 2 ph2 1.6 16s -> 121 000 km
206 1.4 XR -> 220 000 km
Yamaha FZ6N -> 29 000 km
last_editDernière édition par joellaguna2 le Jeu 09 Juil, 2009 21:19:37; édité 4 fois
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
patrick78
Losange d' Alu
Inscrit le: 30 Aoû 2005
Messages: 1421
Localisation: Vélizy 78140
Message Ven 10 Juil, 2009 07:59:56

Bonjour ,
Extra !
Et ton rossignol ,lui as-tu cloué le bec ?

_________________
Laguna II 2.0 IDE avril 2002 dynamique gris eclipse
jantes silverstone 17" .
195 000 kms au 11 Juin 2014
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
joellaguna2
Losange de Carton
Inscrit le: 10 Mai 2006
Messages: 436
Localisation: 67
Message Ven 10 Juil, 2009 10:43:30

Hélas mon ami :aieu:

j'ai roulé avec les caches déposés sur des routes accidentées, j'ai fixé 2 faisceaux qui auraient pû en être la cause mais il est tjrs là. :hum2:

J'ai vraiment l'impression que cela vienne du compteur mais cela me parait impossible car il ne s'agit que d'un circuit imprimé et le bruit est vraiment un "cleng cleng" :langue:

Pour en être sûr, j'aurais du rouler sans le compteur mais ma femme m'aurait fait un procès s'il avait perdu le kilométrage. :peur2: , mais j'y crois pas du tout.

J'ai également bien isolé la gaine du câble du petit ht-parleur mais je n'ai pas fait de test routier :mdr:

J'ai fixé un cable dans le compartiment moteur qui pourrait claquer contre le maitre cylindre sans succès. :nonnon:

Bref, je continue mes investigations en me concentrant plus particulièrement vers l'extérieur de la pdb.

J'ai pu constater que la coiffe supérieure est bien vissée sur la partie basse de la pdb et que la casquette de l'afficheur est à priori clipsée.

Bref, en résumé, la pdb est en 2 parties et je dois dire que la qualité de l'assemblage me semble OK, je n'ai rien cassé en démontant. :prie:

_________________
j'aime le travail bien fait
Laguna 2 ph2 1.6 16s -> 121 000 km
206 1.4 XR -> 220 000 km
Yamaha FZ6N -> 29 000 km
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
patrick78
Losange d' Alu
Inscrit le: 30 Aoû 2005
Messages: 1421
Localisation: Vélizy 78140
Message Ven 10 Juil, 2009 10:51:59

M...
Les bruits y a pas plus penibles a pister.
Sur la mienne j'avais comme un gresillement que l'on entendait a un certain regime.
Persuadé que ca venait de la console autoradio et ses environs .J'ai tout démonté sans rien trouvé et en refixant ,isolant tout ce qui me semblait en etre l'origine ,mais ,rien.
Et un jour ma femme tripote le plafonnier pour l'alumer et là ...le bruit disparait.
C'etait le cabochon qui vibrait.
comme quoi un bruit,dans une caisse, ne vient pas forcement de là d'ou on croit qu'il vient.
et tant qu'on a pas trouvé ca devient une obsession.
Bonne chasse

_________________
Laguna II 2.0 IDE avril 2002 dynamique gris eclipse
jantes silverstone 17" .
195 000 kms au 11 Juin 2014
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
joellaguna2
Losange de Carton
Inscrit le: 10 Mai 2006
Messages: 436
Localisation: 67
Message Sam 11 Juil, 2009 09:58:53

Merci pour cette piste Patrick :ouioui:

j'ai par ailleurs déjà coincé des bouts de papier dans les miroirs de courtoisie car ces derniers ne sont que pris en sandwich dans leur support mais tjrs le volatile :ko:

je suis déjà aller chez Renault pour la faire reprendre contre autre chose mais l'offre de reprise frise le ridicule càd 9 000 € pour une auto de 3 ans avec 45 000 km (valeur à l'achat 24 500 €) et Citroen et Peugeot n'en veulent pas :bluecry:

bref je continue mes investigations :mdr:

_________________
j'aime le travail bien fait
Laguna 2 ph2 1.6 16s -> 121 000 km
206 1.4 XR -> 220 000 km
Yamaha FZ6N -> 29 000 km
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
joellaguna2
Losange de Carton
Inscrit le: 10 Mai 2006
Messages: 436
Localisation: 67
Message Sam 25 Juil, 2009 16:29:43

hello encore moi :lol2:

en feuillletant ma RTA, je viens de me rendre compte que je n'avais pas la pièce n°4 insonorisant sous le pédalier voir photo :mrgreen:

il me semble que cette pièce fût oubliée lorsque Renault m'avait réparer l'anomalie ESP :langue:

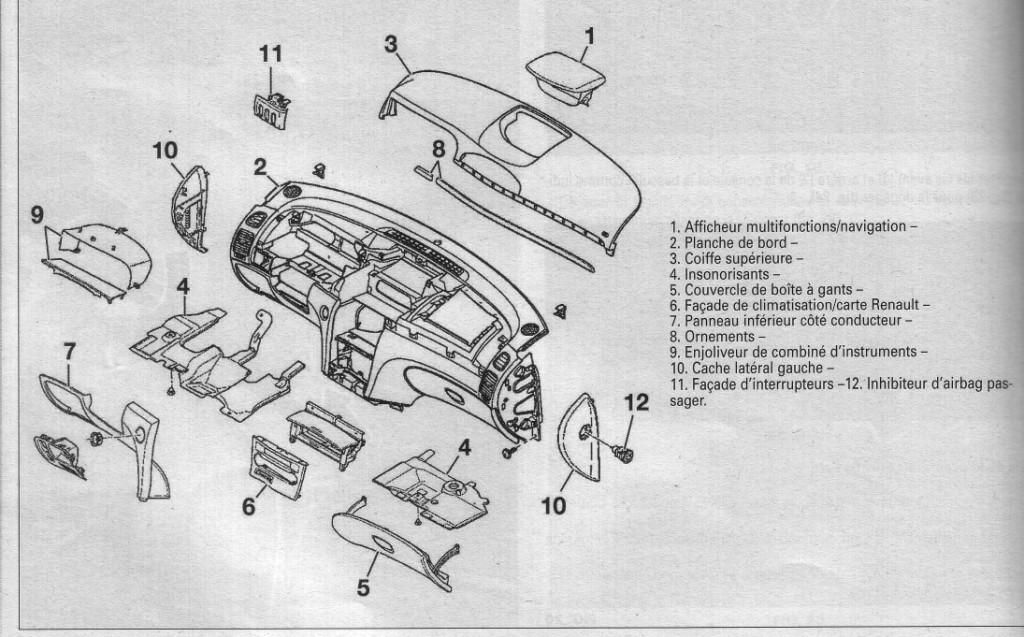

à votre avis, cette pièce :

- filtre-t-elle que les bruits de roulements du train avant ?
- les éventuelles grigri qui me rendent dingues ? :crazy:
- ou les 2 ?

cette pièce pourrait coûter combien chez renault ? :pense:

clic pour agrandir

_________________
j'aime le travail bien fait
Laguna 2 ph2 1.6 16s -> 121 000 km
206 1.4 XR -> 220 000 km
Yamaha FZ6N -> 29 000 km
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
patrick78
Losange d' Alu
Inscrit le: 30 Aoû 2005
Messages: 1421
Localisation: Vélizy 78140
Message Lun 27 Juil, 2009 08:25:57

Bonjour ,
Si ca fait pas trop longtemps ,peut-etre que le garage peut t'expliquer et les remettre.
Apres ce n'est peut-etre pas trop cher.
Si ces pieces sont decrites comme etant insonorisant ,c'est que ca doit le faire ,mais sont-elles efficaces ? :pense:
A tenter ,car tant que ne les aura pas tu auras des doutes

_________________
Laguna II 2.0 IDE avril 2002 dynamique gris eclipse
jantes silverstone 17" .
195 000 kms au 11 Juin 2014
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
joellaguna2
Losange de Carton
Inscrit le: 10 Mai 2006
Messages: 436
Localisation: 67
Message Lun 27 Juil, 2009 11:02:48

patrick78 a écrit:
Bonjour ,
Si ca fait pas trop longtemps ,peut-etre que le garage peut t'expliquer et les remettre.
Apres ce n'est peut-etre pas trop cher.
Si ces pieces sont decrites comme etant insonorisant ,c'est que ca doit le faire ,mais sont-elles efficaces ? :pense:
A tenter ,car tant que ne les aura pas tu auras des doutes


si si cela fait 16 mois !! :mdr:

et cette énorme concession, même si j'y serai aller le lendemain, aucune chance d'y remettre la main dessus. :aw:

elle est réellement pitoyable entre les clips cassés et pas remis et j'en passe mais bon on ne va pas dénigrer cette très belle concession à l'architecture magistrale faite de verre. :lol2:

_________________
j'aime le travail bien fait
Laguna 2 ph2 1.6 16s -> 121 000 km
206 1.4 XR -> 220 000 km
Yamaha FZ6N -> 29 000 km
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
joellaguna2
Losange de Carton
Inscrit le: 10 Mai 2006
Messages: 436
Localisation: 67
Message Lun 17 Aoû, 2009 15:59:06

hello

je viens de commander cet insonorisant prix ttc : 27.60 € et quelques clips.

livraison mercredi, on verra le résultat... :prie:

_________________
j'aime le travail bien fait
Laguna 2 ph2 1.6 16s -> 121 000 km
206 1.4 XR -> 220 000 km
Yamaha FZ6N -> 29 000 km
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
bidouiltronic
Losange d' Acier
avatar
Inscrit le: 11 Avr 2005
Messages: 1810
Localisation: 65
Message Lun 17 Aoû, 2009 17:39:27

salut,
j'ai connu un probléme de rossignol insuportable coté planche de bord au debut de ma laguna et aprés recherche j'avais trouvé que ça venait des compas du capot moteur !
si tu as le même probléme c'est simple pour verifier tu préouvre ton capot (tu laisse juste le cran de surreté puis tu fait un éssais roulant pour voir !
si le bruit disparait tu dois chercher coté compas :mrgreen:

_________________
MA SOCIETÉ :

RPM MULTIMEDIA ! SPÉCIALISÉE RÉPARATION COMPTEURS TOUTES MARQUES !
180€ FORFAIT SCENIC II DÉLAIS 3 JOURS GARANTIE 1 AN . http://rpm-multimedia.fr/
passion :
R11 "électronic automatic" de 1983 (rare seulement 200 exemplaires) visible ici et [LAGUNA II] 2.2 dci bva initiale http://www.planeterenault.com/forum/viewtopic.php?t=13356
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé Voir la position géographique du membre Visiter le site web de l'utilisateur
joellaguna2
Losange de Carton
Inscrit le: 10 Mai 2006
Messages: 436
Localisation: 67
Message Lun 17 Aoû, 2009 17:51:46

bidouiltronic a écrit:
salut,
j'ai connu un probléme de rossignol insuportable coté planche de bord au debut de ma laguna et aprés recherche j'avais trouvé que ça venait des compas du capot moteur !
si tu as le même probléme c'est simple pour verifier tu préouvre ton capot (tu laisse juste le cran de surreté puis tu fait un éssais roulant pour voir !
si le bruit disparait tu dois chercher coté compas :mrgreen:


wouah maitre bidouiltronic s'intéresse à mon Pb. :D

merci pour le compas, avec la fonction recherche j'avais trouvé le sujet du compas, d'ailleurs la laguna 2 phase 2 a bien une mousse à ce niveau là. :ouioui:

mais je vais quand même faire le test que tu me conseilles.

merci à toi. :mrgreen:

_________________
j'aime le travail bien fait
Laguna 2 ph2 1.6 16s -> 121 000 km
206 1.4 XR -> 220 000 km
Yamaha FZ6N -> 29 000 km
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
joellaguna2
Losange de Carton
Inscrit le: 10 Mai 2006
Messages: 436
Localisation: 67
Message Ven 21 Aoû, 2009 10:05:14

bon bah comme prévu, cet insonorisant n'a pas calmé mon rossignol :crazy:

bref mon épouse m'a dit qu'elle aurait préféré mettre 30€ de carburant à la place de cette pièce, elle n'a pas tort pour une fois, mais cela fait quand même plus propre sous le pédalier. :mdr: :mdr:

_________________
j'aime le travail bien fait
Laguna 2 ph2 1.6 16s -> 121 000 km
206 1.4 XR -> 220 000 km
Yamaha FZ6N -> 29 000 km
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
joellaguna2
Losange de Carton
Inscrit le: 10 Mai 2006
Messages: 436
Localisation: 67
Message Mar 29 Sep, 2009 14:12:52

Hello

pour ceux qui ont toujours voulu savoir comment démonter la casquette centrale :

Déclipser virilement vers le haut :mdr:, on peut déjà voir les 2 clips plastiques.

clic pour agrandir

clic pour agrandir

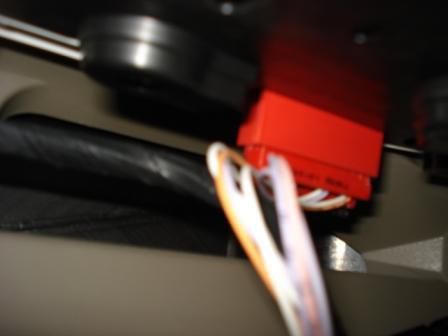

les connecteurs à l'arrière :
clic pour agrandir

gros plan sur un clip métallique :
clic pour agrandir

gros plan sur un insert pas utilisé chez moi, mais je pense que la version avec GPS utilise en plus des vis.
clic pour agrandir

Pour ma part, j'ai mis des points de silicone sur les clips métalliques car je pense qu'ils grésillent chez moi. :crazy:

Une fois de plus, je confirme que l'assemblage est correct et bien ajusté. :ouioui:
