[Laguna II] [Topic Unique] Carte 3 boutons réparée!
Planète Renault Index du Forum > Technique [Electronique-Electrique]
RTA
Partenaire


_____________
Partenaire officiel
panda22
Petit nouveau
Inscrit le: 07 Jan 2009
Messages: 1
Message Mer 07 Jan, 2009 17:22:38

Bonjour,
D'abord bonne et heureuse année 2009 à tous.
J'ai un petit probleme avec ma Laguna 2 ph1 de 2003. Ma carte de démarrage avait un bouton défectueux. Et en ouvrant la carte avec un cutter, j'ai arraché un composant :peur2: ( resistance?) que je ne retrouve pas. Quelqu'un aurait le schéma de la carte ou pourrait m'indiquer quel type de composant est manquant ?

en bas a droite avec le trait rouge


:prie:

Cordialement
last_editDernière édition par panda22 le Mer 07 Jan, 2009 17:23:35; édité 1 fois
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
bidouiltronic
Losange d' Acier
avatar
Inscrit le: 11 Avr 2005
Messages: 1810
Localisation: 65
Message Sam 07 Fév, 2009 21:25:13

je viens de découvrir ta question :mrgreen:
si tu n'a toujours pas trouvé la réponse contacte moi car j'ai réparé ma carte 3 boutons la semaine dernière (pour la 3 éme fois en 3 ans) et comme elle n'est pas encore recollée mais simplement scotchée pour essais (concluants semble t'il a ce jour) je pourrais la re ouvrir pour identifier cette piece manquante . :evil:
voilà :wink:

_________________
MA SOCIETÉ :

RPM MULTIMEDIA ! SPÉCIALISÉE RÉPARATION COMPTEURS TOUTES MARQUES !
180€ FORFAIT SCENIC II DÉLAIS 3 JOURS GARANTIE 1 AN . http://rpm-multimedia.fr/
passion :
R11 "électronic automatic" de 1983 (rare seulement 200 exemplaires) visible ici et [LAGUNA II] 2.2 dci bva initiale http://www.planeterenault.com/forum/viewtopic.php?t=13356
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé Voir la position géographique du membre Visiter le site web de l'utilisateur
philconors
Petit nouveau
Inscrit le: 25 Fév 2009
Messages: 1
Message Mer 25 Fév, 2009 18:59:15

Bonjour à tous,

Un composant s'est fait la malle lors de l'ouverture de la carte (un coup de cutter en trop...)

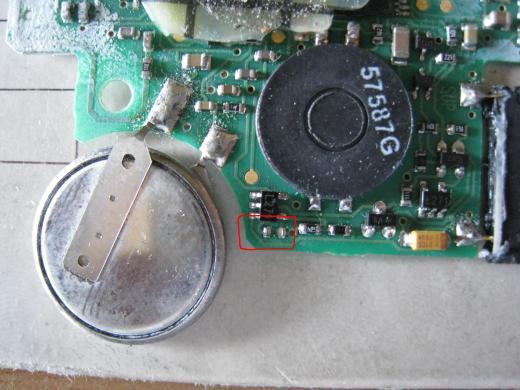

Quelqu'un connait la valeur de la résistance entourée en rouge ?

Merci d'avance !

A bientôt.

   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
chaudron
Nouveau
Inscrit le: 28 Juil 2005
Messages: 23
Message Sam 28 Fév, 2009 19:19:06

Je viens vous remercier pour vos astuce sur la carte laguna, la mienne est une carte 2 boutons

J'étais obligé de tordre ma carte pour pouvoir ouvrir mes portières.

Donc en suivant la procèdure d'ouverture de la carte avec un cutter en faisant attention, j'ai découvert que le bouton était cassé, le sertissage était HS

J'ai donc remis les pièces en place une par une et je les ai maintenu avec de la patte à fixe

Ensuite pb de connexion, car en tordant un peu la carte cela marchait par moment. Après recherche il y avait un souci au niveau de la puce. J'ai repris 2 soudures sur les pattes à l'extrémité (coté intérieur de la carte)


Remonté les 2 parties avec de la Loctite il cela fonctionne très bien
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
paquito13
Petit nouveau
Inscrit le: 07 Juin 2009
Messages: 1
Message Dim 07 Juin, 2009 12:51:50

Salut
Après ouverture de ma carte 3 bouton j'ai perdu un composant si quelqu'un saurait me dire la référence de celui ci.
Merci.

clic pour agrandir
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
SOLEX
Nouveau
avatar
Inscrit le: 20 Fév 2008
Messages: 40
Localisation: BOUSBECQUE
Message Lun 22 Juin, 2009 19:45:44

et bien comme tout le monde une de mes cartes ne fonctionne plus

j'ai donc ouvert comme expliqué dans le topic


mes 2 "boutons" sont partis de la carte
en plus en ouvrant la carte j'ai du enlever le petit composant qui doit faire office de lampe rouge et je ne l'ai pas retrouvé

je ne sais pas comment vous faites pour ressouder les "boutons" je ne vois même pas les contacts

mais n'ayant plus "la lampe"
est elle encore réparable
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
SOLEX
Nouveau
avatar
Inscrit le: 20 Fév 2008
Messages: 40
Localisation: BOUSBECQUE
Message Lun 22 Juin, 2009 19:48:27

RiX a écrit:
ça y est ouverte proprement, là je vais souder puis je vais essayer !!

réparé YESSSS !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!


Je répare vos cartes pour 30€ ::yeah_009::


j'aurais du lui expédier ma carte
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
cla88hac
Nouveau
Inscrit le: 15 Juil 2004
Messages: 22
Message Lun 24 Aoû, 2009 18:59:04

bonjour
Ma carte mains libres fonctionne maintenant de façon aléatoire. Elle marche à peu près si je presse fortement sur l'endroit où sont les soudures de la pile. Sans doute une soudure en train de lâcher. Plutôt que de décoller la carte, ce qui n'a pas l'air facile, ne serait-il pas possible d'envoyer une giclée de produit "contact" enaérosol par l'orifice de la pile? (ça m'a déjà rendu service pour remettre en état des potentiomètres!). Pour l'instant je n'ai pas osé de peur de faire plus de dégâts. Heureusement, ma carte de secours à deux boutons, neuve puisqu'elle n'avait jamais servi, va très bien.
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
SIPT
Petit nouveau
avatar
Inscrit le: 08 Oct 2010
Messages: 3
Localisation: 33500
Message Sam 09 Oct, 2010 14:00:17

bybuss a écrit:


Bonjour, le composant recherché par Clo91 est un transistor NPN en format CMS de marquage NG ou N6, je pencherais plus pour NG, mais je n'ai pas de correspondance. Normalement un simple transistor de commutation du style d'un BC550 mais au format CMS devrait faire l'affaire.

Toutefois, un cutter un peu profond m'a fait perdre trois résistance, les deux au dessus de ce transistor marqué 473 et la deuxième je pense 3x3 donc 4.7K et en gros 3.3K mais en dessous il y en a une dont je ne peux arriver a distinguer les chiffre sur l'image, je pencherais pour 474 soit 47K mais est ce quelqu'un aurait une carte comme ça d'ouverte pour me préciser les chiffres exacts.

En vous remerciant par avance
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
SIPT
Petit nouveau
avatar
Inscrit le: 08 Oct 2010
Messages: 3
Localisation: 33500
Message Sam 09 Oct, 2010 14:03:42

paquito13 a écrit:
Salut
Après ouverture de ma carte 3 bouton j'ai perdu un composant si quelqu'un saurait me dire la référence de celui ci.
Merci.

clic pour agrandir


Bonjour, le composant que tu cherche est un condensateur CMS. En le mesurant sur la carte j'obtient du 1.25nF. C'est un type céramique non polarisé, pour information
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
tirolien
Losange de Carton
Inscrit le: 30 Juin 2007
Messages: 140
Message Ven 15 Oct, 2010 09:11:11

bonjour a tous
je viens de me payer les 9 pages du post et je voudrais revenir sur un point important de ce sujet en marge de la defaillance des carte ,il est question a un moment de la fermeture des vitres carte enlevée ,si vous laissez les vitres ouvertes et etes en dehors de la voiture il suffit de faire un appui long sur la fermeture et les 4 vitres se ferment ,ça evite de remonter en voiture de remettre le contact de remonter les vitres de retirer la carte etc etc

_________________
J5td 150000km 1989 en pleine forme
206 HDI 190000km 2002 tjr en activité
laguna 2.2 220000km 2002 tjr en activité
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
cdlr27
Petit nouveau
avatar
Inscrit le: 16 Jan 2009
Messages: 2
Localisation: Bourgtheroulde (27)
Message Ven 05 Nov, 2010 10:44:35

Bonjour, mon véhicule : Laguna II 2004 ESS BVA Privilège.
j'ai également ma carte ML qui m'abandonne. Ce fût graduel, abandon du ML, puis plus de fonctionnement global. Le voyant rouge ne fonctionne plus.

Echange de pile avec la deuxième carte 2 boutons. Toujours pareil.

Recherche sur le web et on arrive sur cet excellente discussion sur ce défaut.

Achat (chez ALLBATTERIES) de deux piles CR1620 pour rafraichir celles des deux cartes et de l'accu VL2020 pour l'intervention Commando. Coût total avec livraison gratuite : 11,57 euros.

Après échange de l'accu, avec une pile neuve, la carte a retrouvée l'usage de ses trois boutons.

Mais pas le ML. :peur2:

J'ai regardé avec mes p'tits yeux si je voyais une soudure cassée, mais rien d'évident.

Que puis-je faire d'autre ?.

ci-dessous ma carte après l'échange accu.

Marcel

[img][/img]

_________________
Laguna II Ess 2.0 BVA Privilège Juin 2004
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
mushi
Nouveau
Inscrit le: 25 Nov 2007
Messages: 30
Message Mar 18 Jan, 2011 19:31:30

Bonjour, je me pose la question suivante par rapport à cet accu!

Il est rechargeable et ma question viens de là: quans on l'achète neuf il doit être surement peu voir pas chargé non?
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
fredb26
Nouveau
Inscrit le: 30 Jan 2011
Messages: 26
Localisation: nord drôme ( arthemonay)
Message Jeu 03 Fév, 2011 11:44:55

bonjours à tous !!
bon j ai ouvert ma carte 2 boutons .( waouuuu pas facile).
aprés avoir décollé la carte electronique ou il y a toute les petits bidules electronique, je me suis aperçu que c est un des 2 bouton ou l on appui dessus qui est désoudé ....
pouvez vous me dire comment vous faites pour pouvoir resouder ce truc,avec quel appareil , car c est vraiment petit et je vois pas comment le faire !!
merci d avance pour vos réponses si précieuses !!!!!
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
dbzh
Petit nouveau
Inscrit le: 14 Juil 2007
Messages: 7
Message Jeu 21 Avr, 2011 00:30:51

Je reprend le sujet,
moi j'ai une laguna 2 ph2 avec une carte main libre qui déconne, j'ai donc cherché et lu les 9 pages... mais je n'ai rien trouvé concernant les ML de la Phase 2.

Donc le problème c'est que je suis obligé d'utiliser la clef de secoure pour ouvrir et fermer la voiture + insertion de la carte pour démarrer.

Pas de souci de bouton cassé, j'ai bien la led rouge qui s'allume lorsque je presse n'importe quel bouton mais rien ne marche.

J'ai réussi à démonter la carte sans rien casser ouf mais je ne vois aucune photo de ma carte suis-je le seul à avoir ce problème avec cette carte ?
avez vous une idée ?

d'avance merci
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
DAVID_18
Losange de Bronze
avatar
Inscrit le: 05 Mai 2008
Messages: 3959
Localisation: Saint Doulchard (Bourges)
Message Jeu 21 Avr, 2011 10:26:49

ta pile est en bon état

_________________
David

Laguna II.2 130 Fap Initiale berline 05/07 aileron jantes sylverstone 17" 138 000 km (14/10/14)
Madame : clio campus.com 1.2 16V 05/11, régulateur limiteur, clim auto et roue de secours, roue dyna 20000 kms
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé Voir la position géographique du membre
dbzh
Petit nouveau
Inscrit le: 14 Juil 2007
Messages: 7
Message Jeu 21 Avr, 2011 12:07:25

Je n'ai pas ma seconde clef avec moi pour tester la pile mais quand j'appuie sur les boutons j'ai bien une lumière rouge.
Je pense que la pile est bonne.
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
DAVID_18
Losange de Bronze
avatar
Inscrit le: 05 Mai 2008
Messages: 3959
Localisation: Saint Doulchard (Bourges)
Message Jeu 21 Avr, 2011 13:57:55

pas forcement, quand la pile devient faible, tu perds le main libres.

Change de pile (prend une neuve), ça ne coute pas bien cher

_________________
David

Laguna II.2 130 Fap Initiale berline 05/07 aileron jantes sylverstone 17" 138 000 km (14/10/14)
Madame : clio campus.com 1.2 16V 05/11, régulateur limiteur, clim auto et roue de secours, roue dyna 20000 kms
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé Voir la position géographique du membre
