[Mégane II] CNI2 - utiliser la commande au volant avec une interface

Bonjour,

Suite a l'achat d'une Megane II.2 équipé du CNI2 j'ai souhaité utiliser le satellite de commande au volant avec mon autoradio équipé d'une interface.

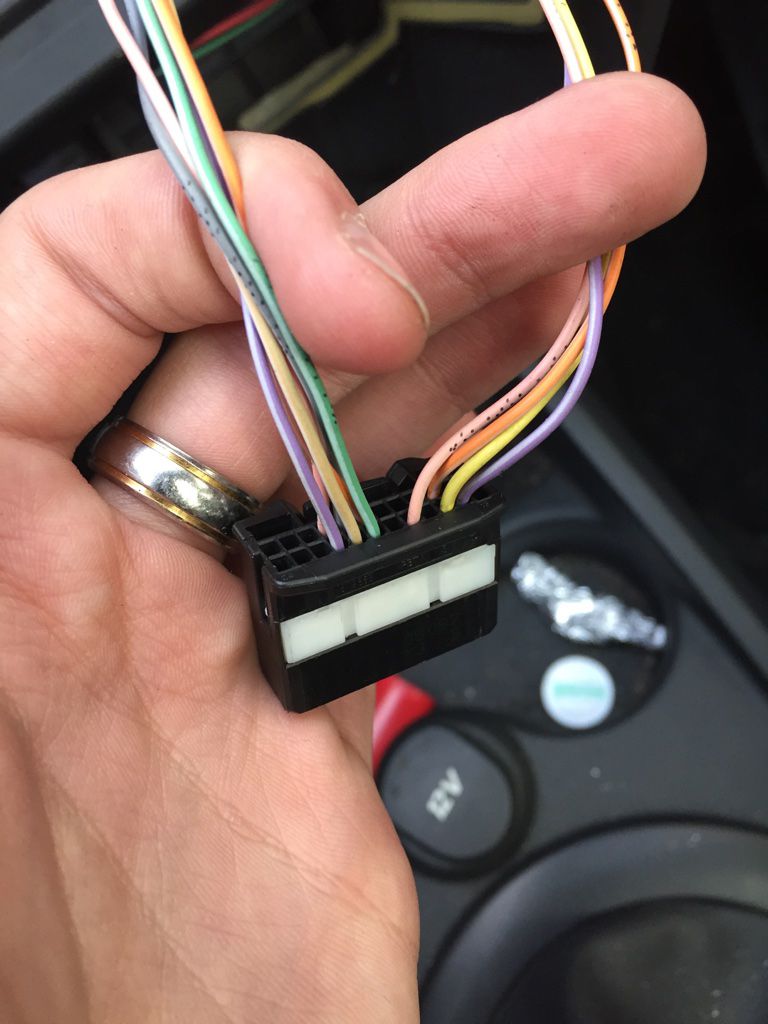

Pour se faire voici le connecteur en question du CNI2 avec les fils du satelite :
clic pour agrandir

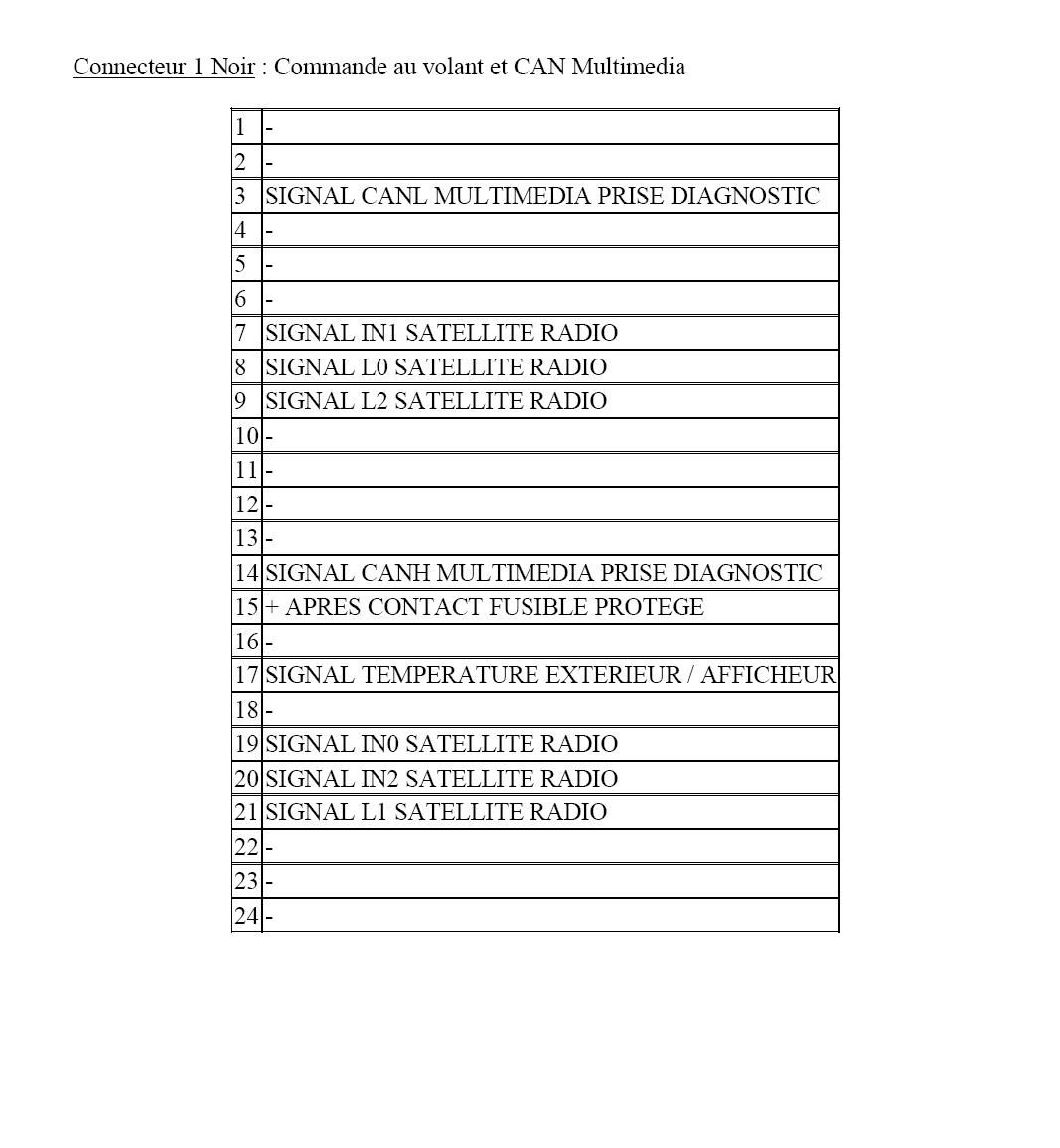

Et voici le pinout :
clic pour agrandir
Merci suztl :
http://www.gps-carminat.com/forum/viewtopic.php?f=5&t..805acc063da8685#p761

Les pins intéressants sont ceux-ci :
- 7 : SIGNAL "IN1" SATELLITE RADIO
- 8 : SIGNAL "L0" SATELLITE RADIO
- 9 : SIGNAL "L2" SATELLITE RADIO
- 19 : SIGNAL "IN0" SATELLITE RADIO
- 20 : SIGNAL "IN2" SATELLITE RADIO
- 21 : SIGNAL "L1" SATELLITE RADIO

Pas très explicite pour le câblage je tombe donc sur ceci :
- 7 : A1
- 8 : B1
- 9 : A2
- 19 : B3
- 20 : A3
- 21 : B2
Merci alienpl :
http://www.gps-carminat.com/forum/viewtopic.php?f=5&t..&start=144#p5590

On va donc récupérer ces fils pour les connecter à un afficheur Renault compatible (Update List) :
AFFA2 - Ref : 8200350498

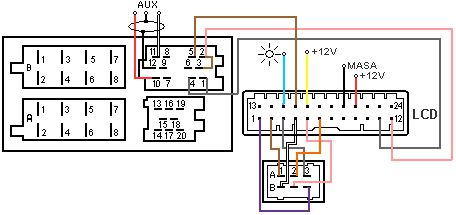

Dont voici le pinout :
clic pour agrandir

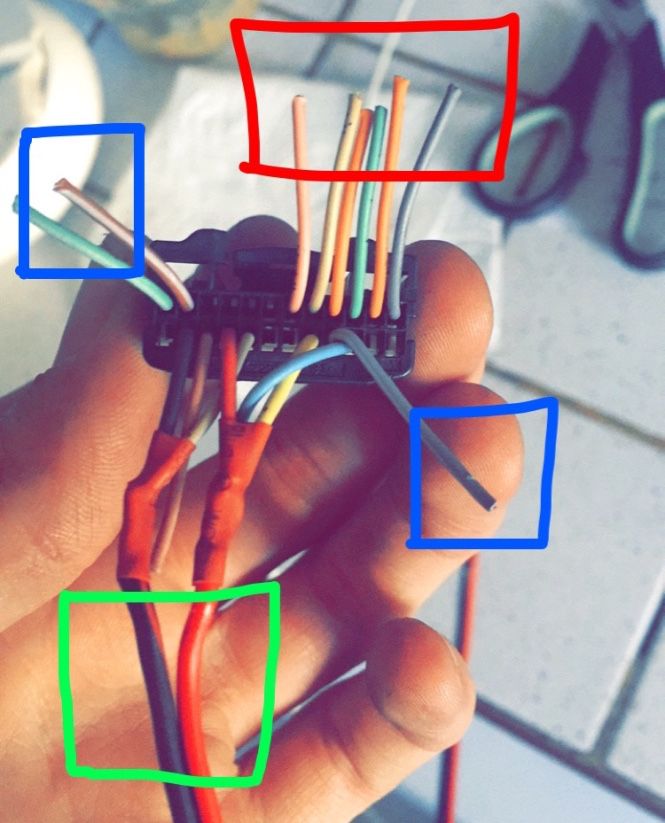

Voici le connecteur :
clic pour agrandir
- En bleu : Liaison CAN (Connecteur jaune)
pin 11, 12, 16

- En vert : Alimentation
+12 : pin 17, 21. Masse : pin 20, 23

- En rouge : Liaison satellite
pin 1...6

On connectera du coup les pins comme ceci :
Les couleurs peuvent changer fié vous au n° des pins.
CNI2 vers AFFA2
- 7 Orange : 2 Orange
- 8 Gris : 4 Orange (Bis)
- 9 Rose : 6 Rose
- 19 Vert : 1 Gris
- 20 Rose : 3 Vert
- 21 Violet : 5 Marron

Par soucis de propreté j'évite le plus possible de modifier le faisceau électrique.
La chose intéressante voyez-vous concerne le connecteur en lui même.
Exactement le même entre celui du CNI2 et celui du AFFA2.
je pense donc retirer les pins du connecteur AFFA2 pour y mettre ceux du CNI2.

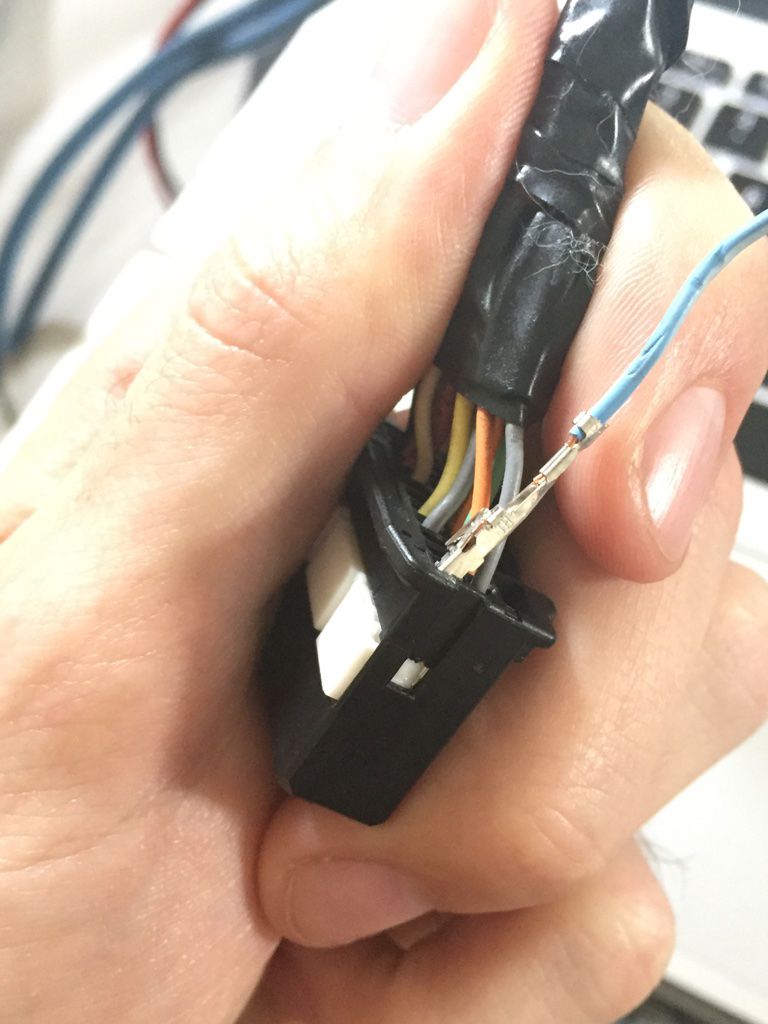

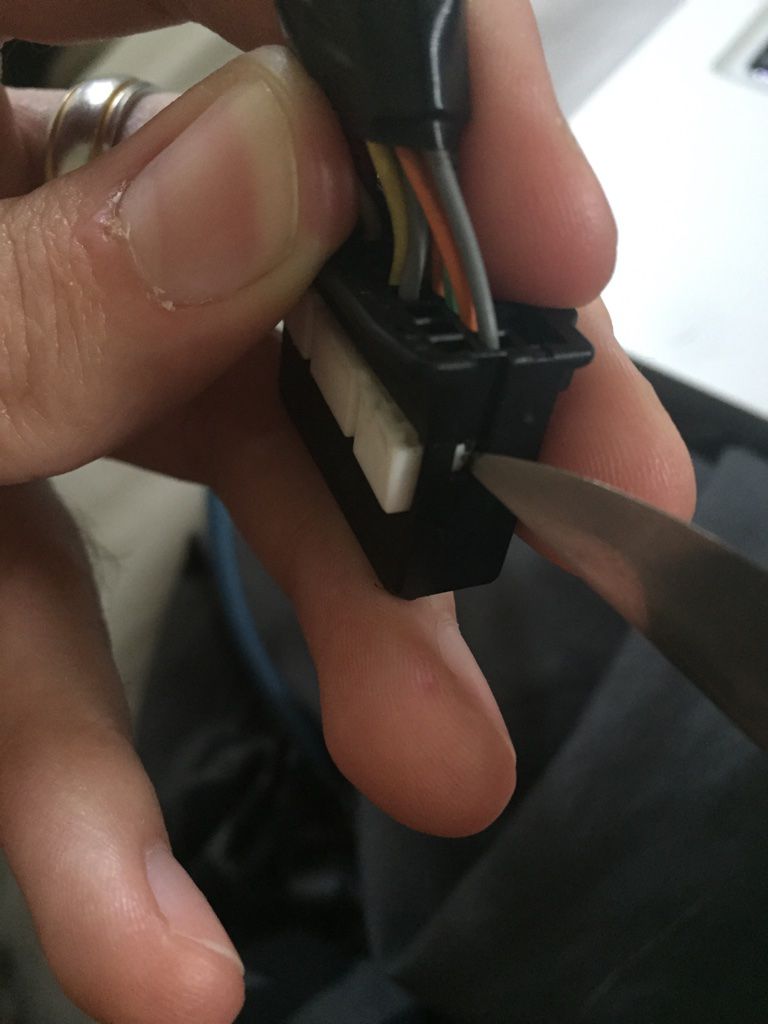

Pour retirer les pins il faut pousser de chaque côté du connecteur la partie en plastique blanche vers l'extérieur comme sur la photo ci-dessous pour libérer le pin puis extraire le fil vers le haut.
clic pour agrandir clic pour agrandir

Il suffit maintenant de placer les fils au bon endroit pour que la liaison satellite soit relié.

Maintenant en connectant le 12v et la masse, on a accès au trois fils du bus CAN que l'ont peut utiliser directement sur l'interface de l'autoradio.

___________________________

Pour l'instant je n'ai pas essayé, mais dans un avenir proche je le mettrais en place pour vous dire si le câblage des fils du satellite est OK.

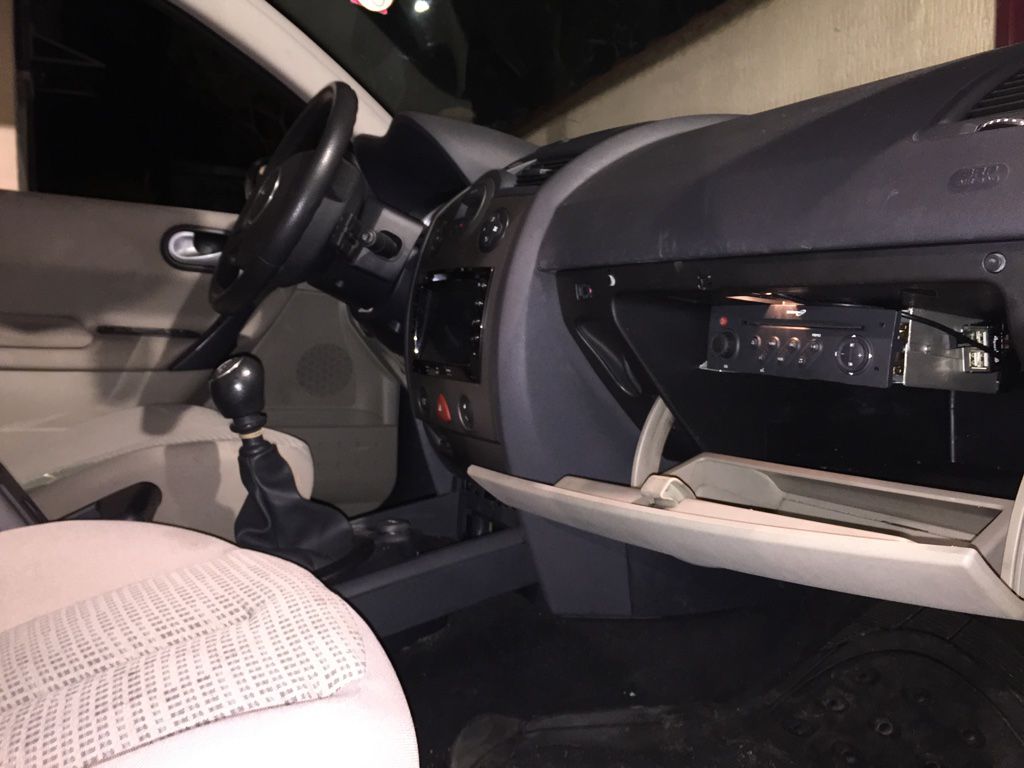

J'ai actuellement un post double-din et j'ai mit le CNI2 dans la boite à gant comme ceci :
clic pour agrandir
l'AFFA2 ira au dessus de la boite à gant.
je dois encore faire un trou pour le passage des fils pour l'allimenter, je vous expliquerait ca dans un futur post a part :wink:
_________________
Vincs.
Bonjour, je serai intéressé de savoir si cela marche et le processus a suivre pour le mettre en place car je viens de recevoir mon poste gps 2din et a l'origine ma megane était équipé du GPS , donc compliqué pour la reprise de commande au volant.
A parement je devrais relier la connexion noir vers la jaune, mais comment et quels fils ??


j2c
Membre d'honneur
Message Mer 17 Oct, 2018 13:10
Le connecteur Jaune est le connecteur reliant le CNI2 à la motorisation de l'écran.

Le connecteur 24 voies noir est celui qui est présenté plus haut.

C'est quoi le poste que tu as acheté ? la doc fait-elle état d'une compativilité avec des commandes aux volant filaires. ? Tuner list ? Update list. ?

Si c'est tuner-list, il te faudra trouver un afficheur déporté (et le glisser quelque par dans l'habitacle).. pour recâbler la commande au volant sur l'afficheur, et l'afficheur sur le poste via un bus i2c (2 fils)

Si c'est un update list, ça sera la même tambouille sauf que c'est un bus CAN.
_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 140 000km (compteur phase 2),GPS CNC,
Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
http://j2c.org
Apparemment le jaune est pour la commande au volant, mais il soit manqué des branchements qui sont déportés sur la noire. Car il sont tous deux relier.

Poste chinois 2din avec canbus et tout le toutim

Merci de ton aide
j2c
Membre d'honneur
Message Mer 17 Oct, 2018 14:10
Je répète ce que j'ai dit sur le CNI2 la prise JAUNE est un branchement qui relie le CNI2 à la motorisation de l'écran. Il s'agit d'un bus CAN multimédia qui n'a rien à voir avec la commande au volant.

Contrairement aux autoradio tuner list et update list qui utilisent une prise jaune pour l'afficheur déporté et la commande au volant.


D'après ton poste chinois.. (dont on ne sait pas grand chose), je pense qu'il faudra que tu suives à la lettre ce qui est noté dans le premier post de ce topic en récupérant un afficheur déporté update-list;
_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 140 000km (compteur phase 2),GPS CNC,
Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
http://j2c.org
Cela ma l'air compliqué (pour moi)
j2c
Membre d'honneur
Message Mer 17 Oct, 2018 15:10
C'est effectivement un peu chiadé à faire.
_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 140 000km (compteur phase 2),GPS CNC,
Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
http://j2c.org
Mon autoradio avec plus de détail: ( mais cela ne changera rien)
