[Cablage] Entrée hi Input sur ampli jensen xa2100 [Réglé]

Bonjour à tous,
je cherche depuis plusieurs jours, comment connecter deux sorties HP de mon auto radio, car il n'a pas de sortie RCA,
sur la prise Hi Input de cet Ampli, mais sans succes car les manuel de ce dernier, les(plans) indications ne sont pas très clair .

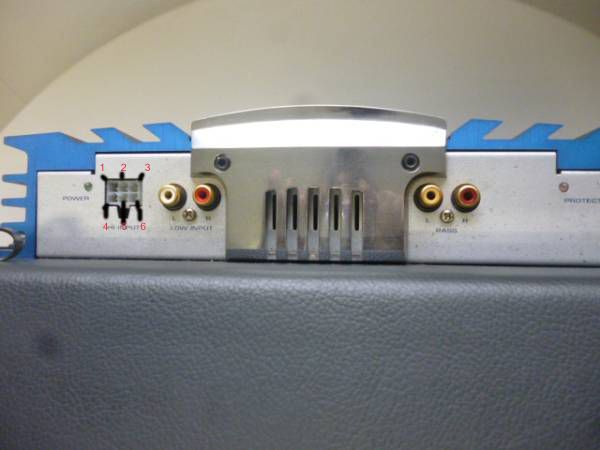

Pour être plus precis, je cherche à savoir où se trouve les entrées +/- coté Gauche et le +/- coté Droit, sur cette prise blanche rectangulaire qui comporte six trous( Hi Input ).
( déja 6 trous pour 4 fils, c'est pas logique pour moi. Même en sachant que eventuellement il y aurait peut être une masse en plus quelque part, ça ne fais que 5, mais bon). :oops:

clic pour agrandir
Merci d'avance de toute l'aide que vous pouriez m'apporter.
Cordialement JB :cool2:
Dernière édition par JBSOUNDJB le Jeu 23 Avr, 2015 23:04; édité 1 fois
j2c
Membre d'honneur
Message Jeu 23 Avr, 2015 23:04
Tu as une photo de la notice ?
_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 140 000km (compteur phase 2),GPS CNC,
Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
http://j2c.org
Manuel format .pdf

Page 5 :cool2:

Merci JB
j2c
Membre d'honneur
Message Ven 24 Avr, 2015 07:04
d'après ce que je comprend.

ta prise 6 broches s'attaque avec une prise fournie.

Cette prise contient 5 fils.

Un noir : masse

un blanc + pour le coté gauche, un blanc noir - pour le coté gauche
un gris + pour le coté droit, un blanc gris - pour le coté droit.

Sur certains autoradios, le - et la masse ne sont pas reliés ensemble . car la sortie est en mode bridge.
Il est donc important de ne pas remplacer le - par un masse.. mais bien de reprendre la sortie HP de l'autoradio.
_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 140 000km (compteur phase 2),GPS CNC,
Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
http://j2c.org
pedro78200
Administrateur
Message Ven 24 Avr, 2015 10:04
Je confirme tout ce que dis J2C... Le miens est branché comme ça.
_________________
NOUVEAU : Adhérez à l'association et bénéficiez (entre autres) du prêt d'une "valise" Can Clip prête à l'emploi + notices Renault.
Plus d'infos ici

Actuelles :
C5 Tourer Exclusive+ 2,2 HDi 204 2012 | Suzuki GSX650F | Scenic III Jade 2.0 dCi BVA 2011
Ok, j'avais bien compris tout ça moi aussi,

mais cela ne me dit pas où vont les + ou _ ou masse.

Cet Amplis m'as été donné il y a quelque année, et je le connectais en RCA.
Je n'ai pas cette fameuse prise blanche.
Par contre si j'arrive à savoir ce que je cherche, je m'en arrangerai sans soucis. :ouioui:

Merci quand même :wink: @plus.
_________________
Renault Espace IV Alyum Plus 2.0 DCI (FAP) 2007 Gris Eclypse
j2c
Membre d'honneur
Message Ven 24 Avr, 2015 14:04
hum.. ça c'est un peu plus ennuyeux..

dans ce cas moi, j'ouvre, et je regarde comment c'est cablé dedans.
_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 140 000km (compteur phase 2),GPS CNC,
Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
http://j2c.org
Oui je confirme, :ko: l'ennuyeux.
Pour le démontage, c'est ce que j'ai fais aussi, mais je suis tombé sur connection genre 6 petite papattes en alus soudés sur le circuit imprimé de l'amplis. Pas de +/- ou cable de couleurs. Que des chiffres. Arffff :pense:
Cordialement JB
_________________
Renault Espace IV Alyum Plus 2.0 DCI (FAP) 2007 Gris Eclypse
j2c
Membre d'honneur
Message Ven 24 Avr, 2015 20:04
Tu peux me faire une photo en gros plan du circuit imprimé autour de la prise.

La masse doit pouvoir se retrouver facilement.

Pour les autres, il restera 4 fils à repérer.
_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 140 000km (compteur phase 2),GPS CNC,
Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
http://j2c.org
Dés que trouve un moment , je poste ça n'etant pas chez moi et je ne rentre pas avant 1.00 du matin.
@plus JB :idea:
_________________
Renault Espace IV Alyum Plus 2.0 DCI (FAP) 2007 Gris Eclypse

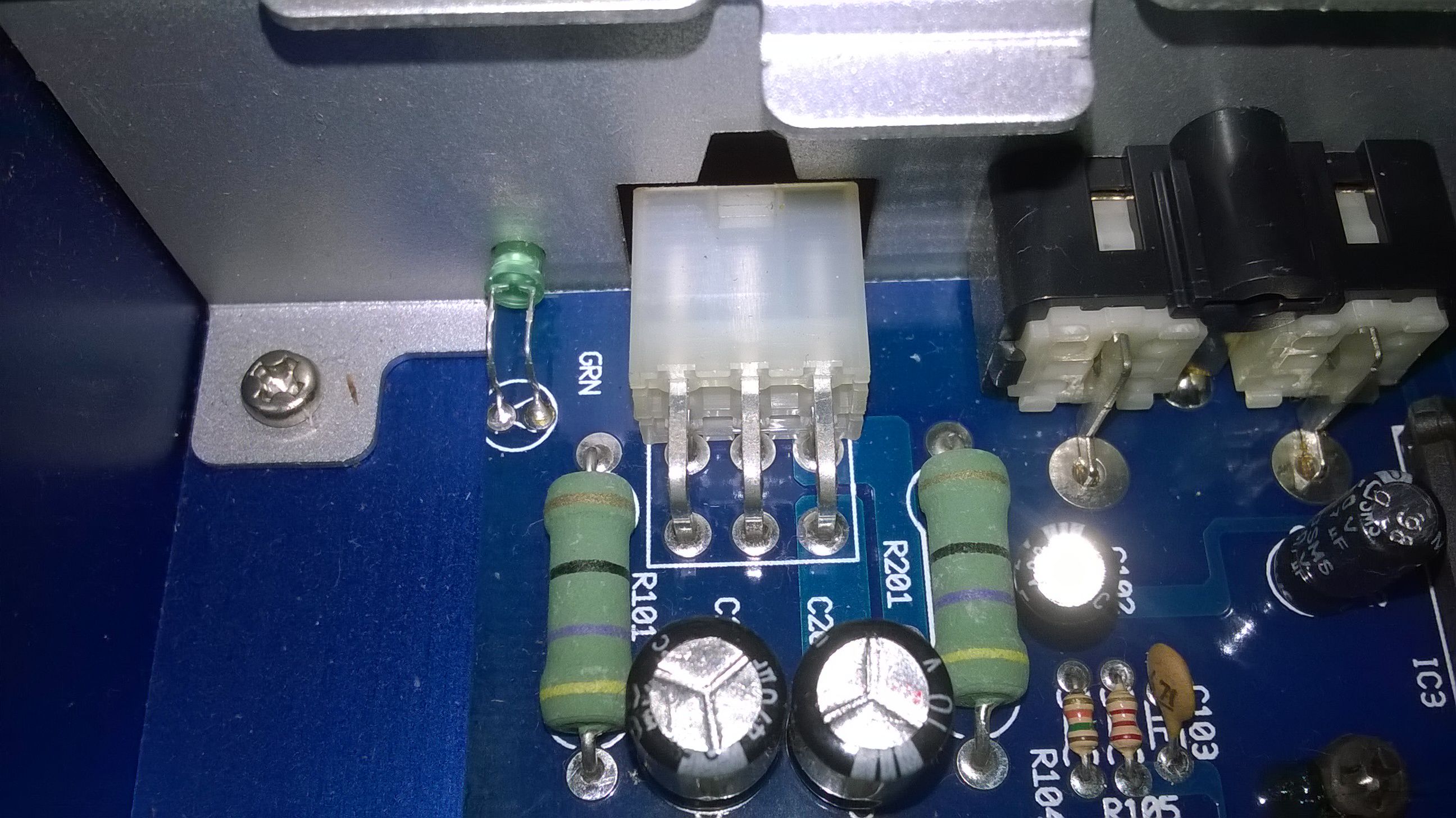

::hello_007:: voici pour vous messieurs J2C.
clic pour agrandir
Je pense savoir que GRN pourait etre la masse mais le reste ? ::yeah_007::
_________________
Renault Espace IV Alyum Plus 2.0 DCI (FAP) 2007 Gris Eclypse

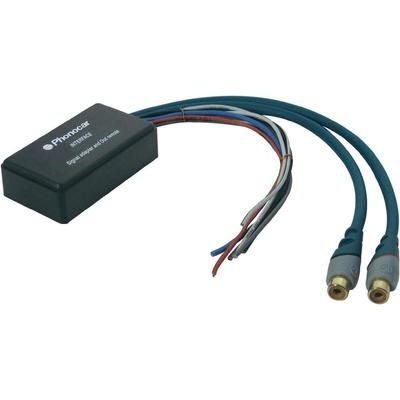

Voila j'ai regler mon soucis avec un truc comme ça :

clic pour agrandir

25 Euros ::ange-demon-_010::
SUJET REGLE
_________________
Renault Espace IV Alyum Plus 2.0 DCI (FAP) 2007 Gris Eclypse
Dernière édition par JBSOUNDJB le Dim 10 Mai, 2015 00:05; édité 1 fois
j2c
Membre d'honneur
Message Dim 10 Mai, 2015 16:05
ha mince, j'étais parti en vacances.. j'ai pas pu te répondre.

Bien joué le coup de l'adaptateur d’impédance .

ça marche bien ? :pense:
_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 140 000km (compteur phase 2),GPS CNC,
Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
http://j2c.org
Oui, parfait, aucun parasite .
