[Cablage] Remplacement gps mégane 3

Sentenza

Jeu 05 Sep, 2019 14:09

Bonjour,

Je possède une Mégane 3 authentique de 2009 équipée d'un système gps d'origine.
Je souhaitais remplacer le gps, qui n'est plus mis à jour depuis 2011, par un système Android. J'ai trouvé un ensemble écran plus poste.
Le problème, c'est que l'adaptateur vendus avec ne correspond pas au cablage du véhicule et les différents tutos que j'ai trouvé sur le net ne correspondent pas non plus à mon cablage.

J'ai bien peur d'avoir fait un achat pour rien et je ne trouve pas de réponse.

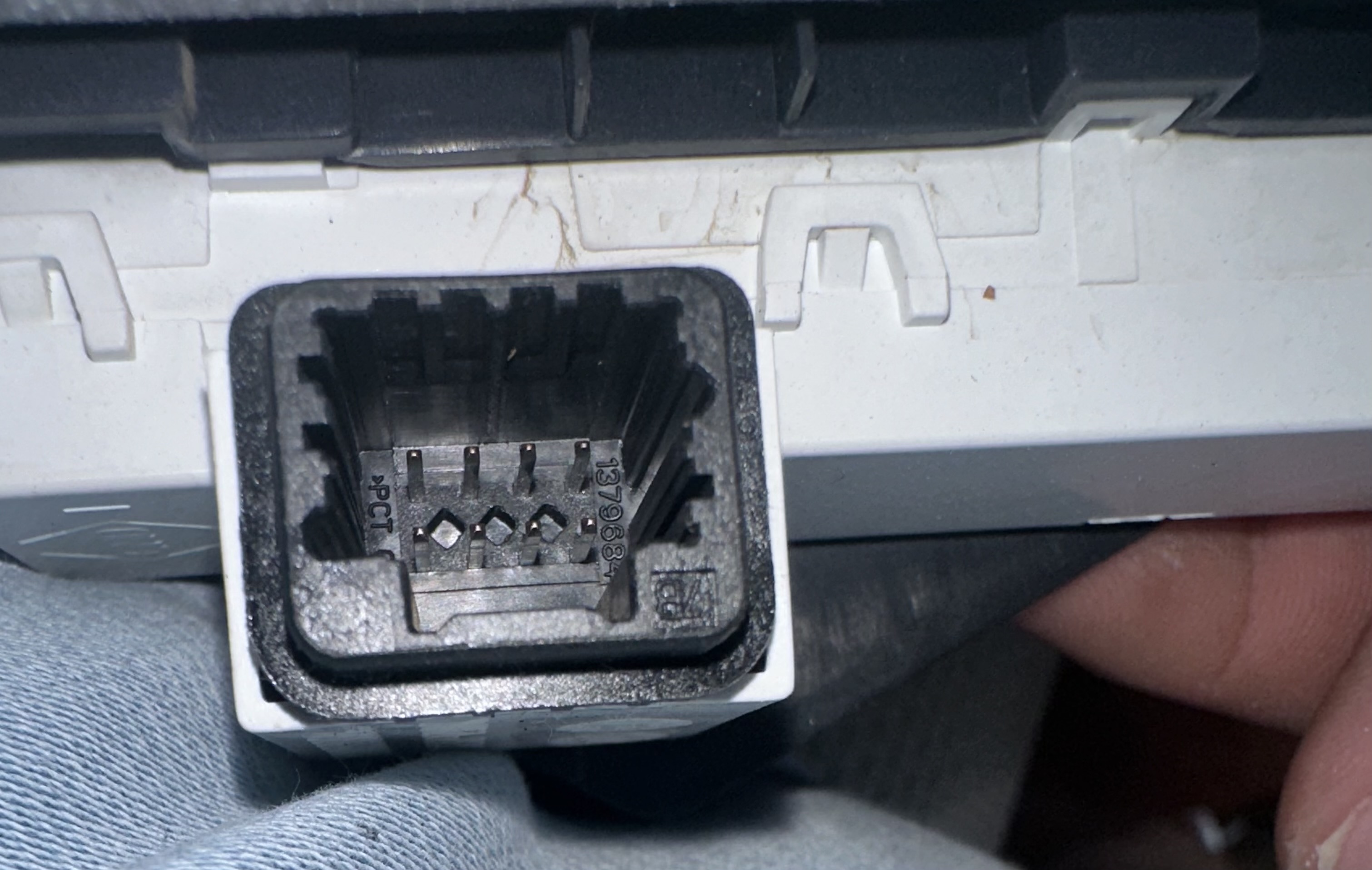

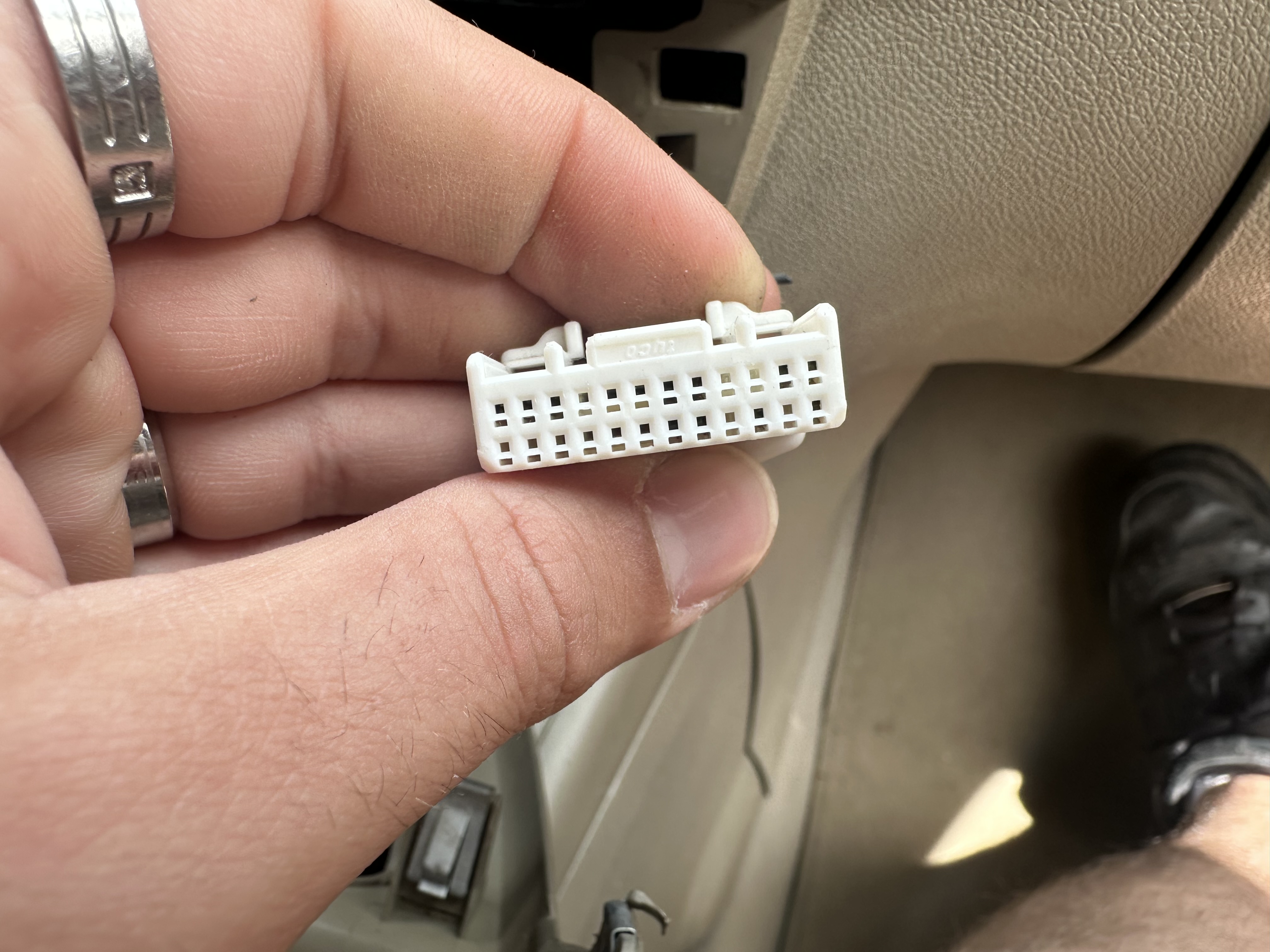

Je joint des photos de mon installation d'origine et si une personne peu me guider sur la marche à suivre pour trouver un adaptateur ou autre chose, je suis preneur.

Merci pour le temps que vous me consacrerez.

[/img]

j2c

Membre d'honneur

Jeu 05 Sep, 2019 14:09

A voir l'écran, tu as un CNC (Carminat Navigation et Communication), avec un lecteur DVD dans le coffre ou sous un siège (avec la cartographie).

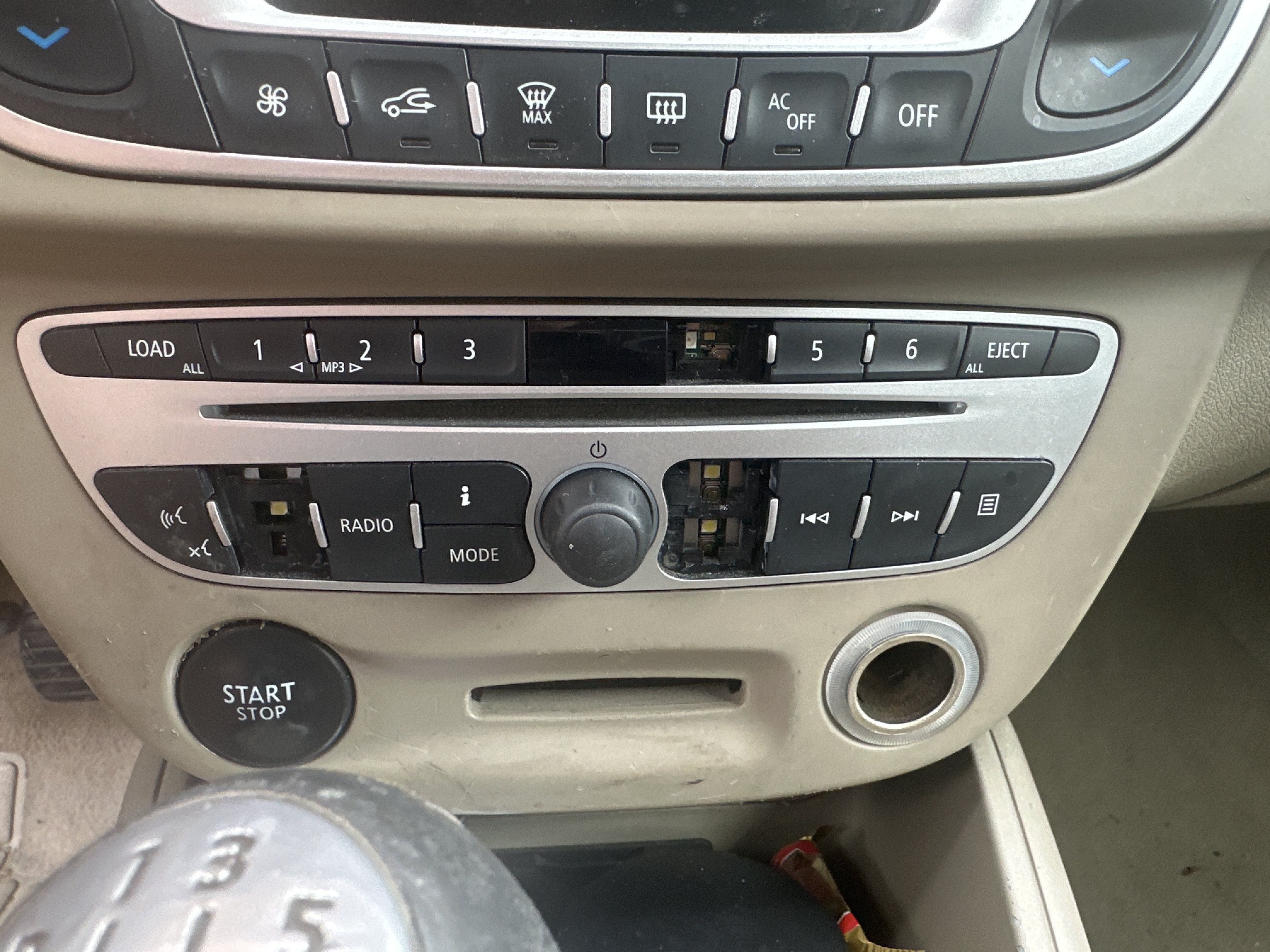

Dans la console centrale, tu as un chargeur 6CD (avec la prise blanche).

A coté du lecteur DVD tu as un autre module : l'ampli-tuner.

Cet ampli a les 2 prises ISO (alim + HP) dont tu as besoin, il faudra acheter une rallonge ISO pour ramener ces 2 prises au niveau de la console centrale.
Il faudra en plus rapporter le branchement radio (si tu en as besoin) et GPS (si tu ne mets pas d'antenne additionnelle).

N'hésites pas à poster les photos des prises que tu disposes sur ton nouvel autoradio.

Sentenza

Jeu 05 Sep, 2019 15:09

Merci pour cette réponse rapide.
Si j'ai un lecteur DVD je l'ignorait.
Je comprend mieux le branchement maintenant que tu me dis que le poste est relié à un ampli tuner. Il faut donc que je le trouve cet ampli.

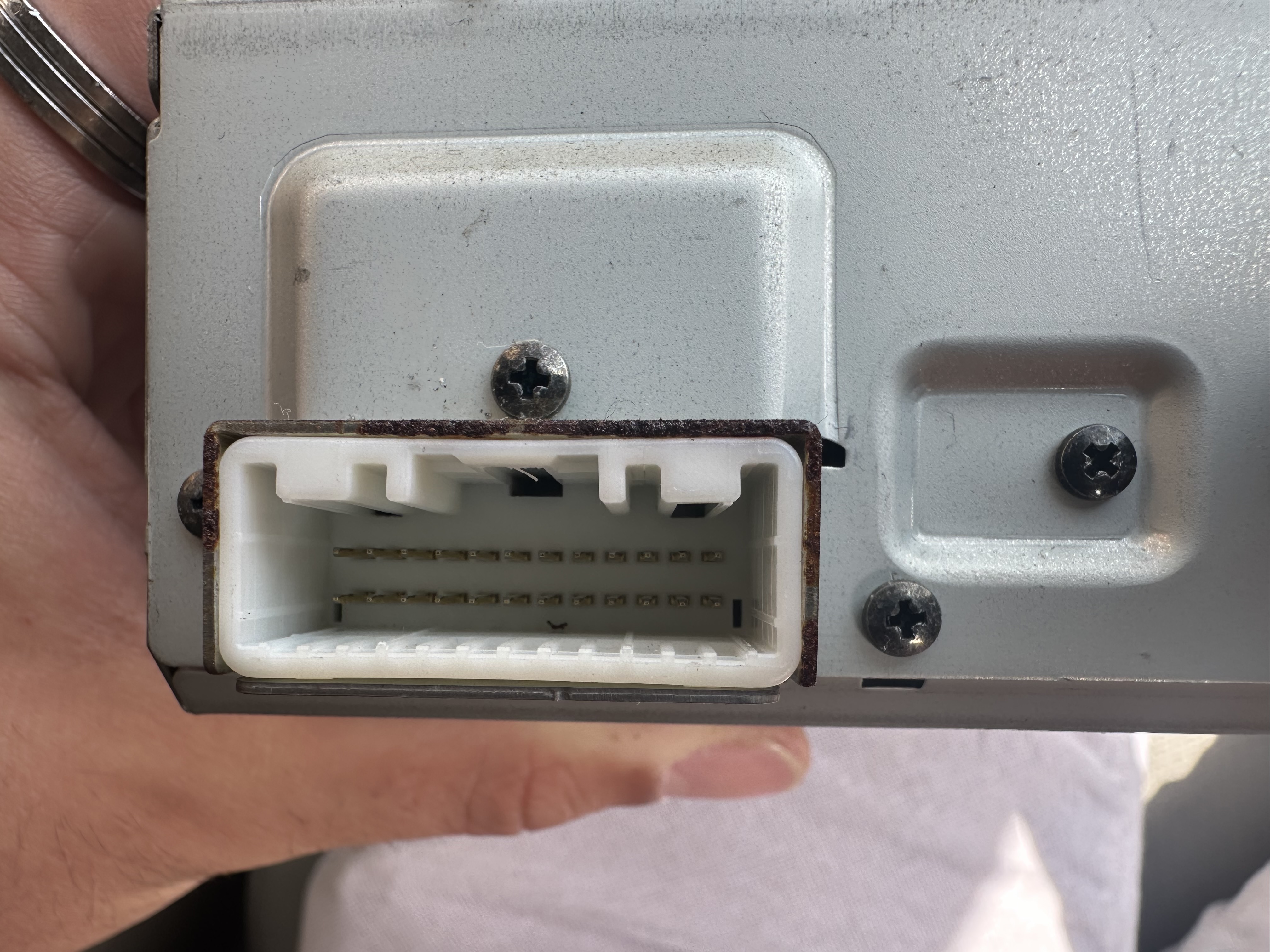

Je joint quelques photos du nouveau système. La logique voudrait donc que je branche l'adaptateur au niveau de l'ampli ?

j2c

Membre d'honneur

Jeu 05 Sep, 2019 15:09

Pour la reprise des commandes aux volant, il faudra que tu te trouves un afficheur déporté bas de gamme. Mais tu verras ça dans un 2ème temps.

Sentenza

Ven 06 Sep, 2019 09:09

Je pensais que les commandes au volant présentes d'origine fonctionneraient. Tu me fais peur... Quelqu'un serait me dire où se trouve l'ampli ?

j2c

Membre d'honneur

Ven 06 Sep, 2019 10:09

Dans le coffre sur un coté, sous un siège (passager) ou dans la boite à gant.

Sur la mégane 2, c'était dans le coffre.
Sur la laguna 2 phase 2 c'était dans la boite à gant.

buron44

Ven 06 Sep, 2019 22:09

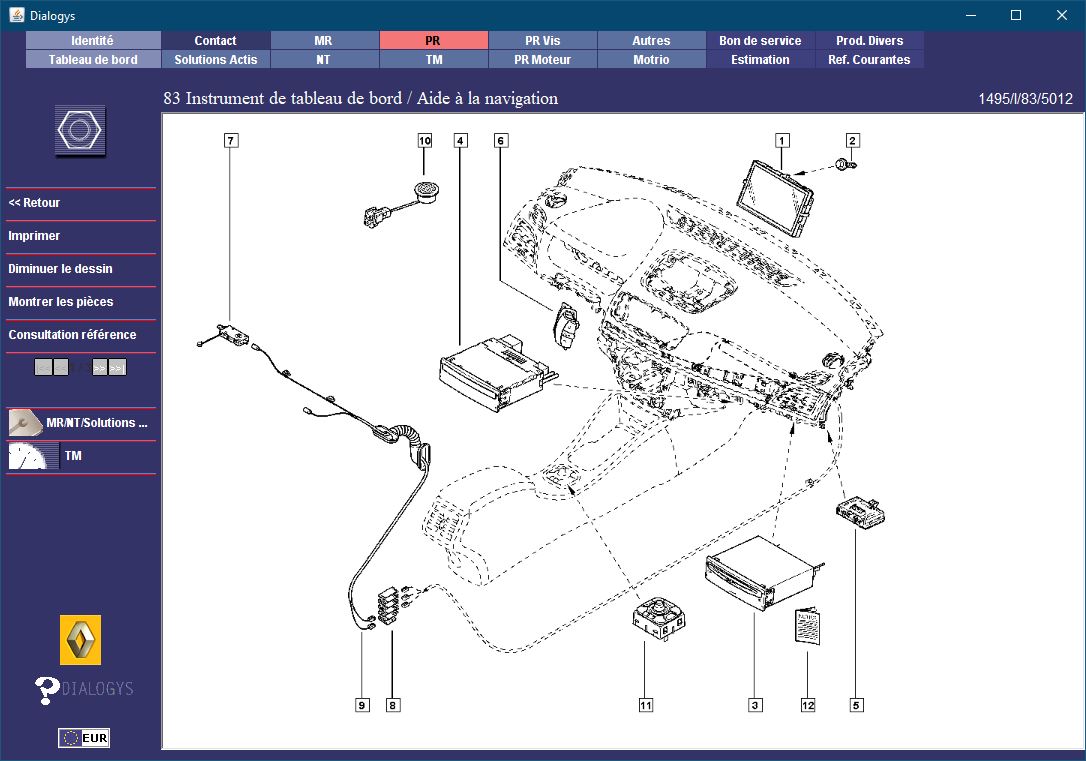

Pour une Megane III de 2009 équipée du système de navigation CNC, voici ce qu'indique Dialogys:

Il faut dégarnir le dessous de la planche de bord coté passager.

Le repère N°3 c'est le calculateur de navigation.
Le repère N°4 c'est l'ampli-tuner.

Dernière édition par buron44 le Ven 06 Sep, 2019 22:09; édité 1 fois

Alexmnt89

Ven 06 Juin, 2025 10:06

Bonjour j’ai le même problème aujourd’hui
j’ai exactement les même branchements que toi, comment as-tu fait ?

Sentenza a écrit:

[/img]

Alexmnt89

Ven 06 Juin, 2025 10:06

Bonjour, j’ai exactement le même problème pouvez-vous m’aider svp ? 🙏🏼

j2c

Membre d'honneur

Ven 06 Juin, 2025 10:06

De quelle aide as-tu besoin ?
Quel est ton véhicule ? Version ?finition ? Année ? Et le matériel que tu as dedans ?

Alexmnt89

Ven 06 Juin, 2025 12:06

Pour installer un autoradio ou un CarPlay.
Renault Mégane 3 phase 1 Carminat Tomtom 2009.

j2c

Membre d'honneur

Ven 06 Juin, 2025 12:06

Faudra chercher ton ampli tuner qui doit être dans la boite a gant pour récupérer les 2 prises iso

j2c

Membre d'honneur

Ven 06 Juin, 2025 12:06

Faudra chercher ton ampli tuner qui doit être dans la boite a gant pour récupérer les 2 prises iso

Alexmnt89

Ven 06 Juin, 2025 13:06

Pour cela, il faut que je démonte la boîte à gants ?

Alexmnt89

Ven 06 Juin, 2025 18:06

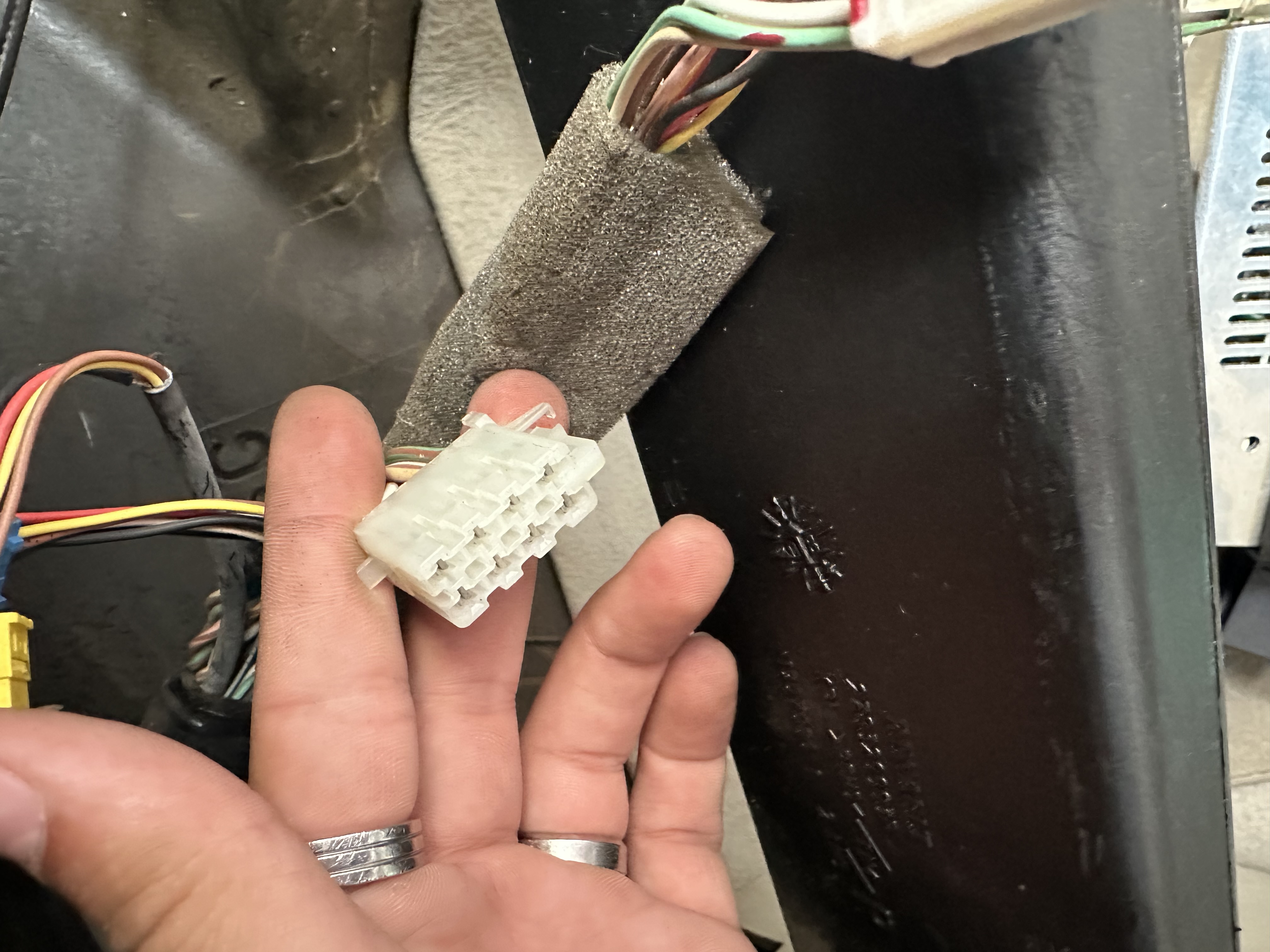

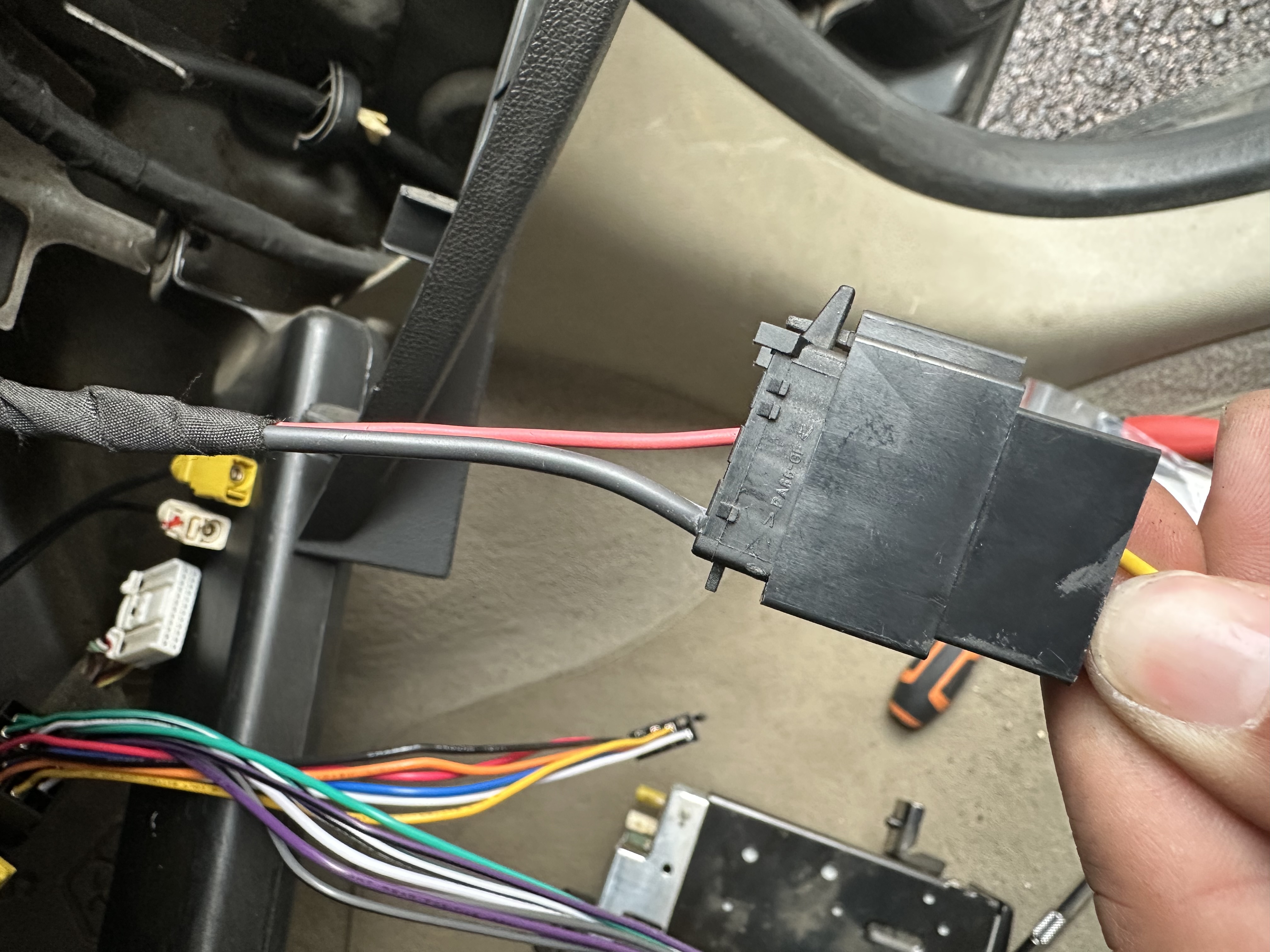

J’ai trouvé les fiches iso mais l’autoradio ne s’alimente pas

j2c a écrit:

Faudra chercher ton ampli tuner qui doit être dans la boite a gant pour récupérer les 2 prises iso
