[Scénic III] Fusible climatisation scénic 3 1,6dci

Bonjour, je ne retrouve pas sur internet la correspondance de mon boîtier fusible du compartiment moteur, il est différent de ce qu'on peut trouver sur le net
Quelq'un aurait quelque chose là dessus ?
Y a forcément qqun qui a le même boîtier que moi.Le Scénic est un grand Scénic de 2012.

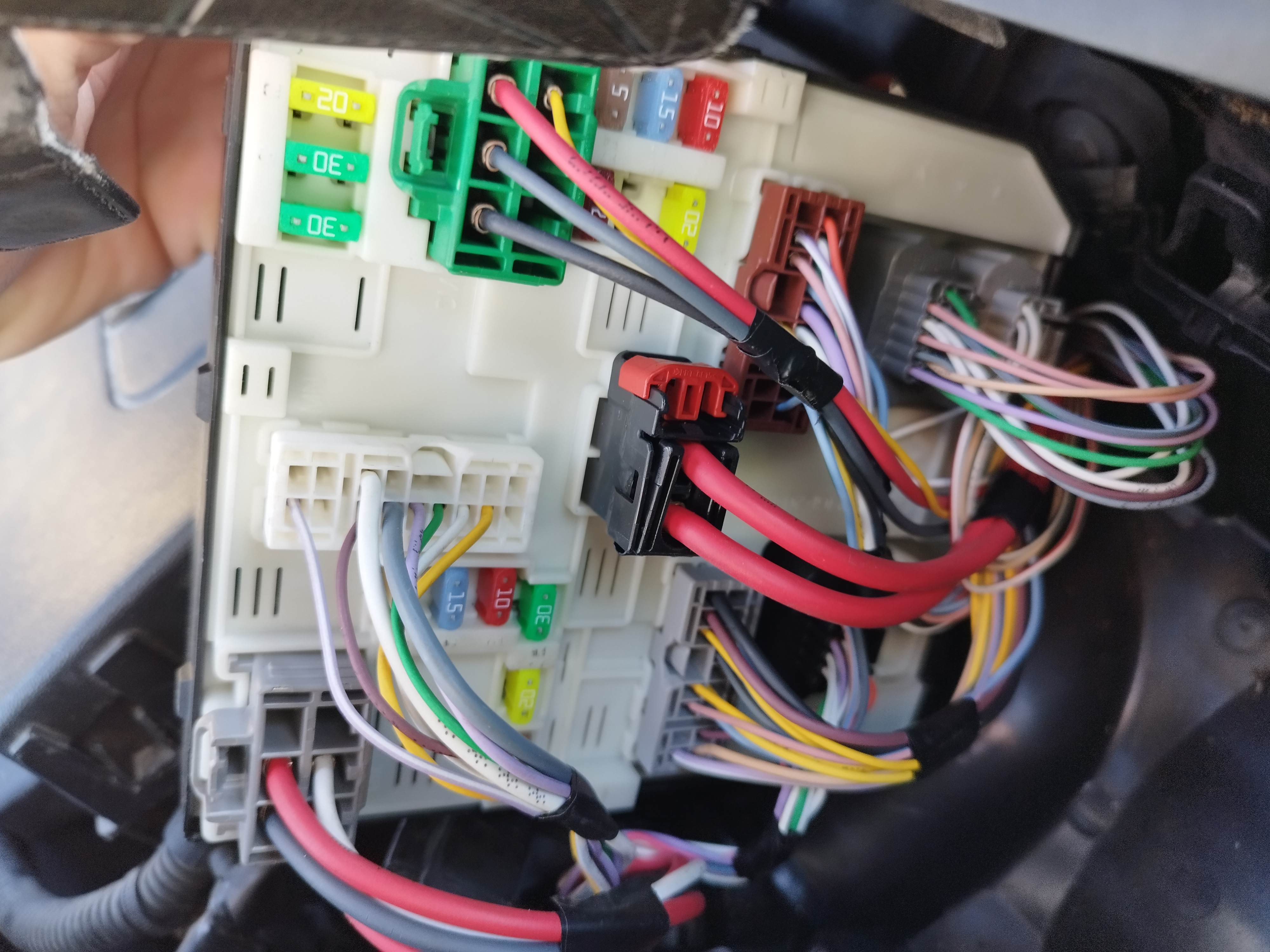

Tu peux faire une photo, ça sera plus simple pour comparer

1: non utilisé
2: 30A unité de contrôle électrique anti blocage de roues et/ou contrôle de trajectoire (1094)
3: 20A jauge et pompe carburant (833), bobines transistorisées 1, 2, 3 et 4 (1309-1310-1311-1312) pour moteur H5F
4: 5A système de direction assistée électrique (1232) – contacteur de stop (160) - unité de contrôle électrique habitacle (645)
5: 15A commande relais chauffage additionnel 1, 2 et 3 (1067-1068-1069) – commande marche arrêt limiteur régulateur (1081) – boitier électrique frein de parking assisté (1217) – unité centrale électronique aide au parking (1222) – commande lois de passage (129) – rétroviseur intérieur (1340) – unité de contrôle électrique plancher connexion inductive siège droit, gauche et central (2034-2035-2036) – unité centrale stabilisateur réseau (2086) – prise Diagnostic (225) -
commande relais lunette arrière dégivrante (235) sur boitier fusibles et relais habitacle (260) – unité centrale caméra avant (2236) – commande marche arrêtcaméra avant (2237) En version lampes à décharge : moteur correcteur projecteur gauche (537) – moteur correcteur projecteur droit (538) – unité de contrôle électrique lampe à décharge (989)
6: 10A verrou électrique colonne de direction (1088) – unité de contrôle électrique airbag/prétensionneur (756)
7 : 7,5A unité de contrôle électrique boite de vitesse (119) en version boite de vitesse DC4
8 non utilisé
9 : 20A pompe lave projecteur - : embrayage conditionnement d’air (171)
10: 25A unité de contrôle électrique injection
11: 15A fonction moteur
12: 10A commande relais réchauffeur gazole (450) sur boîtier fusibles et relais moteur (597) – capteur point mort boite de vitesses manuelle/feux marche arrière (1109) – actuateur de cylindre variable (1150) En version lampes à décharge : projecteur gauche (227) – projecteur droit (226)
13 : 5A unité de contrôle électrique d'injection.
14: 20A unité de contrôle électrique boite de vitesse (119) en version boite de vitesse DC4
15: 30A démarreur

Je pense que ton fusible 9 devrait être vérifié

@j2c: t'arrives à voir les numéros des emplacements sur la photo ?

Pas sur la photo, mais ça doit être sérigraphié sur le plastique

Je suppose que t'as récupéré l'info sur ton manuel du conducteur, non? Ca serait pas plus simple de mettre une photo de la page ?

J'ai pas eut l'information par ce biais
C'est sur les schémas électriques du véhicule (CD visu)

Ah ok. Et t'as pas une illustration avec les emplacements ?

Matos sous copyright, on va éviter
J'ai le cd original ce qui me permet de l'utiliser.

Fusible de 1 à 3


4 à 9


Et la dernière photo n'a pas fonctionné.

Le fusible intéressant est dans un groupe de 6. Et il est jaune.

Merci beaucoup,je regarde ça demain matin.
