bonjour a tous

j'ai en ma Possession un gps lpn de scenic 2 année 2008
j'ai tout recuperer sur un scenic pour le monter sur le mien scenic 2 authentique annee 2004

donc j'ai le poste compteur avec faisceau chargeur cd fil antenne et antenne gps platisque du compteur en gros le kit complet

est il possible de le monter sur mon authentique

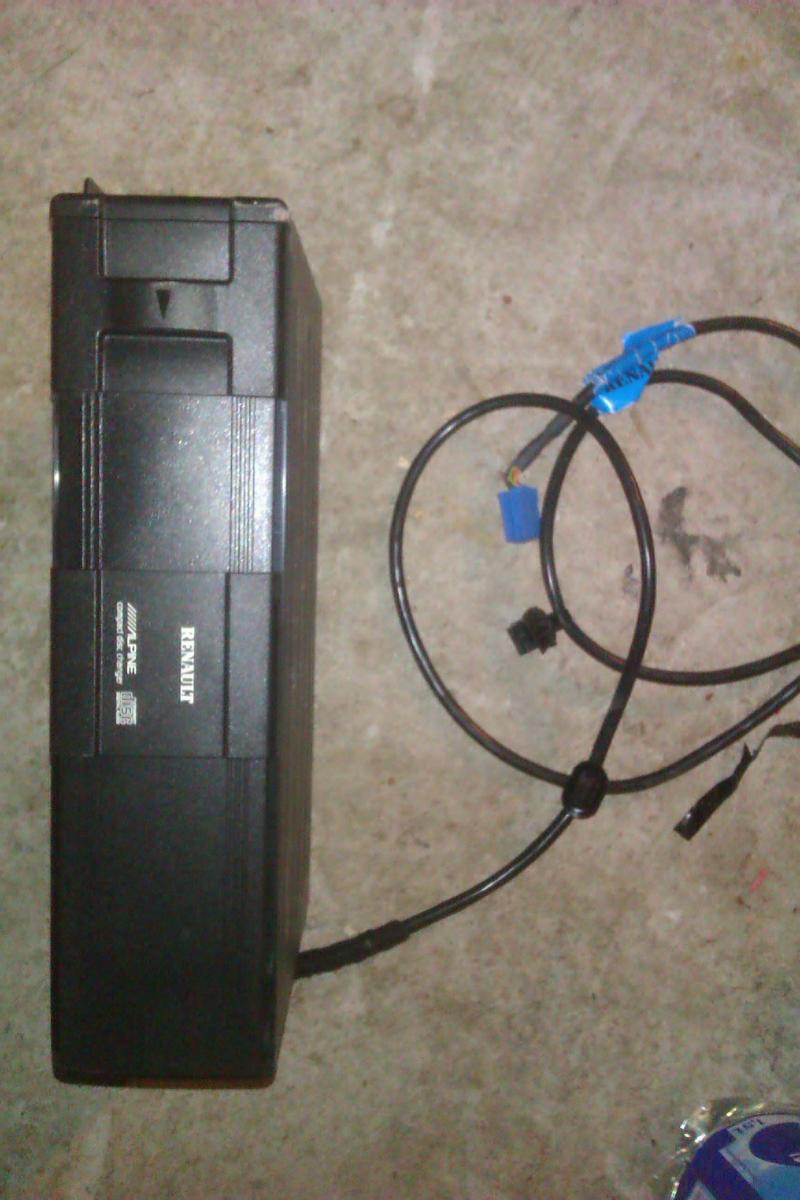

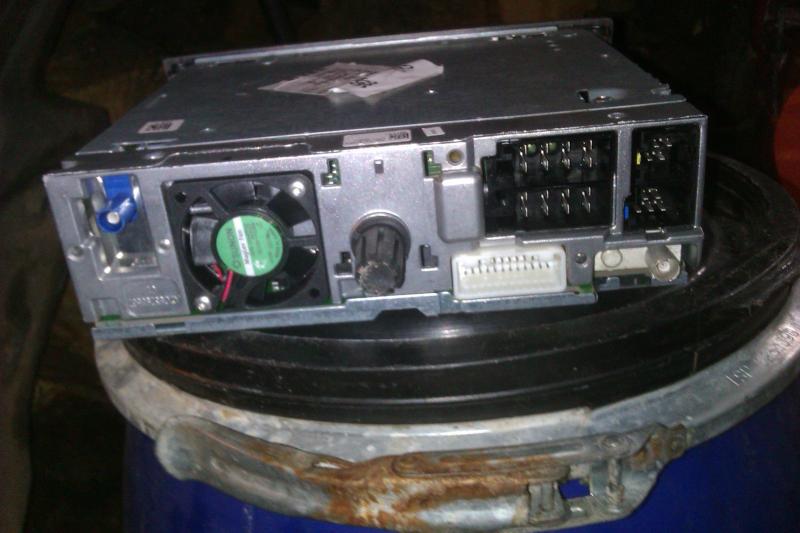

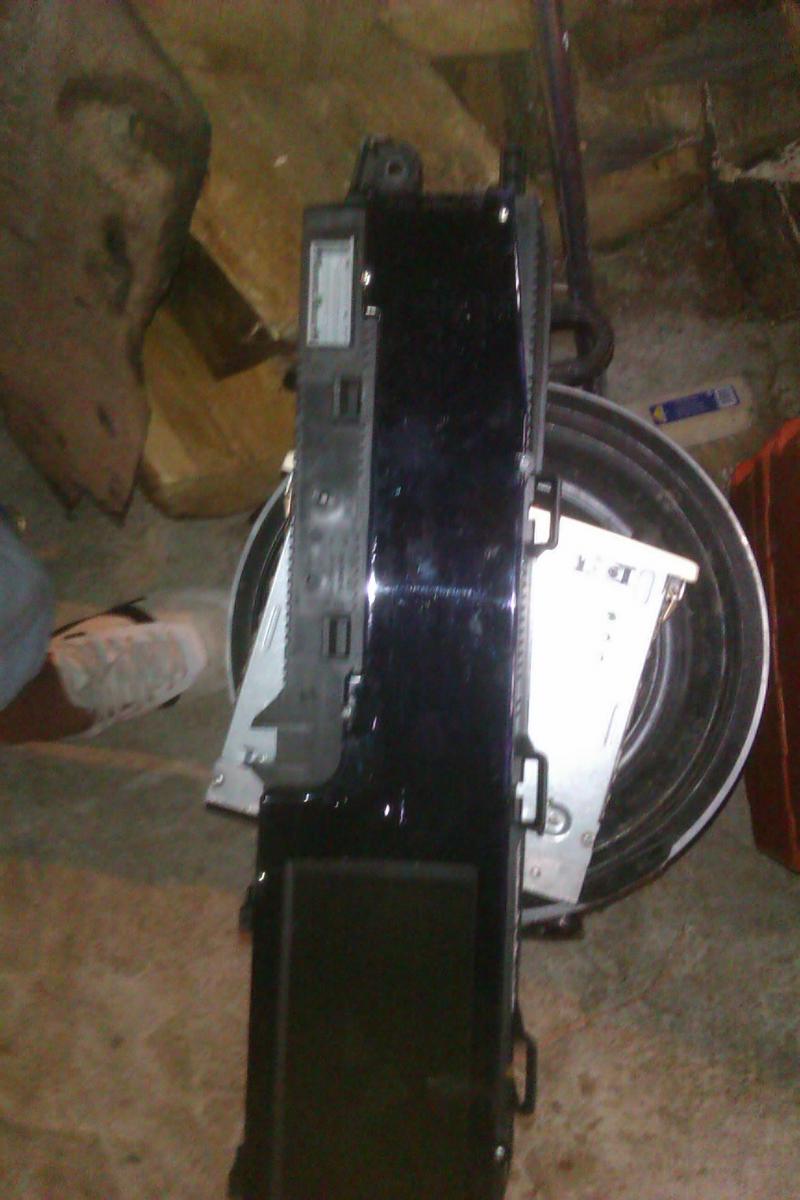

voici quelque photos






est ce que quelqu'un aurais un lien ou le schéma Electrique du connecteur blanc :?:

merci d'avance pour vos reponse
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
j2c
Membre d'honneur
avatar
Inscrit le: 17 Mar 2007
Messages: 49172
Localisation: (92) toujours dans les roses
Message Lun 12 Aoû, 2013 18:01:22

Hum.. ça va être chaud.. Le nouveau compteur de 2008 ne doit pas être compatible avec le 2004 (en tout cas pas sans reprogrammation)

Le poste que tu as récupéré s'appelle Carminat BT CD chez Renault.

Je ne suis pas convaincu que tu aies une prise multimédia ou brancher le nouveau faisceau, il va donc falloir faire du repiquage un peu partout.

Je ne connais pas du tout ce matériel, mais tu devrais t'en sortir.

1 masse
3 commande au volant L0
4 commande au volant L1
5 commande au volant L2
6commande au volant IN0
7 commande au volant IN1
8 commande au volant IN2
12 CAN H => UCH
13 CAN L => UCH
14 CAN H Multimédia prise diag
15 CAN L Multimédia prise diag
16 + accessoire
18 info vitesse
19 ampli antenne
20 + permanent


Y a un truc qui m'inquiète.. : l'info température, et l'info ceinture risque d'être récupérée depuis l'UCH via le bus CAN (faut espérer que le Carminat ne foute pas le bus en vrac.. sinon bonjour les pannes dans tous les sens;.. avec le CNI2, j'ai réussi à mettre en panne l'airbag.. )

Le câblage vers la prise diag n'est pas indispensable.


Ton câblage commande au volant.. il me faudrait les références de ton autoradio actuel (tuner-list ? update-list ?)

_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 108 000km (compteur phase 2),GPS CNC,
Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
http://j2c.org
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
gsidu27
Nouveau
Inscrit le: 12 Aoû 2013
Messages: 15
Message Lun 12 Aoû, 2013 19:11:15

voici des photos de mon poste actuelle
sa doit etre un tuner-list?(marquer sur la façade)





l'info température peut être retrouver sur la prise du compteur d'origine?
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
j2c
Membre d'honneur
avatar
Inscrit le: 17 Mar 2007
Messages: 49172
Localisation: (92) toujours dans les roses
Message Lun 12 Aoû, 2013 22:45:19

comme je te l'ai dit.

linfo température et ceinture sont récupérés au format numérique directement sur le bus can et non en analogique

_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 108 000km (compteur phase 2),GPS CNC,
Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
http://j2c.org
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
gsidu27
Nouveau
Inscrit le: 12 Aoû 2013
Messages: 15
Message Mar 13 Aoû, 2013 07:33:33

Pour la commande au volant sa ce passe comment? Il faut la brancher sur le connecteur blanc?
Le bus can c est uch? Linfo ceinture et tempurature ce repique sur quelle connecteur et quelle voie?
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
j2c
Membre d'honneur
avatar
Inscrit le: 17 Mar 2007
Messages: 49172
Localisation: (92) toujours dans les roses
Message Mar 13 Aoû, 2013 07:57:10

Pour les commandes au volant, c'est normalement sur la prise rouge qui se trouve derrière ton compteur... j'essaye de retrouver l'info... car le truc c'est qu'ils ont renommé ne nom des voies entre les 2 véhicules.

Pour le bus CAN, c'est 2 fils qui se baladent dans toute ta voiture et permettent à tous tes calculateurs de communiquer.. et d'y balancer les infos qu'ils veulent.
L'avantage : pas 25000 fils différents pour tout passer
L'inconvénient : si tu parles sur le bus alors que t'as pas le droit, tu fout en panne toute ta voiture.

_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 108 000km (compteur phase 2),GPS CNC,
Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
http://j2c.org
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
gsidu27
Nouveau
Inscrit le: 12 Aoû 2013
Messages: 15
Message Mar 13 Aoû, 2013 08:07:16

Pourquoi faut il repiquer une info ceinture alors quelle est pas sur le gps mais sur le compteur de vitesse d origine :?: :...:
La prise jaune sur le nouveau poste est prevue pour le telephone?
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
j2c
Membre d'honneur
avatar
Inscrit le: 17 Mar 2007
Messages: 49172
Localisation: (92) toujours dans les roses
Message Mar 13 Aoû, 2013 08:18:48

hum.. j'étais convaincu que l'info ceinture était affiché sur l'écran du GPS.. comme sur beaucoup de modèles renault.

Entre tout les véhicules renault, y en a où on met l'info ceinture sur le compteur, l'autre sur le GPS (ou écran déporté), c'est à en perdre son latin..

Si tu regardes une mégane II, c'est encore plus marrant.. si tu prend une bas de gamme, c'est sur l'afficheur déporté, si tu prends une haut de gamme.. avec le GPS.. c'est sur le compteur :crazy:

Si tu prends une Laguna, l'info température passe à travers l'afficheur déporté (GPS ou pas).. puis va dans le controleur de clim.. si tu débranches l'afficheur... la clim pète un plomb..
Si tu prends une mégane, la température arrive sur le controleur de clim puis va au GPS (ou l'écran déporté)..

On va pas parler du SSPP :D car sur ton scenic, c'est sur le compteur également.

Dans ce cas, oublies ce point là : il reste la température.

La prise jaune, je n'en sais rien.

_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 108 000km (compteur phase 2),GPS CNC,
Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
http://j2c.org
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
gsidu27
Nouveau
Inscrit le: 12 Aoû 2013
Messages: 15
Message Mar 13 Aoû, 2013 08:29:29

Il faut juste l info vitesse et temperature sur le gps

Si je branche les voie

1 masse
16 + accessoire c est le + apres contact?
20 + permanent

Le poste et l ecran gps doit s allumer?
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
gsidu27
Nouveau
Inscrit le: 12 Aoû 2013
Messages: 15
Message Mar 13 Aoû, 2013 08:34:21

Il faut juste l info vitesse et temperature sur le gps

Si je branche les voie

1 masse
16 + accessoire c est le + apres contact?
20 + permanent

Le poste et l ecran gps doit s allumer?
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
j2c
Membre d'honneur
avatar
Inscrit le: 17 Mar 2007
Messages: 49172
Localisation: (92) toujours dans les roses
Message Mar 13 Aoû, 2013 09:08:18

normalement oui ça doit démarrer avec juste ces infos là.

Le + accessoire n'est pas le +après contact, c'est un + qui est présent dans la voiture pendant quelques temps après la coupure du contact (pour continuer à écouter la musique quand tu as coupé le contact).. suivant le véhicule il est couplé à l'allume cigare.

L'info vitesse est dispo c'est sur la prise ISO d'alimentation c'est le fil numéro 1, c'est une info pulsatoire.

_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 108 000km (compteur phase 2),GPS CNC,
Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
http://j2c.org
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
gsidu27
Nouveau
Inscrit le: 12 Aoû 2013
Messages: 15
Message Mar 13 Aoû, 2013 11:00:37

La voie 16 est un + temporiser :?:
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
gsidu27
Nouveau
Inscrit le: 12 Aoû 2013
Messages: 15
Message Mar 13 Aoû, 2013 12:24:19

Aurais tu plus d info sur c est 2 voie

12 CAN H => UCH
13 CAN L => UCH
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
gsidu27
Nouveau
Inscrit le: 12 Aoû 2013
Messages: 15
Message Mar 13 Aoû, 2013 19:38:51

gsidu27 a écrit:
Il faut juste l info vitesse et temperature sur le gps

Si je branche les voie

1 masse
16 + accessoire c est le + apres contact?
20 + permanent

Le poste et l ecran gps doit s allumer?


Rien ne se passe en branchant l alimentation :ko:
Le poste prend et ressort le cd lorque que j appuis sur eject et l ecran s allume pas il doit manquer une alim ?
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
j2c
Membre d'honneur
avatar
Inscrit le: 17 Mar 2007
Messages: 49172
Localisation: (92) toujours dans les roses
Message Mar 13 Aoû, 2013 20:18:23

je réfléchis..

a tout hasard, tu as bien essayé d'appuyer sur le bouton "marche" de l'appareil (car au branchement il doit être en mode veille)

la voie 16, c'est un + temporisé oui.

Pour les infos CAN, j'ai pas pour l'instant..

_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 108 000km (compteur phase 2),GPS CNC,
Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
http://j2c.org
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
