Message Jeu 14 Fév, 2008 19:40:04


bonjour à tous c'est mon premier sujet posté. J'espere m'en sortir quant à la présentation :irony:

symptomes de départ:
voyant"SERV" allumé moteur tournant
infos oil OK erronée et clignotement "------" au lieu des "ooooo"

1ere opération démontage du tableau de bord.
Déverouiller le volant, le tirer à soi et le baisser complètement
Enlever le cache du dessus du volant (2vis dessous) puis déclipser.
Passer un tourne vis sous la casquette du TdB il se défait facilement
La voila enlevée

apparemment toutes les photos que j'avait pris pour vous expliquer tout ca font + de 700k donc j'arrete la........... désolé

au final apres avoir changé 1 transistor à .50 euros le Tdb est réparé et j'ai économisé les 800 euros demandé par renault

à plus si les photos peuvent passer


dévisser
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
lololapin
Losange de Bronze
Inscrit le: 19 Fév 2004
Messages: 3473
Localisation: Provence
Message Jeu 14 Fév, 2008 21:29:05

regis12 a écrit:
apparemment toutes les photos que j'avait pris pour vous expliquer tout ca font + de 700k donc j'arrete la........... désolé



passe par un site d'hébergement de photos :wink:

Beaucoup seront très interessé de ta réparation :D

_________________
LagunaII Evolution 1.9dCi 120Ch/270Nm Sport Dynamique, Vert Amande et Alarme Renault avec anti-soulèvement
VF1BGRG06xxxxxxxx # BG0G / S6300xx # DY1 19DCI+ B # F9Q750 n°C4156xx # PK6018 n°C3775xx
E2 SAN913 ESPOR
MV190 TICUI3 DECO04
TLFRAN ACHK NRTW

   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
j2c
Membre d'honneur
avatar
Inscrit le: 17 Mar 2007
Messages: 49161
Localisation: (92) toujours dans les roses
Message Jeu 14 Fév, 2008 22:00:10

Je vais remonter la limite à 2Mo par photo.. :wink:

retente dans 5 minutes

_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 108 000km (compteur phase 2),GPS CNC,
Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
http://j2c.org
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
j2c
Membre d'honneur
avatar
Inscrit le: 17 Mar 2007
Messages: 49161
Localisation: (92) toujours dans les roses
Message Jeu 14 Fév, 2008 22:10:35

ça y.. est "Ajouter une image, ou accèder à vos images (béta)"

c'est préférable par rapport à un hébergeur externe car là ça te redimensionne la photo pour que les perdus en cambrousse comme moi puisse voir les photos sans attendre 107 ans..

_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 108 000km (compteur phase 2),GPS CNC,
Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
http://j2c.org
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
lololapin
Losange de Bronze
Inscrit le: 19 Fév 2004
Messages: 3473
Localisation: Provence
Message Jeu 14 Fév, 2008 23:44:26

Merci j2c :wink:

_________________
LagunaII Evolution 1.9dCi 120Ch/270Nm Sport Dynamique, Vert Amande et Alarme Renault avec anti-soulèvement
VF1BGRG06xxxxxxxx # BG0G / S6300xx # DY1 19DCI+ B # F9Q750 n°C4156xx # PK6018 n°C3775xx
E2 SAN913 ESPOR
MV190 TICUI3 DECO04
TLFRAN ACHK NRTW

last_editDernière édition par lololapin le Jeu 14 Fév, 2008 23:44:56; édité 1 fois
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
regis12
Petit nouveau
Inscrit le: 29 Jan 2008
Messages: 6
Localisation: grenoble
Message Ven 15 Fév, 2008 09:22:59

Re bonjour

je n'ai pas pu continuer hier au soir :tourni:
à ce week-end end pour la suite :wink:
last_editDernière édition par regis12 le Ven 15 Fév, 2008 09:28:53; édité 1 fois
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
regis12
Petit nouveau
Inscrit le: 29 Jan 2008
Messages: 6
Localisation: grenoble
Message Sam 16 Fév, 2008 17:38:51

Bonjour à tous!!!!!
N'ayant pas trouvé sur les divers forums existants d'info pour réparer ce tableau de bord, la curiosité m'a taraudé et j'ai ouvert la bête.
Mille excuses pour le style B à BA "en pas à pas" mais souvent je lis des explications sans tout comprendre des astuces qui nous sont données.
Nota : je n'ai pas débranché la batterie. Juste pas mis le contact! Mais vous voyez…..


Pour le démontage:

Démontage du tdb de la voiture, env 20 mm avec les précautions du néophyte.
Démontage sur table du tdb, env 15 mm toujours avec les précautions du néophyte.
Réparation transistor dès que dispo 2mm
Puis remontage total 20 mm tout compris
Matériels nécessaires:
1 tourne vis plat
1 tourne vis cruciforme
1 fer à souder + de l'étain
1 transistor

Cest parti:
Noter la position des aiguilles surtout la jauge carburant. La méthode de vérification du TdB en appuyant sur le bouton du comodo (la ou sont les essuis glace) puis enclenchement de la clé de contact vous aidera à vérifier ces données.
Déverrouiller le volant, le tirer et le mettre en position basse.
Sil gene, déverrouiller le porte inter ESP (se déclispe avec un tourne vis) idem pour le démontage du cache tdb
Le cache dessus de volant, (2 vis dessous) et declipser
Enlever le cache du tdb en insérant un tourne vis sous la casquette (photo) clic pour agrandir
Enlever la vis de fixation (photo)
clic pour agrandir

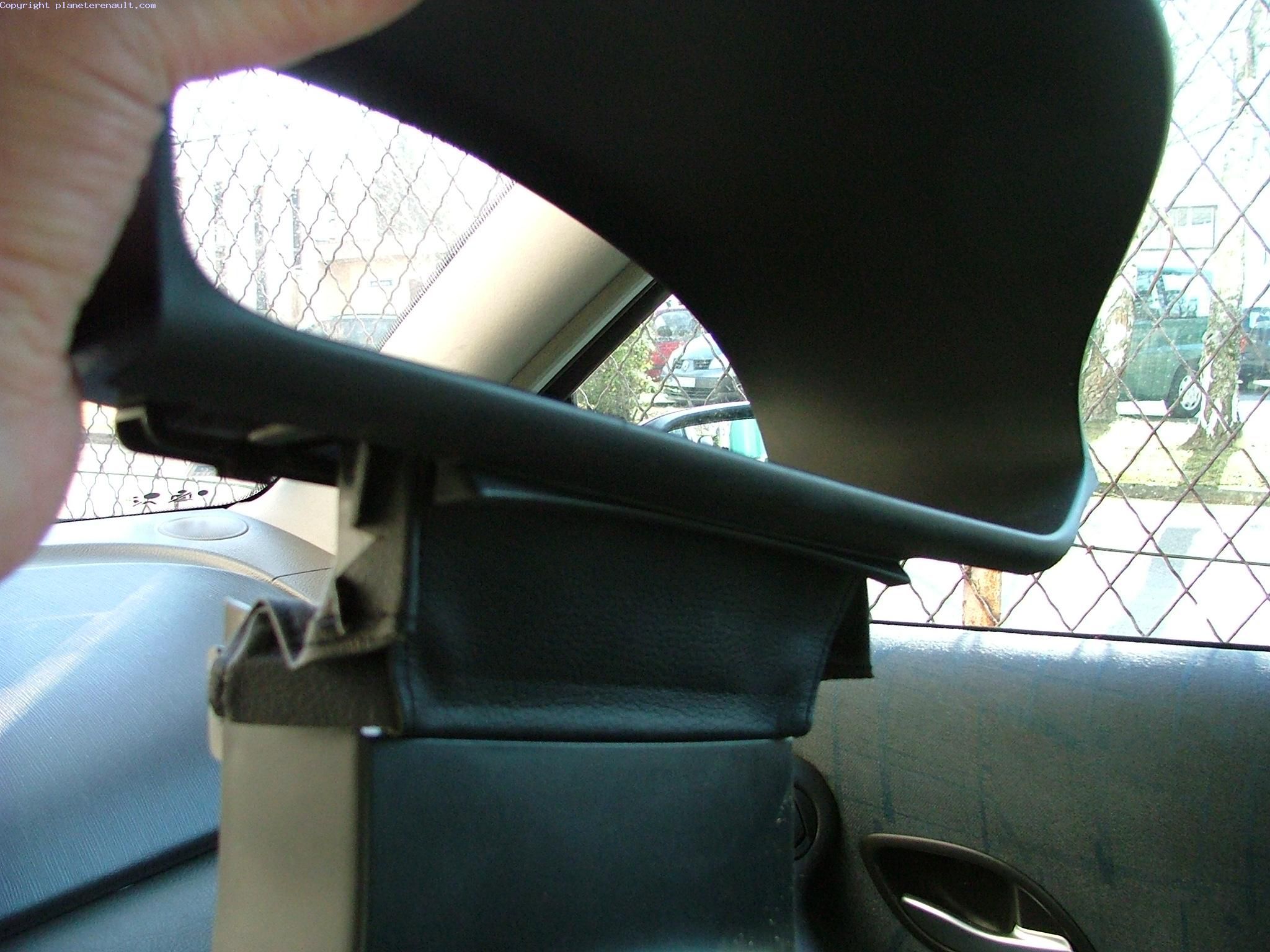

ensemble casquette et recouvre volant
clic pour agrandir
Le tableau en lui même est juste clipsé par deux tubes dans leur logement sur la partie haute du TdB (pour le démontage n'hésiter pas à tirer un peu fort dessus sans arracher les connecteurs non plus).

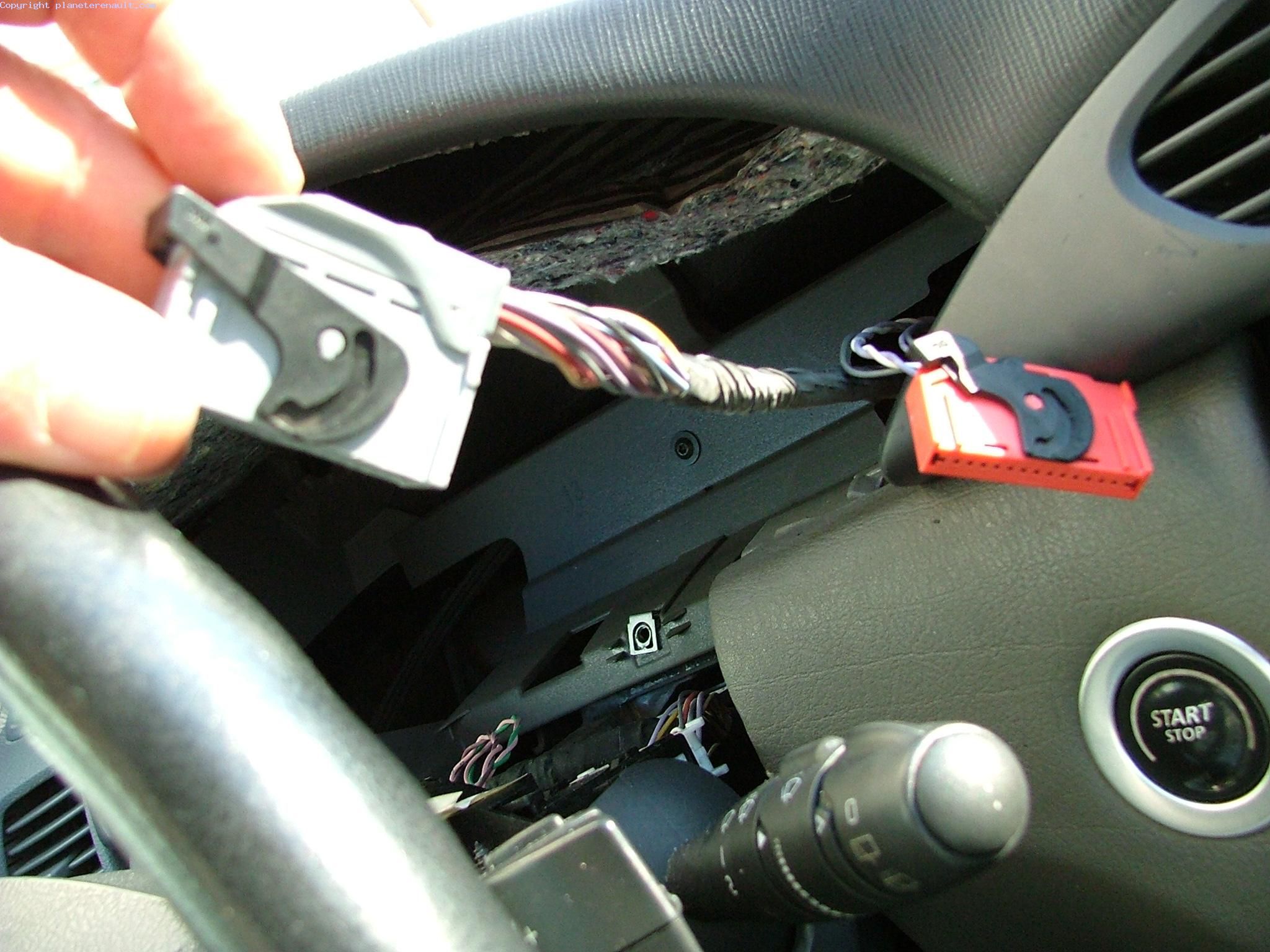

Débrancher des deux connecteurs. bien penser au démontage à accompagner les deux leviers de ceux ci (surtout le rouge, bien dégager le verrouillage) et au remontage idem.
clic pour agrandir

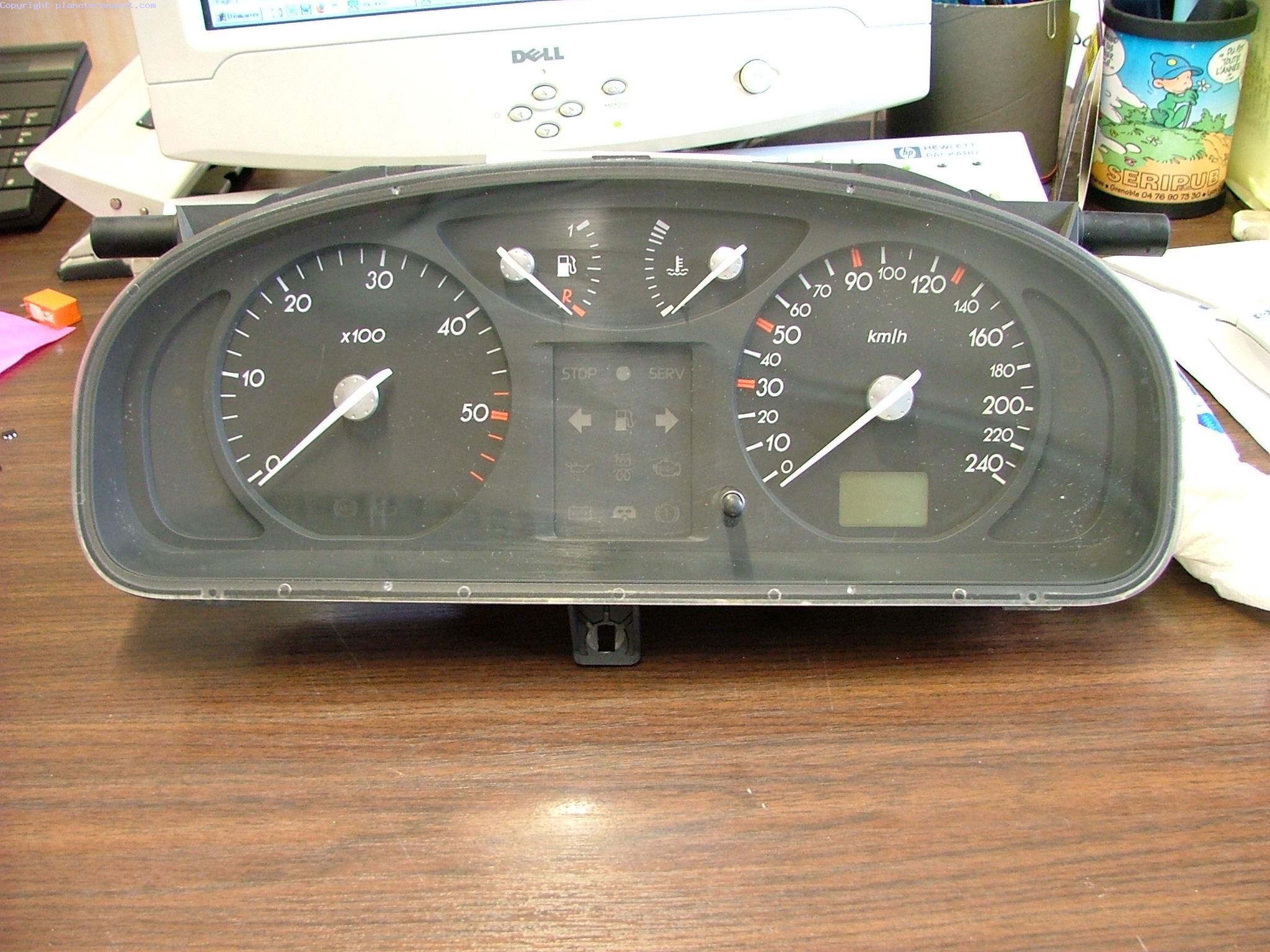

En atelier ou sur la tables de la cuisine
Enlever le cache compteur
nota: on voit bien ici les 2 tétons qui clipsent le tableau de bord.
clic pour agrandir
Enlever cache noir arrière
clic pour agrandir
Avant de déclipser le circuit imprimé (CI ):
Enlever les aiguilles compteur (en tirant doucement) avant d'enlever le ci de son logement.

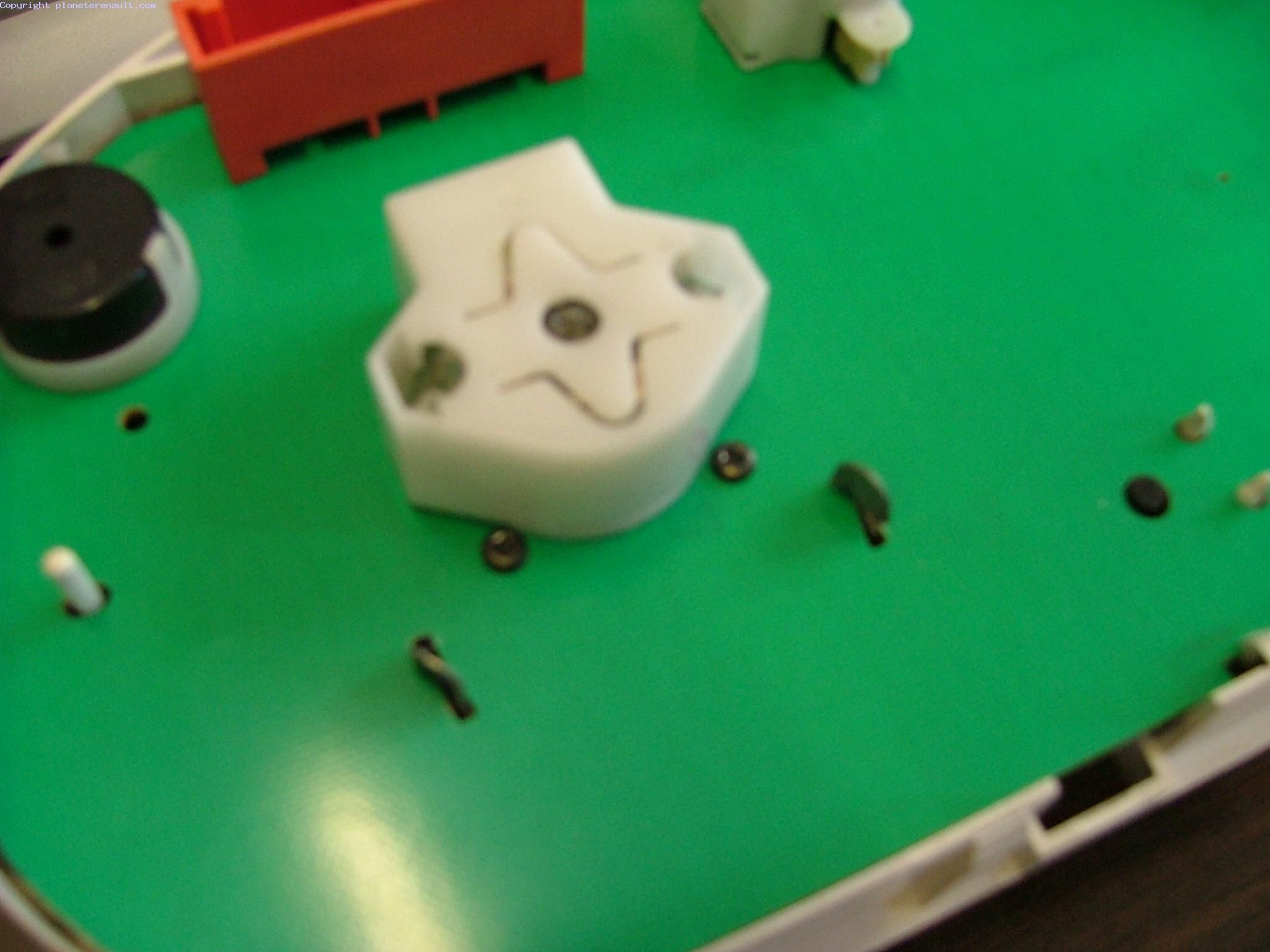

Enlever les 2 vis arrières du compteur vitesse et détordre sans les casser les 2 lamelles de chaque coté
clic pour agrandir

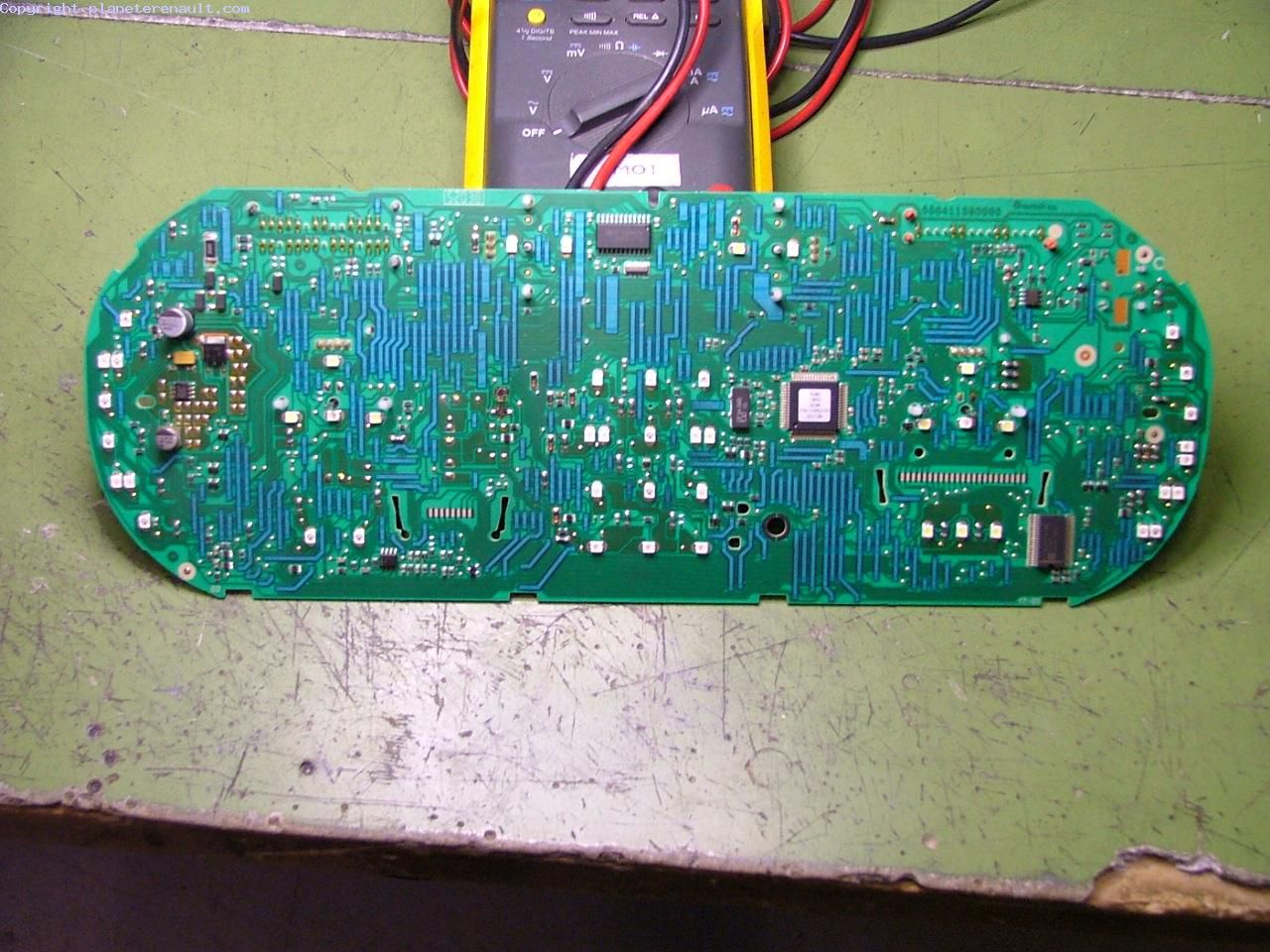

Pour travailler sur l'arrière du CI attention de ne pas vous appuyer sur les axes des divers compteurs
Dans mon cas il fallait changer le transistor (photo)
clic pour agrandir
clic pour agrandir
Photo de l'emplacement du transistor changé: la partie noire est due à l'échauffement de celui ci et s'est lui qui a été changé.
clic pour agrandir
clic pour agrandir
Il s'agit d'un transistor BCP53 trouvé sur le site de Farnell en France, leur ref 9846778 prix: 2,35 Euros le paquet de cinq. Livrable le lendemain si cde avant 16 heures

Soudage du composant (les 3 pattes du bas) et collage du corps sur le ci. Pour le mien la piste était brûlée donc strap de la patte du milieu avec la continuité du cuivre sur le CI

Remise du circuit imprimé dans son logement. bien remettre aussi dans son logement le poussoir de remise à 0 du compteur (la tige noire).

Bien penser à remettre à l'arrière les deux vis et tordre les deux pattes qui servent au bon contact de l'écran d'info sous le compteur de vitesse.
Re branchement en l'état, dans la voiture, pour essais, et remise du contact pour vérifier la place correcte les aiguilles.
clic pour agrandir

Pour ma part j'avais refait le plein pour mettre l'aiguille avec la bonne indication. Vérif des infos du petit écran donnant les km " ici l'info "oil OK" qui ne marchait pas avant"et c'est REPARE. Tout marche OK
nota en core: si les infos du petit écran sont bidons, retorder mieux les pattes derriere le compteur en appuyant pour que les contacts soient corrects
clic pour agrandir
On re débranche et on remonte le tout calmement sur la table

Remise en place du cache noir arrière
Remise en place du cache compteur

Retour à la voiture:
Re branchement des deux connecteurs. bien penser à accompagner les deux leviers de verrouillage.
clic pour agrandir
Re enclencher (clipsage) les deux tubes du tdb dans leur logementRemettre la vis de fixation
Ré enclencher le cache du tdb
Le cache dessus de volant, + les (2 vis dessous)
Le porte inter ESP
Remettre le volant en position et le re verrouiller.

Sur 2 jours et moins d'1 heure de boulot vous risquez si le problème est résolu d'avoir gagné 800 euros. Elle est pas belle la vie!!!!!!! :cool2:

Salut à tous en espérant vous avoir suffisamment éclairé sur le sujet.
last_editDernière édition par regis12 le Sam 16 Fév, 2008 17:55:18; édité 1 fois
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
marioluis
Losange d' Alu
Inscrit le: 08 Oct 2004
Messages: 1120
Message Sam 16 Fév, 2008 18:31:23

je ne peux que m'incliner face à ce maitre du bricolage. Très beau post....

_________________
Renault Laguna III Bose 2l 130 Cv
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
Just1
Graphiste
Inscrit le: 30 Sep 2004
Messages: 6885
Localisation: Paris
Message Sam 16 Fév, 2008 19:15:12

impressionnant, un grand bravo :D :wink:


t'inquiète pas, ton topic est certes B à BA, mais ce sont ce genres de topic qui aident le plus en étant accessible au plus grand nombre ;)

_________________
Première prise en main du R-Link2 sur l'Espace V

Clio II.3 Privilège 1.5 dci 100 (2005) - Grand-Mère
Espace IV.2 Initial 2.0 dci 150 BVA (2007) - Parent
Skoda Yeti 2.0 TDI 140 CR 4X4 Ambition (2011) - Parent
Twingo II.2 1.2 75 Inten (2013) - Grand-Mère
Just1's Titine
Un jour j'aurai une Renault, mais il faut savoir être patient!
last_editDernière édition par Just1 le Dim 17 Fév, 2008 05:54:59; édité 2 fois
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé Voir la position géographique du membre Visiter le site web de l'utilisateur
lololapin
Losange de Bronze
Inscrit le: 19 Fév 2004
Messages: 3473
Localisation: Provence
Message Sam 16 Fév, 2008 19:31:49

::hello_010:: ::hello_008::

_________________
LagunaII Evolution 1.9dCi 120Ch/270Nm Sport Dynamique, Vert Amande et Alarme Renault avec anti-soulèvement
VF1BGRG06xxxxxxxx # BG0G / S6300xx # DY1 19DCI+ B # F9Q750 n°C4156xx # PK6018 n°C3775xx
E2 SAN913 ESPOR
MV190 TICUI3 DECO04
TLFRAN ACHK NRTW

   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
j2c
Membre d'honneur
avatar
Inscrit le: 17 Mar 2007
Messages: 49161
Localisation: (92) toujours dans les roses
Message Sam 16 Fév, 2008 21:47:53

:shock:

Super topic.. :wink:

Faut oser faire des soudures sur des CMS :cool2:

Comment as-tu su quel transistor il fallait changer ?

_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 108 000km (compteur phase 2),GPS CNC,
Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
http://j2c.org
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
Transam
Membre d'honneur
avatar
Inscrit le: 17 Mar 2007
Messages: 9479
Localisation: Alsace
Message Sam 16 Fév, 2008 23:03:03

C'est si bien expliqué que je rêverais (presque) d'avoir la même panne! :mrgreen:

Pas de soucis pour le style B à BA! Plus il y a d'infos et de marches à suivre, mieux c'est!

Il y a plus d'un forumeur qui souhaiterait trouver d'autres topics aussi clairs.
On n'est pas tous mécaniciens!!!

Tu mériterais la clic pour agrandir
:mrgreen: :mrgreen: :mrgreen:

_________________
Groroutiélplusinpadlaplanète!!!! Méfôpapouçé!

GROJOUJOU.............................MEGAJOUJOU
Le site/forum dédié aux GPS Carminat Renault
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
Accordiola1
Membre d'honneur
avatar
Inscrit le: 09 Oct 2005
Messages: 13949
Localisation: 78
Message Dim 17 Fév, 2008 10:28:24

Alors La, félicitation à toi pour cette réparation, et ce topic vraiment très argumenté.
Sa va en aider plus d'un :D 8)

EDIT : Je l'ai ajouté à l'index des sujets de la Laguna II ;)

_________________
Laguna II.2 2.0 16v Luxe Privilège :eyeslove:
Espace III 2.2dci Expression
Mon ex Peugeot 309 phase 2 GL Profil
last_editDernière édition par Accordiola1 le Dim 17 Fév, 2008 10:34:08; édité 1 fois
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé Voir la position géographique du membre
regis12
Petit nouveau
Inscrit le: 29 Jan 2008
Messages: 6
Localisation: grenoble
Message Dim 17 Fév, 2008 17:46:52

en reponse à J2C

examen du circuit à la loupe
je n'ai pas eu trop de mal il avait vraiement chauffé et s'était visible
j'en ai déduit qu'il était HS
voilà
à bientot :kiss:

et merci pour vos compliments!! :oops: :bluecry: :oops:
last_editDernière édition par regis12 le Dim 17 Fév, 2008 17:48:58; édité 2 fois
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
tom59
Invité


Message Dim 17 Fév, 2008 18:19:01

BRAVO !!!! Super job !
La lag II aura eu au moins un benefice : nous apporter des bidouilleurs géniaux :D


chichi1er
Modérateur PR
avatar
Inscrit le: 23 Aoû 2003
Messages: 29531
Localisation: Mars...
Message Lun 18 Fév, 2008 23:33:46

:+1o:

_________________
Berlingo 1.9 D Pack – 01/06 – 109 Mkm (01/06->...)C
VW Polo 6R 1.6 tdi 90ch Confortline - 09/10 - 65 Mkm (03/15->...)
Laguna III estate GT 205ch - 04/09 (06/16->...)
---------------------------------
Ex Laguna II Estate 2.2 Dci Initiale - 04/02 - 106 Mkm (08/03->06/11)
Ex E91 330xda Luxe - 06/06 - 137 Mkm (03/12->01/14)
Ex Xsara 1.4i SX Pack Clim - 08/00 - 93 Mkm (08/06->04/14)
Ex VW Polo 9n3 1.4 tdi 80ch Confortline - 06/07 - 102 Mkm (03/14->04/15)
Ex Xsara Picasso 1.6i 16v Exclusive - 08/06 - 100 Mkm (09/13->07/16)
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé Voir la position géographique du membre
joellaguna2
Losange de Carton
Inscrit le: 10 Mai 2006
Messages: 438
Localisation: 67
Message Mer 20 Fév, 2008 17:42:14

félicitations !!! :crazy:

ce mec est trop fort :oops:

_________________
j'aime le travail bien fait
Laguna 2 ph2 1.6 16s -> 121 000 km
206 1.4 XR -> 220 000 km
Yamaha FZ6N -> 29 000 km
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
Ales
Losange de Papier
avatar
Inscrit le: 14 Oct 2004
Messages: 90
Localisation: 67
Message Mer 05 Mar, 2008 23:46:22

:D Génial, il faut juste oser !
Et dire que Renault prend 800€ !!!
   L'auteur de ce message est absent ou invisible.
Voir le profil de l'utilisateur Envoyer un message privé
Montrer les messages depuis:

Planète Renault Index du Forum -> Technique [Electronique-Electrique] Aller à la page 1, 2, 3, 4, 5  >

Répondre au sujet
Toutes les heures sont au format Array
Sauter vers:



Google
