[Kangoo I] Installer un autoradio

Bonjour,

J'ai un Kangoo de 99. J'ai remplacé l'autoradio parce qu'il ne géré pas l'affichage déporté ni la commande au volant. J'en ai trouvé un d'occasion, Alpine-Renault K7. Je l'ai branché, il marche. Mais quand je coup le contact, il reste allumé, chose qu'il ne se produisait pas avant, pas plus mal qu'il se coupe avec le contact parce qu'on est sûr de ne pas l'oublier... et encore plus bizarre, lorsque je l'arrête une veilleuse orange reste allumée autour du bouton du volume.

Est-ce que la veilleuse orange c'est normale ? Si oui, cela ne craint pas pour la batterie ?
Le fait que je puisse le faire fonctionner sans contact, c'est une caractéristique du poste ?
Est-ce que je ne me suis pas planté dans les branchements ? En A j'ai mis le noir (2 rangées) , en B le blanc et sur le côté le noir (1 rangée).

Merci pour votre retour d'expérience sur le sujet.

Cdt






Edit modérateur : sujet déplacé en section Multimédia
Dernière édition par larry.kubiak le Mer 19 Nov, 2014 10:11; édité 1 fois
si le poste reste allumé, je pense à une inversion entre le plus permanent et le plus après contact
_________________
Laguna III.2 1.5 dCi 110 FAP Bose édition, 60000 Km, 02/2013

Laguna II.2 130 Fap Initiale berline 05/07 aileron jantes sylverstone 17" 185 000 km (29/06/16)

Madame : clio campus.com 1.2 16V 05/11, régulateur limiteur, clim auto et roue de secours, roue dyna 36 000 kms
j2c
Membre d'honneur
Message Mer 19 Nov, 2014 10:11
Tu peux donner la référence de ton poste (et pas que son petit non)

Ainsi qu'une photo ?
_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 140 000km (compteur phase 2),GPS CNC,
Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
http://j2c.org

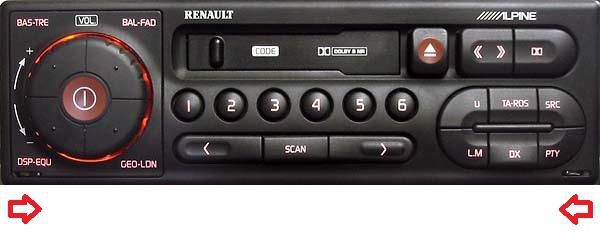

J'ai repris les fiche d'origine pour le câblage. Sinon, j'ai pas la référence, mais le voilà :



C'est pas une photo du mien, mais c'est le même, d'ailleurs on peut donc en conclure que c'est pas sa fonction normal. Quand j'appui, sur le bouton POWER, il coupe bien la musique, l'affichage déporté, mais la LED autour du bouton du volume ne s'éteint pas (elle diminue sa luminosité).

Autre question, j'ai été un trop vite, j'ai donc installé correctement le poste. Du coup pas moyen de le ressortir, j'ai pas les clefs. Vous connaissez le système pour le sortir de son compartiment. Il y a 2 fixations en bas de chaque côté.


C'est mieux
Et du coup la réf, ça serait cm7rn61f 01
Bonjour,

ce modèle d'autoradio ALPINE a équipé quelques Laguna mais était principalement monté sur les Safrane Phase 2 avec le changeur 6 CD dans le coffre.

Il faudrait revoir les branchements sur les fils du connecteur ISO d'alimentation (en A sur le schéma de câblage):

-voie 1: information vitesse véhicule
-voie 2: non utilisée
-voie 3: mute synthèse vocale ou téléphone
-voie 4: + Permanent (mémoire)
-voie 5: sortie 12 volts pour antenne électrique, antenne amplifiée,...
-voie 6: éclairage véhicule (veilleuse)
-voie 7: + après contact
-voie 8: Masse

Il est possible d'activer l'autoradio contact coupé en appuyant sur la touche d'alimentation mais ce mode est temporisé afin d'éviter de vider la batterie du véhicule, il s'éteindra automatiquement au bout de 10 minutes.

L'éclairage orange autour du "JOG" du poste s'allume à la mise du contact ou lors d'un appui sur la touche d'alimentation.
Le reste de la façade de l'autoradio s'allume uniquement lorsque les feux du véhicule sont activés.
Dernière édition par buron44 le Mer 19 Nov, 2014 13:11; édité 2 fois
Intéressantes vos information. Par contre les fiches ISO, sont celles d'origine. Avec l'ancien poste je n'avais pas ce problème, mais il ne faisait pas l'affichage déporté ni la commande au volant. Cela risque donc de vider ma batterie cette veilleuse autour du JOG ?
Et du coup quelqu'un saurait comment retirer ce poste pour atteindre de nouveau les câblage.
j2c
Membre d'honneur
Message Mer 19 Nov, 2014 15:11
soit tu vas chez renault pour leur demander de te l'extraire pour quelques euros.

soit tu cherches un kit d'extraction sur le net

Je pense qu'un truc du genre
http://www.ebay.fr/itm/4-cles-dextraction-de-demontage-po..;hash=item259880e80a
doit marcher sur ce poste.
_________________
Laguna II.1 Estate Dynamique 1.8L 16v (02/2002), 140 000km (compteur phase 2),GPS CNC,
Radar de recul, Attelage, Jantes 17" Sylverstone, Feux Xénons, Régulateur de vitesse (by PR), Synthèse Vocale, Rétro électrochros int+ext
http://j2c.org
Bonjour "j2c",

ce sont bien ces types de clés d'extraction pour l'ALPINE.

Sinon avec des tiges de rivets ou des petits tournevis de précision c'est faisable également.
En fait il faut ramener les lames de blocage de l'extérieur vers l'intérieur de l'appareil:

clic pour agrandir

Le problème doit se situer au niveau de la liaison entre le faisceau de ton véhicule et le faisceau de l'autoradio ALPINE.
Dernière édition par buron44 le Mer 19 Nov, 2014 15:11; édité 1 fois
Par contre précision, quand il est sur OFF, hormis cette veilleuse... Le poste ne marche pas, même si vous appuyez sur une touche, augmentez le volume. C'est juste une veilleuse.
[EDIT : ne pas citer la réponse juste au dessus, pour éviter de surchager le texte : UTILISER LE BOUTON REPONDRE EN BAS DE PAGE !]

C'est une question ou une affirmation ?

Contact coupé, l'éclairage du JOG ne doit pas se faire et le seul moyen de mettre l'autoradio en fonctionnement est d'appuyer sur le bouton de mise en service.
Dernière édition par j2c le Mer 19 Nov, 2014 18:11; édité 1 fois
